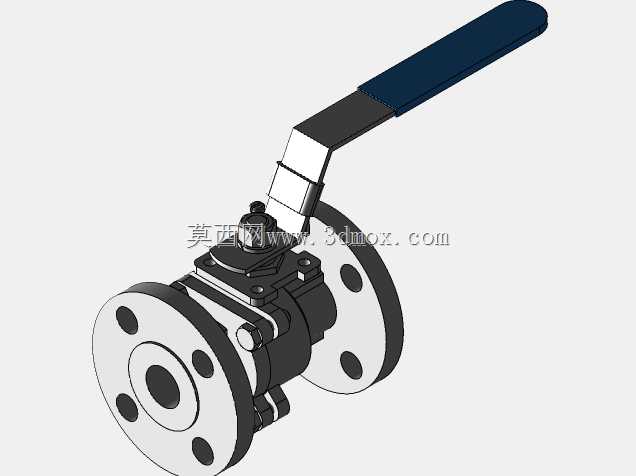

ASME150磅级内法兰连接手动球阀结构

这款手动法兰球阀主要面向石油化工、市政给排水、暖通空调、轻工制药等行业的中低压管路系统，承担管路内流体介质的通断截断功能，适配水、油品、蒸汽、弱腐蚀性化工介质等多种常见工业流体的输送管控场景，在装置检修、支路切换、流程启停等操作中作为可靠的截断部件使用，相比闸阀、截止阀，其流道通畅、启闭迅速、密封可靠的特性更适合需要频繁操作或快速截断的管路节点。产品采用两片式阀体结构搭配ASME150磅级标准法兰连接端，法兰端的螺栓孔分布、密封面尺寸完全匹配对应压力等级的管路法兰标准，安装时可直接与同标准的管路法兰对接，无需额外加工转接件，安装边界清晰，能够适配常规工业管路的安装空间要求，手柄操作端预留足够的扳动空间，不会在安装后与周边管路、支架产生操作干涉。设计过程中优先考虑密封可靠性与操作便捷性，球体采用高精度加工的通流结构，全开状态下流道与管路通径一致，流体阻力极小，不会产生明显的压降或介质滞留；阀杆采用防飞出结构设计，即使在管路带压状态下也不会因内部压力冲击导致阀杆脱出，提升使用过程中的安全性；密封副采用弹性补偿结构，在介质压力波动、温度小幅变化的工况下仍能保持稳定的密封性能，避免出现内漏外漏问题。操作端采用加长杠杆式手柄，操作人员无需借助额外工具即可完成启闭操作，手柄上带有清晰的启闭状态标识，可直观判断阀门当前的开关位置，避免误操作；阀体外部的连接螺栓采用对称排布，既保证阀体组合后的密封压紧力均匀分布，也方便后期维护时的拆装作业，无需特殊工装即可完成密封件的更换检修。整体结构紧凑，在保证结构强度与密封性能的前提下尽可能压缩外形尺寸，适合在空间紧凑的管廊、设备旁管路中安装使用，法兰端的连接强度能够满足150磅级压力下的管路载荷要求，可承受管路安装时的不对中应力与运行过程中的水锤冲击，长期运行状态下结构稳定性优异。
