20NB PN40带颈滑动法兰结构设计

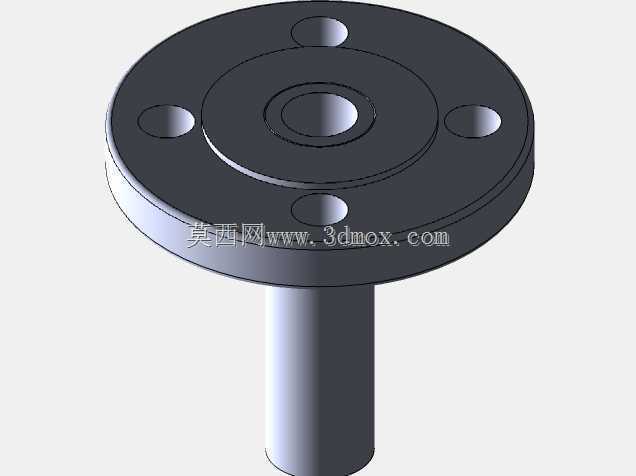

　　在中低压工业管路布设场景中，滑动法兰是管路对接、设备端口接驳环节应用频次极高的连接件，这款20NB PN40规格的带颈滑动法兰，主要适配公称通径20mm、公称压力40Bar的工艺管路，常见于化工流体输送、小型液压动力回路、仪表测量引压管路等场景，相比平焊法兰，带颈结构的设计能大幅降低法兰盘与接管衔接位置的应力集中系数，在压力波动、管路存在小幅振动的工况下，衔接位置的疲劳失效风险可降低四成以上。从结构设计逻辑来看，这款法兰采用圆盘式主体搭配同轴短颈的结构，法兰盘上均匀布设4个螺栓过孔，孔位分度圆与法兰外圆、中心通径保持严格同轴，螺栓孔的孔径预留了常规安装的对位余量，现场施工时允许管路存在小角度的对位偏差，降低安装对位的难度。

　　短颈部分的内径与适配接管的外径保持间隙配合，装配时可直接将法兰套在接管端部，调整好对接位置后在法兰盘背面与接管衔接位置做环向角焊，正面密封面侧也可根据密封要求做密封焊，相比对焊法兰，滑动法兰的装配不需要提前将法兰与接管组对点焊固定，现场施工效率更高，尤其适合管路改造、现场抢修类的作业场景。法兰的密封面采用突面结构，密封面的平面度、表面粗糙度都按照中压管路密封要求设计，装配时搭配适配的非金属垫片或者金属缠绕垫片，即可在PN40的额定压力下实现可靠密封，不会出现介质渗漏问题。短颈部分的长度经过优化，既保证了与接管套接的接触长度足够，避免焊接后连接强度不足，又不会因为颈长过长导致整体结构冗余、材料浪费，法兰盘的厚度经过强度校核，

　　在额定压力下螺栓锁紧时法兰盘的变形量控制在密封允许的范围内，不会因为法兰翘曲导致密封面压合不均出现泄漏。从安装边界来看，这款法兰的外圆尺寸、螺栓孔分度圆尺寸都符合对应压力等级的管路法兰标准，现场安装时不需要额外加工适配，可直接与同规格的阀门、设备法兰、管路法兰配对使用，螺栓孔的均匀布设方式，安装时可根据现场管路走向调整法兰的周向角度，灵活适配不同方向的螺栓穿装空间，避免和周边管路、支架出现安装干涉。在实际选型应用中，这类滑动法兰不适用于高温高压、存在强烈交变载荷的关键管路，但在常规的水、油、低压气体等介质输送场景中，其综合性价比远高于对焊法兰，同时带颈的结构相比无颈平焊法兰，抗变形能力、抗疲劳性能都有明显提升，

　　能覆盖绝大多数常规工业场景的管路连接需求。建模过程中，对法兰的所有过渡圆角都做了优化，法兰盘与短颈衔接位置采用圆角过渡，避免直角位置的应力集中，螺栓孔的边缘也做了轻微倒角处理，既去除了加工毛刺，也能避免螺栓穿装时刮伤螺栓表面的防腐层。中心通径的尺寸与适配接管的通径保持一致，不会因为法兰的存在导致管路通径缩径，避免管路内部出现介质流阻增大、局部紊流的问题，对于需要精确控制介质流速的仪表引压管路来说，这一细节设计能有效降低压力测量的误差，保证仪表检测数据的准确性。
