15NB#300规格带杆滑动法兰结构设计

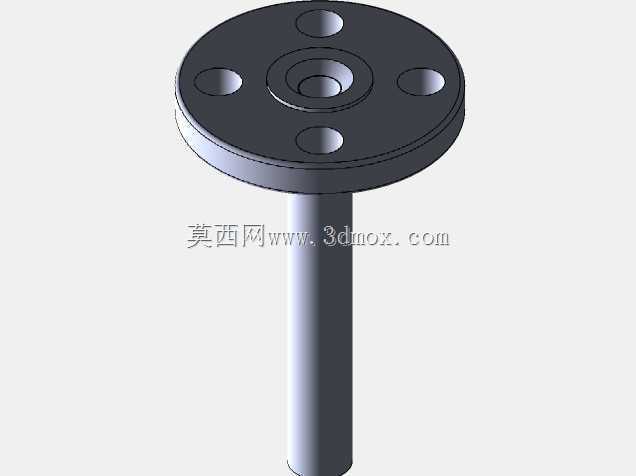

　　在低压流体输送、小型仪表管路布设、传感设备配套安装的现场场景里，这类带延伸杆的滑动法兰是适配小通径管路轴向位移补偿的常用连接件，区别于固定焊接法兰的刚性约束特性，它允许配对管路在一定轴向范围内做小幅滑动调整，能抵消管路因温度变化产生的热胀冷缩应力，也能补偿安装过程中出现的轴向尺寸偏差，降低现场配管的对位难度。从结构设计逻辑来看，法兰盘部分采用圆形对称布局，盘面均匀开设四个螺栓过孔，孔位的分度圆直径与同压力等级的标准法兰保持一致，保证和常规配对法兰的互换性，不需要重新加工配对端的安装孔位；法兰中心的通孔与下方延伸杆采用同轴设计，延伸杆的外径尺寸和对应管路的通径匹配，杆部长度覆盖300mm的安装行程范围，滑动段的表面粗糙度控制在Ra1.

　　6以内，减少滑动过程中的摩擦阻力，避免长期往复动作出现卡滞。法兰盘的密封面采用突面结构，密封面的平面度公差控制在0.1mm以内，安装时搭配对应规格的非金属垫片就能满足低压工况下的密封要求，不需要额外加工密封槽，降低加工成本的同时也减少了密封件的选型难度。安装边界方面，法兰盘的外径尺寸适配15NB通径对应的标准法兰外径，四个安装孔的孔径适配常规的连接螺栓规格，现场安装时不需要定制特殊规格的紧固件；延伸杆的外径和配对管路的内径采用间隙配合，配合间隙控制在0.1-0.2mm之间，既保证滑动顺畅，又不会因为间隙过大导致介质泄漏或者管路偏心。在实际使用场景中，这类滑动法兰常配套在温度波动较大的仪表测量管路、小型传感设备的引压管路上，

　　比如压力传感器、流量传感器的安装段，当管路内部介质温度变化导致管路长度出现微量变化时，法兰可以顺着杆部轴向滑动，不会对传感器的安装接口产生额外的拉扯应力，避免传感器因为受力出现测量偏差或者接口损坏。设计过程中特意对法兰盘和杆部的连接位置做了圆角过渡处理，避免应力集中，因为这个位置是整个构件受力最复杂的区域，既要承受管路内压产生的轴向力，又要承受滑动过程中可能出现的偏载力矩，圆角过渡可以有效分散应力，提升构件的疲劳寿命。另外，法兰盘的厚度经过强度校核，在对应公称压力下，盘面的变形量控制在允许范围内，不会因为螺栓锁紧力导致盘面翘曲影响密封性能；螺栓过孔采用通孔设计，没有加工螺纹，安装时螺栓从法兰盘一侧穿入，在配对法兰侧锁紧，

　　拆装的时候不需要转动法兰本体，适配杆部已经和管路预装的场景，提升现场维护的便利性。从建模细节来看，整个构件的所有倒角、圆角都按照实际加工工艺设置，没有出现工艺无法实现的尖锐棱角，杆部的末端做了倒角导向，方便安装时插入配对管路的内部，法兰盘的外圆也做了小倒角处理，避免安装过程中划伤操作人员或者密封垫片。这类滑动法兰和普通平焊法兰最大的区别在于自带的导向延伸杆，它不需要额外配置导向支撑件就能实现轴向滑动功能，整体结构更紧凑，适合安装空间狭小的仪表类设备配套场景，不需要预留额外的导向机构安装空间，在小型实验装置、便携检测设备的管路布设中应用十分广泛。
