100W圆形工业泛光灯结构设计方案

　　这款100W圆形泛光灯的结构设计，最初是针对工业厂区户外大范围照明场景做的定向开发，在做三维建模阶段就同步考虑了实际安装后的运维便利性与环境适配性。从应用场景来看，这类泛光灯常被用在厂区堆场周界、大型厂房外立面、户外装卸作业区、港口露天作业点位这类需要大角度覆盖照明的区域，相比聚光类灯具，它的出光角度更宽，单灯覆盖的照明半径更大，能减少同区域内的灯具布设密度，降低整体布线与供电配套的成本。

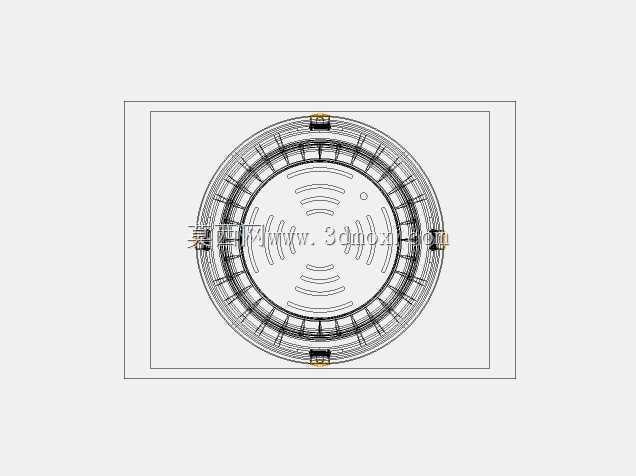

　　从结构设计思路上，整体采用正圆形对称布局，首先是考虑到灯具自身的散热均衡性，100W的功率在持续点亮状态下，光源板与驱动模块的发热量不小，圆形外壳的散热鳍片沿圆周均匀排布，能让各个方向的散热风道保持一致，不会出现单侧积热导致的元器件寿命衰减问题；其次圆形结构在做密封设计时，密封圈的受压均匀度更好，相比异形结构，更容易做到较高的防护等级，适配户外多雨雪、多扬尘的使用环境。

　　在功能特性层面，这款灯具的结构预留了标准的安装接口，既可以适配壁装支架做外立面侧装，也能搭配吊杆做高位吊装，还可以配合可调角度的 U 型支架做地面立杆安装，安装角度的调节范围覆盖0到90度，能根据现场的照明覆盖需求灵活调整投射方向。灯具的正面采用钢化玻璃透光面，透光率控制在90%以上，同时玻璃与壳体之间的密封结构做了双层防水胶圈设计，能避免长期户外使用后胶圈老化导致的进水问题；壳体采用压铸铝材质，一方面是压铸工艺适合这类带复杂散热鳍片的结构成型，生产一致性好，另一方面铝材质的自重较轻，能降低安装点位的承重负荷，同时铝材的导热性能优异，能快速把光源产生的热量传导到外侧散热鳍片上，通过自然对流把热量散出，不需要额外加装散热风扇，减少了后期运维的故障点。

　　从外形尺寸与安装边界来看，这款灯具的整体外径控制在280mm左右，壳体厚度不超过120mm，安装孔位采用圆周均布的三个固定点设计，孔位中心距为220mm，安装时只需要在固定基座上对应打好三个M8的膨胀螺栓孔即可完成固定，不需要复杂的定制安装基座。接线腔设置在灯具的侧下方，接线口采用防水格兰头结构，线缆接入后可以直接锁紧密封，接线腔内部预留了足够的接线空间，方便现场施工时做线缆驳接与绝缘处理，不需要额外增设外置接线盒。

　　在细节结构处理上，光源板的安装基准面做了0.1mm以内的平面度公差控制，保证光源板与壳体散热面之间的贴合紧密，避免出现空气间隙导致的热阻过大问题；驱动模块采用独立腔室设计，和光源腔之间做了隔热分隔，避免光源产生的高温直接传导到驱动元器件上，延长驱动电源的使用寿命。灯具的外侧没有突出的尖锐结构，整体做了圆角过渡处理，一方面是避免安装过程中划伤施工人员，另一方面也能减少户外大风环境下的风阻，降低高位安装时的风载负荷，提升安装后的结构稳定性。针对不同的使用场景，这款结构还预留了附件安装位，可以根据需求加装防眩光格栅、光敏控制模块、应急电源模块等附件，不需要对主体结构做改动，拓展性较强。在建模过程中，所有的配合公差都按照机械加工与压铸生产的常规工艺要求做了预留，壳体的拔模角度控制在1.5度，散热鳍片的厚度均匀，避免压铸生产时出现缩孔、缺料等成型缺陷，密封圈的压缩量控制在25%左右，既保证密封效果，又不会因为压缩量过大导致胶圈过早老化失效。
