方形吸顶直杆式单头照明吊灯结构设计

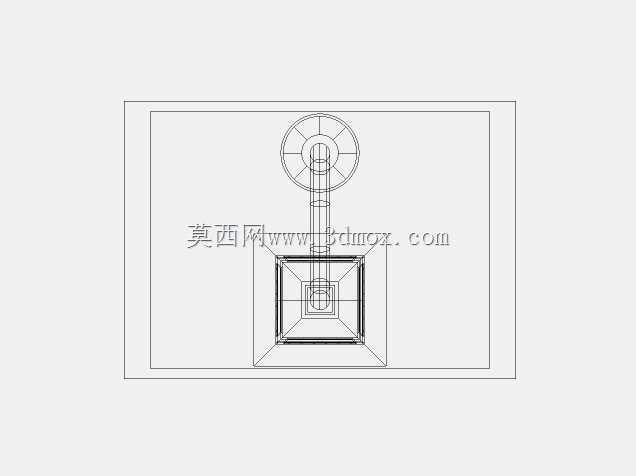

　　这款方形吸顶直杆式单头吊灯，主要面向室内基础照明场景设计，可适配办公空间、公共走廊、工业厂房辅助照明区、商用门店等多种室内顶面安装场景，作为局部或全域基础照明载体使用。从结构设计逻辑来看，整体采用三段式模块化拆分思路，分别为顶面固定吸顶座、中间连接杆、下端灯头组件，各部件之间采用标准螺纹副连接，既可以保证安装时的同轴度精度，也能在后期维护更换部件时快速拆装，无需整体拆卸顶面固定结构。

　　吸顶座部分采用方形外轮廓设计，相比圆形吸顶座，在混凝土顶面、集成吊顶龙骨上安装时，定位对齐更便捷，四个安装孔位呈对称分布，固定后受力均匀，可适配M6规格的膨胀螺栓或吊顶自攻螺丝，安装边界要求顶面预留的安装平面尺寸不小于吸顶座外轮廓10mm以上，保证固定座完全贴合安装面，避免长期使用后出现倾斜松动。吸顶座内部预留了接线空腔，可容纳常规BV1.5或BV2.5照明线的接线端子，空腔边缘做了翻边处理，既可以增强壳体结构强度，也能避免穿线时划伤线缆绝缘层，符合低压照明设备的安全布线要求。

　　中间连接杆采用空心直杆结构，内部走照明供电线路，避免线路外露带来的安全隐患与积灰问题，杆体直径根据灯头重量匹配，保证在额定承重下杆体的直线度偏差不超过1mm/m，不会出现长期使用后杆体弯曲下垂的问题。杆体与上下两端部件的连接位置都设置了防松止退结构，安装到位后不会因为日常震动、温度形变出现连接松动脱落的情况。

　　下端灯头部分采用圆形灯座设计，可适配常规300W功率的照明光源，灯座的散热结构与外壳一体化设计，保证光源工作时产生的热量可以通过金属壳体快速散出，避免局部积热缩短光源使用寿命。灯座与连接杆的连接位置设置了角度微调结构，安装完成后可根据实际照明需求小范围调整照射角度，调整到位后依靠阻尼结构保持角度固定，无需额外锁止部件。

　　从安装适配性来看，这款吊灯对顶面的承重要求较低，整体自重控制在常规顶面吊顶可承受的荷载范围内，不管是混凝土现浇顶面、轻钢龙骨石膏板吊顶还是矿棉板吊顶，只要匹配对应的固定件都可以完成安装。设计过程中充分考虑了不同场景的安装公差，连接杆长度可根据现场顶面高度做适配裁切，裁切后重新加工连接螺纹即可完成组装，不需要重新定制整套部件，大幅降低现场安装的适配成本。

　　在结构细节处理上，所有外露的金属部件边缘都做了圆角钝化处理，避免安装维护过程中划伤操作人员，所有连接缝隙都做了错位挡边设计，可减少蚊虫、灰尘进入灯具内部，降低后期清洁维护的频率。灯头部分的光源固定结构采用通用标准接口，可适配市售同规格的主流光源产品，不需要定制专用光源，降低后期使用的替换成本。

　　建模过程中对各部件的装配干涉做了全尺寸校验，所有配合位置的公差都按照五金灯具的通用加工精度设置，吸顶座与顶面的配合面平面度公差控制在0.2mm以内，保证安装后贴合紧密无晃动；连接杆与两端连接座的同轴度公差控制在0.3mm以内，组装后整体无歪斜；灯头与连接杆的转动配合间隙控制在合理范围，既可以灵活调整角度，也不会出现松旷晃动的问题。整体结构没有复杂的异形曲面，所有部件都可采用常规的钣金冲压、金属管材切割、压铸成型工艺加工，不需要特殊的加工设备，量产加工的工艺性良好，适合批量生产应用。
