带集成挂钩结构的圆形汽缸盖结构设计

　　在中小型内燃机的装配、检修以及整机转运场景中，汽缸盖作为燃烧室的核心密封承压部件，其吊装转运的便利性一直是现场工艺优化的重点方向。传统汽缸盖的吊装多依赖额外安装的吊环螺栓，需要在缸盖本体上预制螺纹孔，不仅增加了加工工序，额外的吊具配件也容易在拆装过程中出现遗漏、螺纹损伤等问题，部分紧凑型内燃机的缸盖周边布局紧凑，额外加装吊环还会与周边的管路、线束支架产生干涉。这款集成了挂钩结构的圆形汽缸盖，正是针对这类现场痛点完成的结构优化设计。

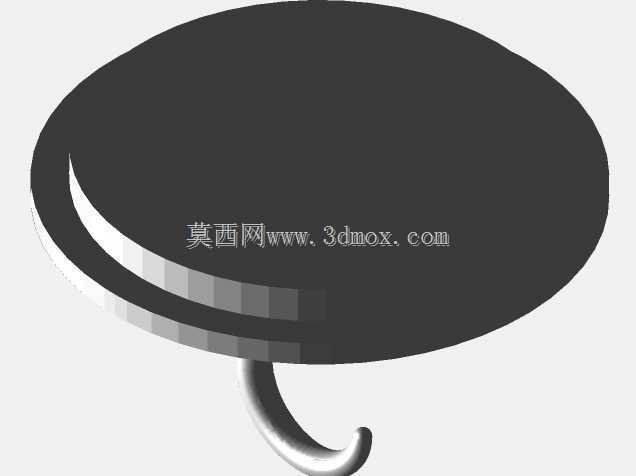

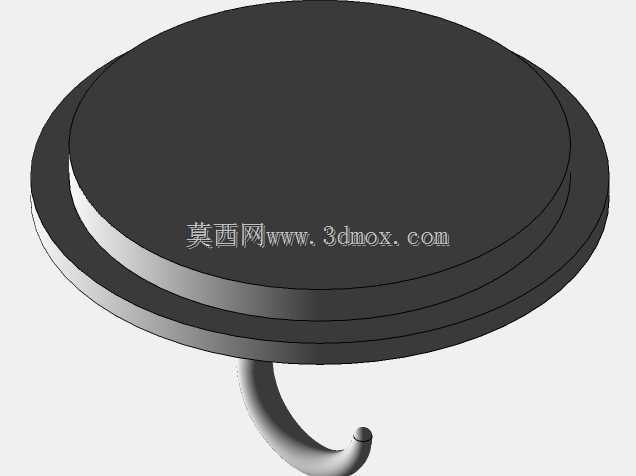

　　从结构功能特性来看，该缸盖主体采用圆形盘式结构，适配单缸卧式或者小型立式内燃机的缸体配合面，盘体边缘设置有多层阶梯止口，安装时可直接嵌入缸体上端的定位槽内，配合密封垫片完成燃烧室的周向密封，无需额外加工复杂的定位销孔对位，降低了缸体配合面的加工精度要求。盘体底部延伸出的一体式弧形挂钩，完全与缸盖本体采用同材质一体成型，不需要额外的焊接或者紧固件连接，挂钩的弧形曲率经过反复校核，既能够保证吊装时钢丝绳或者吊具卡扣顺利挂入，又不会因为挂钩外伸尺寸过大，在缸盖安装完成后与发动机周边的飞轮壳、气门室罩等部件产生运动干涉。

　　设计过程中，首先对缸盖的受力边界做了完整的仿真校核：挂钩位置设置在盘体的重心垂直线上，吊装时整个缸盖的重量通过挂钩直接传递到盘体的主承压筋条上，不会出现偏载导致的缸盖变形，避免了传统侧装吊环容易引发的缸盖平面翘曲问题，从根源上减少了因吊装变形导致的燃烧室密封失效故障。挂钩的末端做了小圆头收边处理，没有尖锐棱角，既可以防止挂入吊具时划伤操作人员的防护手套，也能避免吊具钢丝绳被棱角切割出现断丝隐患，挂钩的根部做了大圆角过渡，有效分散吊装时的应力集中，即使在额定载荷1.5倍的吊装测试中，根部也不会出现裂纹或者塑性变形。

　　从安装边界来看，该圆形缸盖的盘体外径与同规格常规圆形缸盖保持完全一致，原有缸体的安装孔位、螺栓分布圆尺寸均未做改动，用户可以直接替换原有同规格缸盖使用，不需要对发动机本体做任何改装。挂钩向下延伸的长度经过精准计算，当缸盖通过螺栓完全紧固在缸体上之后，挂钩的最低点高于发动机油底壳的上安装平面，不会影响发动机在机架上的安装定位，也不会与下方的机油管路、启动马达等部件产生空间冲突。在日常检修需要起吊缸盖时，不需要额外寻找吊环配件，直接将吊具挂入集成的挂钩内即可完成起吊，单人即可完成缸盖的拆装对位作业，相比传统结构能够减少近四成的检修辅助时间。

　　针对燃烧室的工作需求，盘体内部的冷却水道布局也做了适配优化，水道绕开了挂钩的根部实体区域，保证冷却水流在盘体内的循环顺畅，不会因为增设挂钩结构导致局部冷却不足出现热变形。盘体上端面的平面度公差控制在0.05mm以内，与气门室罩的配合面完全平整，不会因为挂钩的一体成型影响上端面的密封性能。在整机装配完成后的运行过程中，集成的挂钩处于缸盖侧下方的闲置空间内，不会接触发动机的运动部件，也不会影响周边附件的拆装维护，甚至在发动机需要整体小范围移位时，也可以通过该挂钩配合其他吊点完成平稳起吊，拓展了结构的使用场景。
