T型结构门锁插销构件三维设计

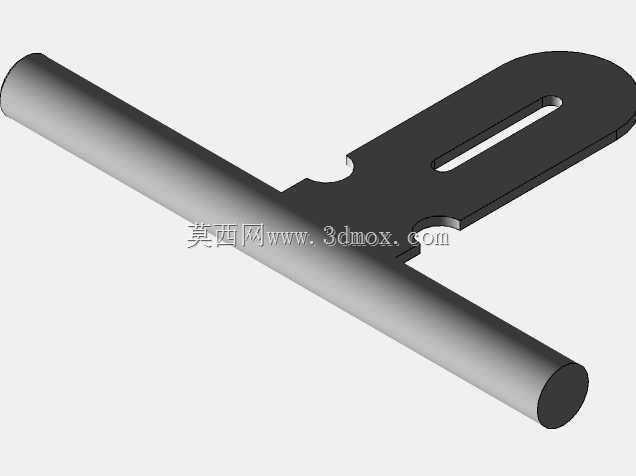

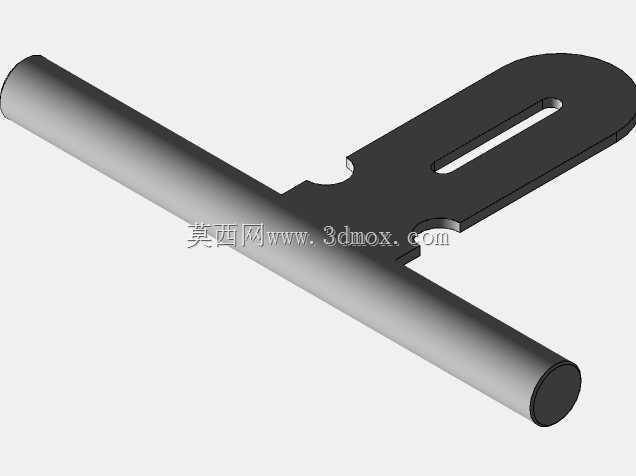

　　日常民用与工业场景的门扇锁闭结构中，这类T型门闩构件属于插销式锁闭的核心受力部件，区别于弹簧锁体的复杂传动结构，它依靠刚性杆件的横向位移实现门扇与门框的咬合锁止，结构可靠性高，故障点极少，在户外仓储门、设备检修门、防火隔断门、临时施工围挡门等场景中应用广泛，尤其适合对锁闭强度要求高、使用频次适中、无需频繁启闭的门扇结构。从结构组成来看，该构件分为两个核心功能段，长直圆柱段为插销工作段，负责穿入门框对应预留的锁孔内，承担锁闭状态下的横向抗剪切载荷，圆柱截面的设计能够降低插销伸缩过程中的摩擦阻力，即便门框锁孔存在小幅安装对位偏差，圆柱面的导向特性也能让插销顺利入位，不会出现方形截面插销容易卡滞的问题。

　　与圆柱段垂直连接的片状结构为安装固定段，该段开设的长条形腰型孔是安装调节的核心结构，腰型孔的长度方向与插销伸缩方向保持垂直，安装时可以根据门扇的实际厚度、安装面的平面度误差，调整固定件的锁紧位置，补偿门扇加工、门框安装过程中产生的尺寸偏差，避免因为安装累计误差导致插销与锁孔不同心，出现伸缩卡涩或者锁闭不到位的问题。片状安装段的端部做了圆弧过渡处理，一方面是消除尖锐边角，避免安装、使用过程中剐蹭操作人员，另一方面圆弧轮廓能够适配门扇侧边的安装空间，在门扇厚度有限的情况下，不会出现构件突出门扇侧边的问题，保证门扇关闭时的贴合度。设计过程中首先要明确插销的有效工作行程，也就是圆柱段从完全缩回状态到完全插入锁孔的位移量，

　　这个尺寸需要匹配门框锁孔的深度，既要保证锁闭时插入深度足够，抗剪切力满足门扇防冲撞要求，又要保证缩回时圆柱段完全退出门扇侧边，不会干涉门扇的正常启闭转动。圆柱段的直径选择需要结合门扇的使用场景确定，普通民用门扇的插销直径通常在8-12mm区间，工业重型门扇的插销直径可以提升至16-20mm，直径越大抗剪切载荷能力越强，但对应的操作力也会相应提升，需要匹配合理的操作力臂。安装段的厚度需要与圆柱段的刚性匹配，避免锁闭受侧向力时安装段出现弯折变形，通常安装段的板材厚度不低于圆柱段直径的六分之一，保证整体结构的刚性一致，不会出现应力集中的薄弱点。腰型孔的宽度需要匹配常用的安装螺钉规格，通常适配M4-M6的沉头螺钉，

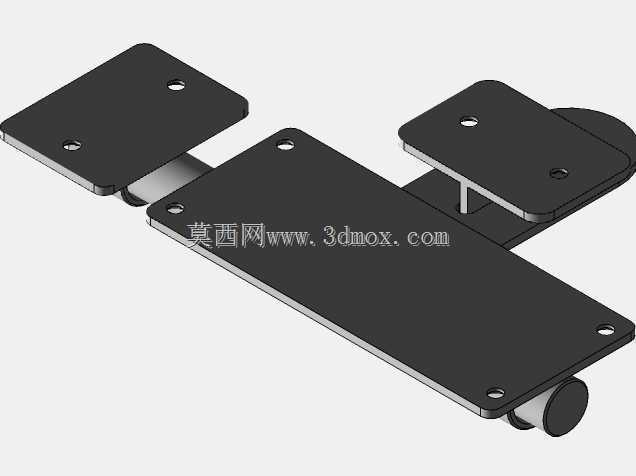

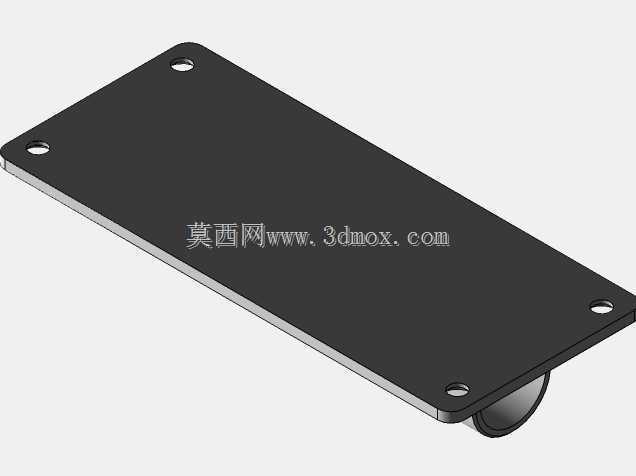

　　保证螺钉锁紧后头部能够沉入板材表面，不会突出干涉插销的滑动。安装边界方面，该构件需要内嵌安装在门扇侧边的预留槽内，槽体的深度需要略大于安装段的板材厚度，槽体的宽度需要预留1-2mm的调节间隙，方便安装时对位调整，槽体的长度需要覆盖插销全行程的位移范围，避免插销伸缩时与槽体端部发生碰撞。门框侧的锁孔需要与插销圆柱段保持同轴，锁孔的直径比圆柱段大1-1.5mm，预留足够的对位余量，锁孔的深度需要比插销最大插入深度深3mm以上，避免加工误差导致插销顶死。这类插销结构没有复杂的弹性元件或者传动零件，长期使用过程中仅需要在圆柱段表面定期涂抹少量润滑脂，降低滑动摩擦阻力，就能保证数十年的使用寿命，相比复杂的锁具结构，维护成本极低，在对可靠性要求极高的消防通道门、设备安全防护门场景中，这种简单可靠的结构反而比复杂锁具更具应用优势。建模过程中需要重点关注圆柱段与安装片的连接过渡区域，这个位置是应力集中的高发区，需要做圆角过渡处理，避免直角连接导致的应力集中，在承受侧向冲撞载荷时，圆角过渡能够将应力分散到更大的区域，提升构件的抗冲击能力，避免连接位置出现断裂。安装片上的两个半圆缺口是定位辅助结构，安装时可以卡在门扇槽内的预焊定位凸点上，临时固定构件位置，方便后续拧入安装螺钉，降低现场安装的对位难度，提升装配效率。
