欧姆龙槽型光电传感元件三维结构

　　在自动化产线的工位定位、原点复归、工件到位检测场景里，槽型光电传感器一直是小空间检测方案里的首选品类，这款EE-SX674型号的槽式显微传感结构，就是针对紧凑安装空间设计的检测元件。从实际设备适配的角度看，这类元件常被用在小型滑台的极限位置触发、送料机构的物料到位判定、旋转机构的原点脉冲采集场景里，5mm的标准槽宽刚好能适配大部分薄型挡片的通过需求，不需要额外调整发射与接收端的对中位置，安装时只要把挡片运动轨迹对准槽口中心，就能保证检测的稳定性。

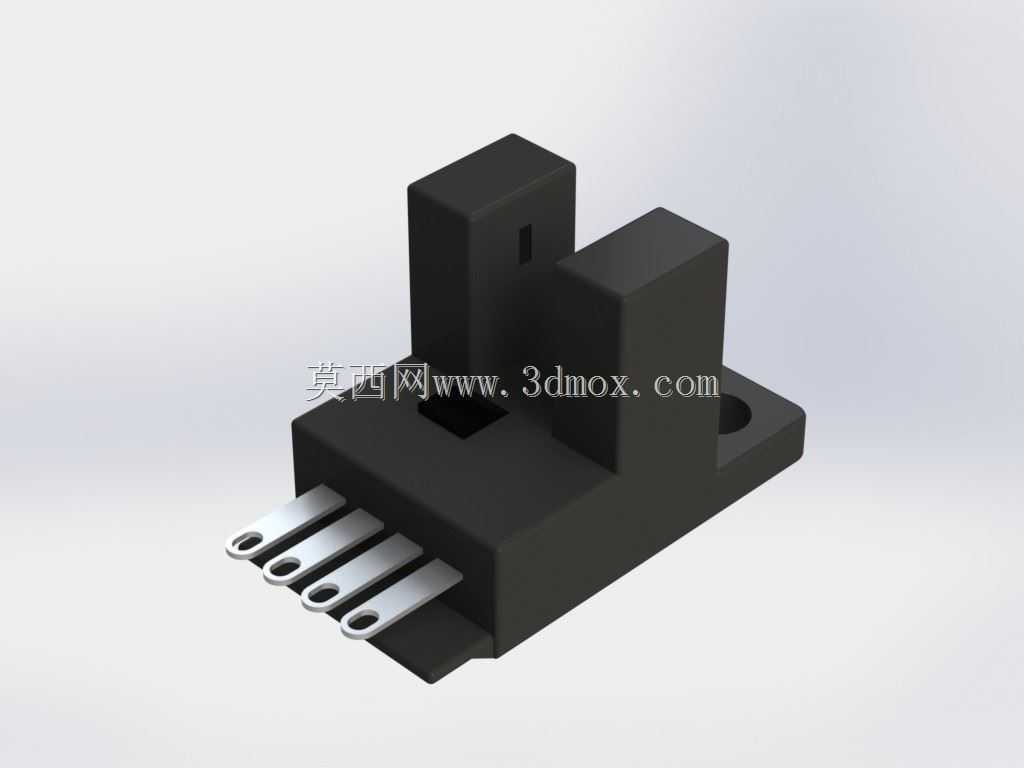

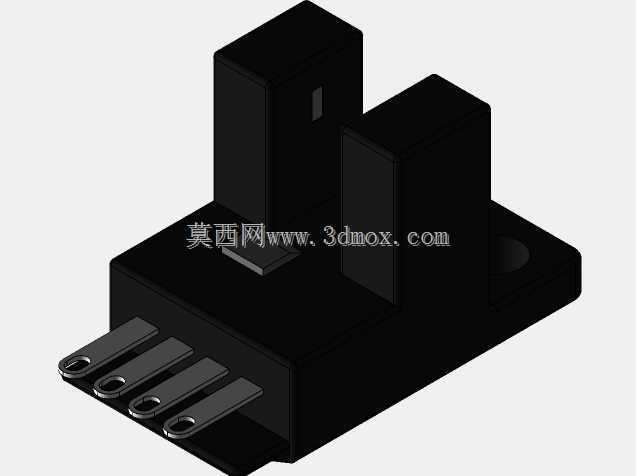

　　从结构设计的思路来看，这款元件采用了一体式U型槽体结构，把红外发射端、接收端完全集成在黑色工程塑料壳体内，避免了分体式对射传感器需要反复校准光轴的麻烦，壳体侧面预留的安装孔位采用了沉孔设计，安装时可以用M2或者M2.5的螺丝直接固定在设备的安装板上，安装孔的位置公差控制在±0.1mm范围内，能保证批量安装时的位置一致性，不会因为安装偏差导致检测失效。底部伸出的四个插片式接脚，采用了镀锡处理，既可以直接焊接在PCB板上做板载式安装，也可以配套对应的接插件做快拆式连接，接脚的间距采用了标准的2.54mm排距，和通用接插件完全兼容，不需要定制专用的连接配件。

　　功能特性上，这款元件采用非调制光的检测原理，NPN晶体管集电极开路输出的形式，能直接兼容大部分PLC、运动控制卡的输入端口，不需要额外加装信号转换模块，输出的响应频率可以满足大部分中低速运动机构的检测需求，不会因为响应延迟导致机构误动作。槽体的发射与接收端的光轴对齐精度经过校准，当挡片完全遮挡光轴时输出电平翻转，挡片离开槽口后恢复初始状态，检测的重复定位精度可以达到0.01mm级别，完全能满足小型自动化设备的原点复位、位置检测的精度要求。

　　从安装边界的尺寸来看，整个元件的主体宽度控制在10mm以内，槽口深度刚好适配厚度1mm以内的金属或者塑料挡片，安装时需要预留的空间很小，哪怕是在空间极度紧凑的微型滑台、小型送料模组上，也能找到合适的安装位置。壳体的黑色工程塑料材质具备一定的抗干扰能力，能屏蔽周边环境的杂散光影响，在普通的车间照明环境下不会出现误触发的情况，接脚的根部做了加强结构，焊接或者插拔接插件时不容易出现接脚断裂的问题，提升了元件的装配可靠性。

　　在做三维建模的时候，这个结构的还原重点在于槽口的尺寸精度、安装孔的位置度、接脚的间距公差，这些尺寸直接影响到后续虚拟装配时的干涉检查结果，如果槽口宽度建模偏差过大，就会导致虚拟装配时挡片和槽体出现干涉，无法模拟真实的运动状态；如果接脚的间距建模不准，在做PCB板的协同设计时，就会出现接脚和焊盘不对中的问题，影响整个电路板的布局合理性。建模时还要注意壳体的拔模角度，还原真实注塑件的工艺特征，安装沉孔的深度也要和实物保持一致，保证虚拟装配时螺丝的沉头能完全没入孔内，不会出现凸起干涉的情况。

　　这类槽型传感器在3C电子组装设备、小型包装机械、办公自动化设备里的应用非常广泛，比如打印机的进纸位置检测、贴标机的标签到位检测、小型点胶机的滑台限位，都会用到同类型的元件，在做设备的三维布局设计时，提前把这类标准元件的模型装配到整体结构里，能提前校验安装空间是否足够，接插件的插拔空间是否预留，避免后期加工装配时才发现空间干涉，减少设计迭代的次数。
