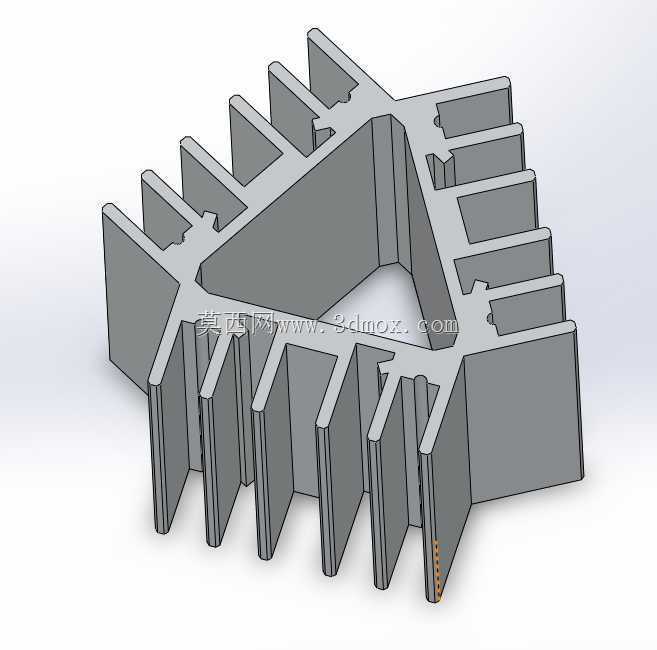

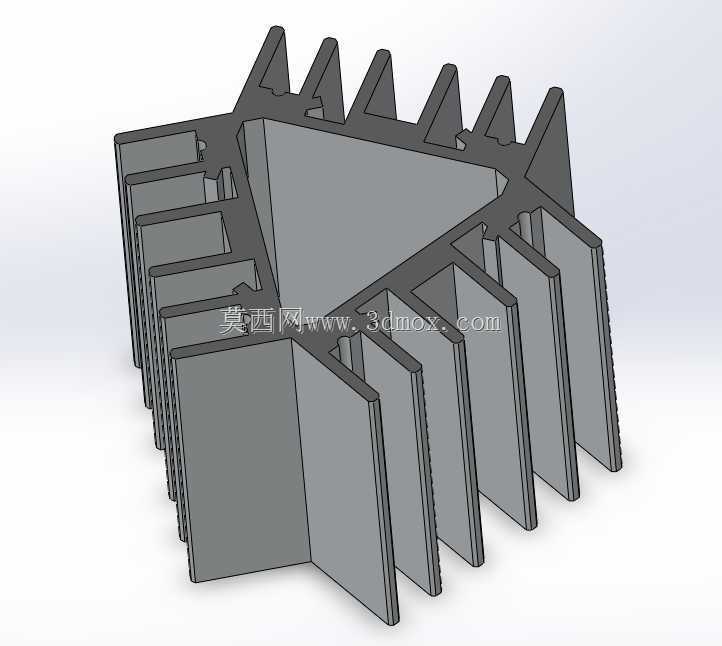

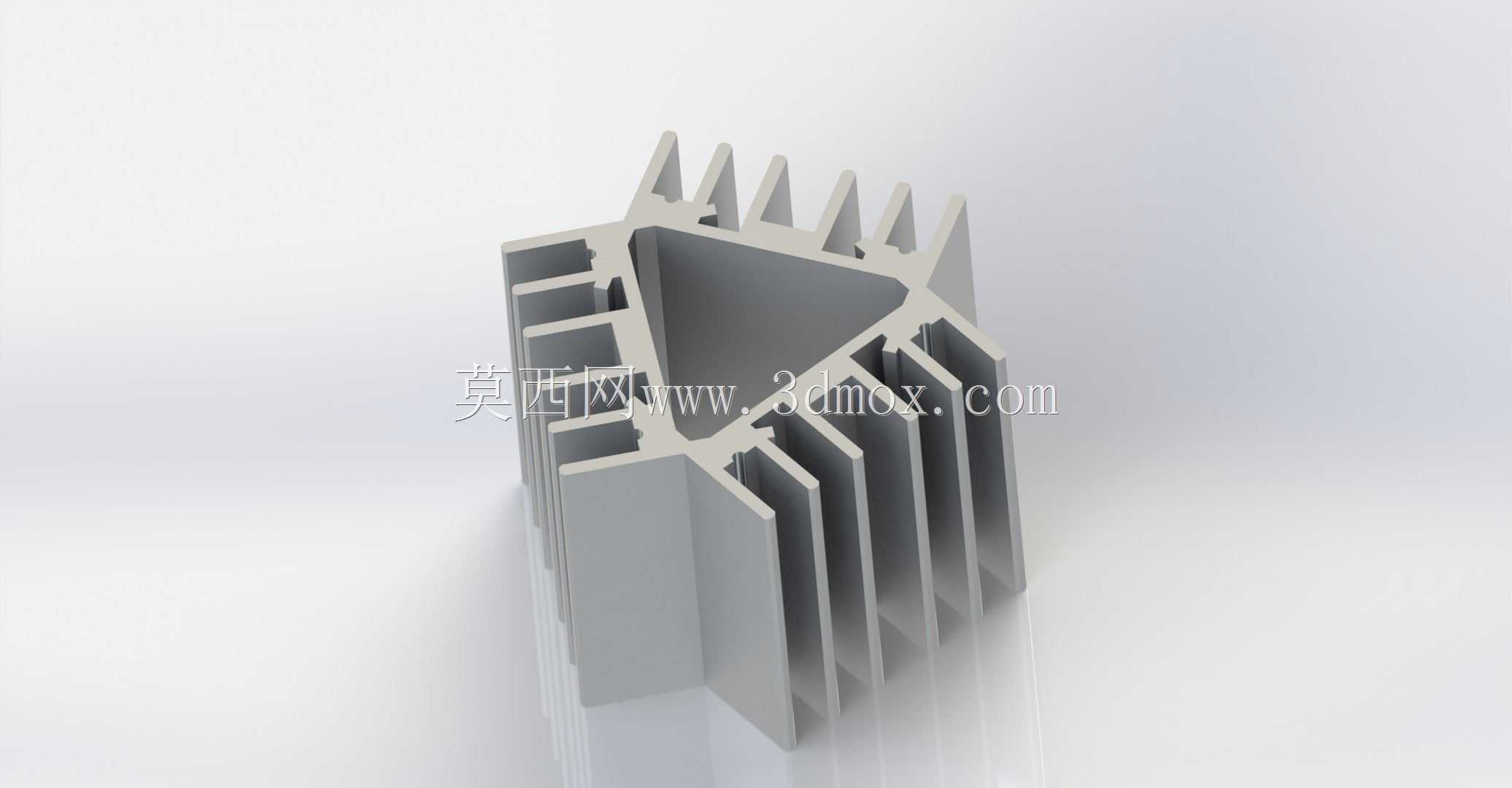

小型铝制插片式散热结构件

　　这款小型插片式散热结构件，核心应用场景集中在小功率电子元器件、传感模块、小型驱动板卡的被动散热环节，常见于工业控制板载模块、小型传感变送单元、低功耗功率器件的配套散热方案中，不需要额外搭配风冷组件，依靠自身铝基材的高导热特性与鳍片结构的空气对流完成热量导出，适合安装空间紧凑、无额外风道预留的紧凑式设备内部。从实际使用角度看，这类散热件的核心作用是将贴装面接触的发热元器件工作产生的热量快速传导至整个鳍片组，通过鳍片间的空气自然流动带走热量，避免元器件因持续工作积温出现参数漂移、寿命衰减甚至过热失效的问题，尤其适合持续工作的低功耗工业传感类器件，这类器件本身发热功率不高，但对工作温度稳定性要求严苛，不需要大体积的强制风冷散热结构，

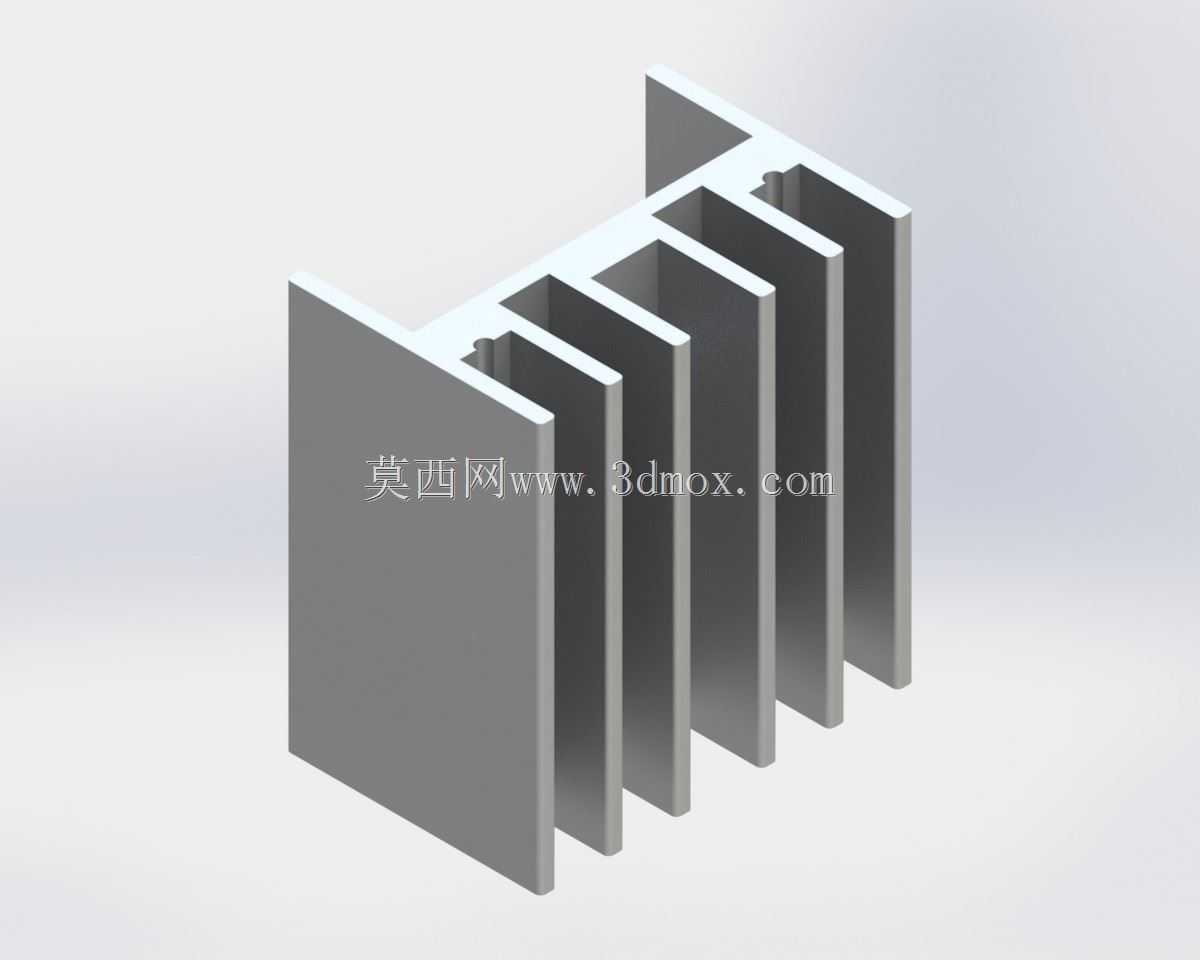

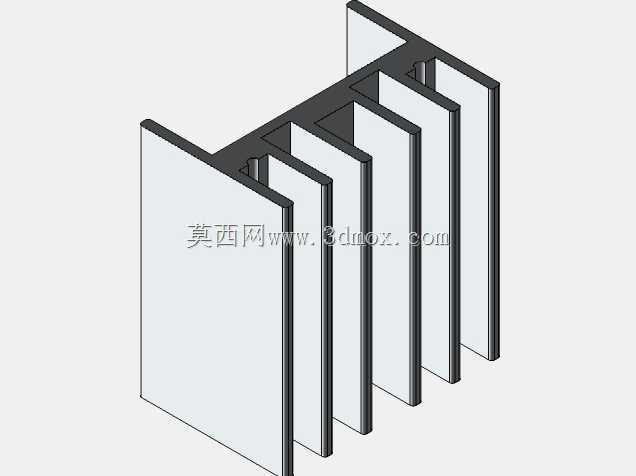

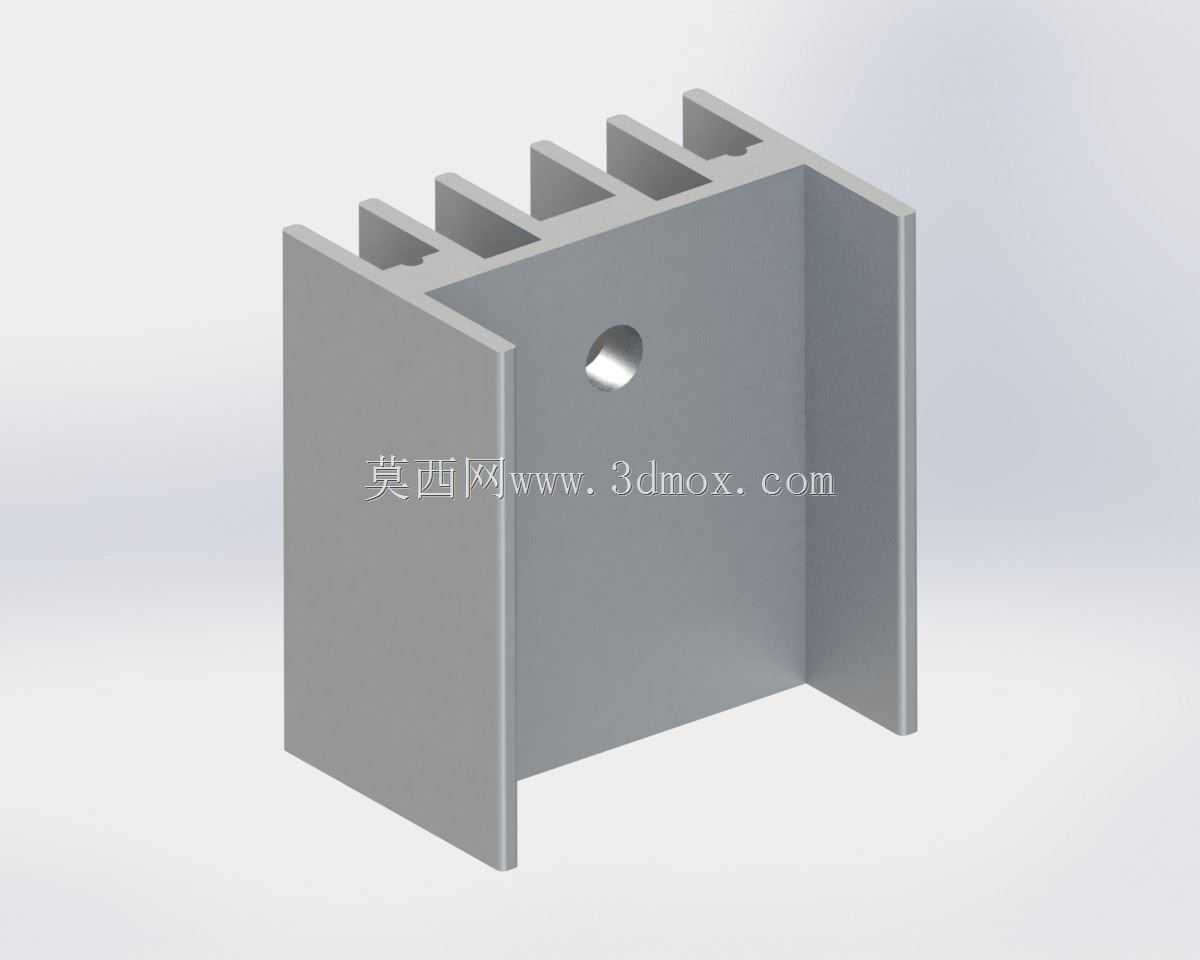

　　小尺寸的被动散热件刚好匹配其散热需求与安装空间限制。设计层面上，这款散热件采用等间距直鳍片布局，鳍片厚度均匀，基底与鳍片为一体挤压成型的铝型材结构，没有额外的拼接缝隙，能最大程度降低接触热阻，保证热量从基底到鳍片的传导效率；鳍片间距经过匹配自然对流的换热效率优化，既不会因为间距过小导致空气流通阻力增大、对流换热效率下降，也不会因为间距过大浪费有限的外形空间，在给定的尺寸边界内最大化拓展了散热表面积。外形尺寸边界为22mm×15mm×24mm，安装时基底的22×15mm平面为发热器件贴合面，可通过导热胶粘接、导热双面胶固定或者小型卡扣压紧的方式与发热器件表面贴合，24mm的高度方向为鳍片延伸方向，安装时需要预留对应高度的垂直空间，

　　保证鳍片上下端存在空气流通的间隙，避免鳍片被周边结构完全封闭导致对流失效。从结构细节看，基底部分厚度均匀，保证贴合面的平面度，避免与发热器件表面出现点接触导致导热效率下降；鳍片边缘做了微小的倒角处理，避免安装过程中锐边划伤操作人员或者周边的导线、绝缘层；整体结构无多余的凸起、卡扣或者安装孔位，属于通用型的小型散热坯件，使用者可以根据实际安装需求自行加工固定孔位、粘贴导热垫或者加装固定弹片，适配不同的安装场景。在实际选型过程中，这类小尺寸散热件需要匹配发热器件的热功耗参数，当器件持续工作热功耗在1-3W区间、环境温度不超过45摄氏度时，该结构的散热能力可以将器件表面温升控制在30摄氏度以内，满足多数工业级电子元器件的工作温度要求；

　　如果应用场景存在持续高温、密闭空间等特殊情况，则需要额外评估换热效率，或者搭配小尺寸的微型风扇组成强制风冷方案，但就常规的工业传感模块、小型功率管、低功耗驱动芯片的散热需求而言，该结构的尺寸与散热能力已经足够适配。建模过程中需要重点控制鳍片的平行度与基底平面的平面度公差，实际生产中这类铝型材散热件是通过挤压成型后裁切得到，建模时需要预留挤压工艺的拔模斜度，同时保证鳍片的厚度均匀性，避免生产过程中出现鳍片变形、填充不满的问题；另外鳍片与基底的过渡位置采用小圆角过渡，既可以降低挤压成型时的应力集中，也能提升热量传导的顺畅性，避免直角位置出现热流密度突变影响整体散热效率。
