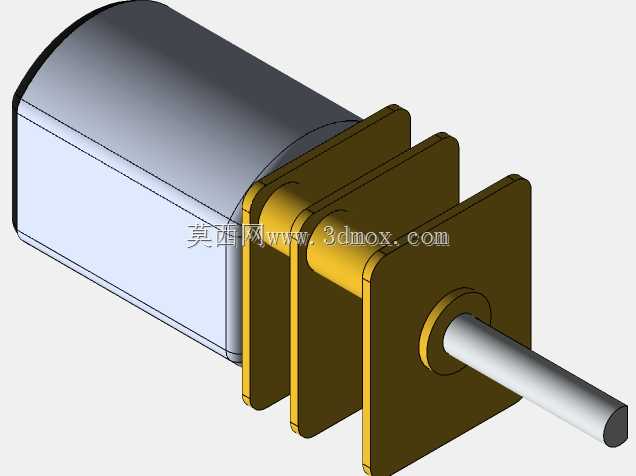

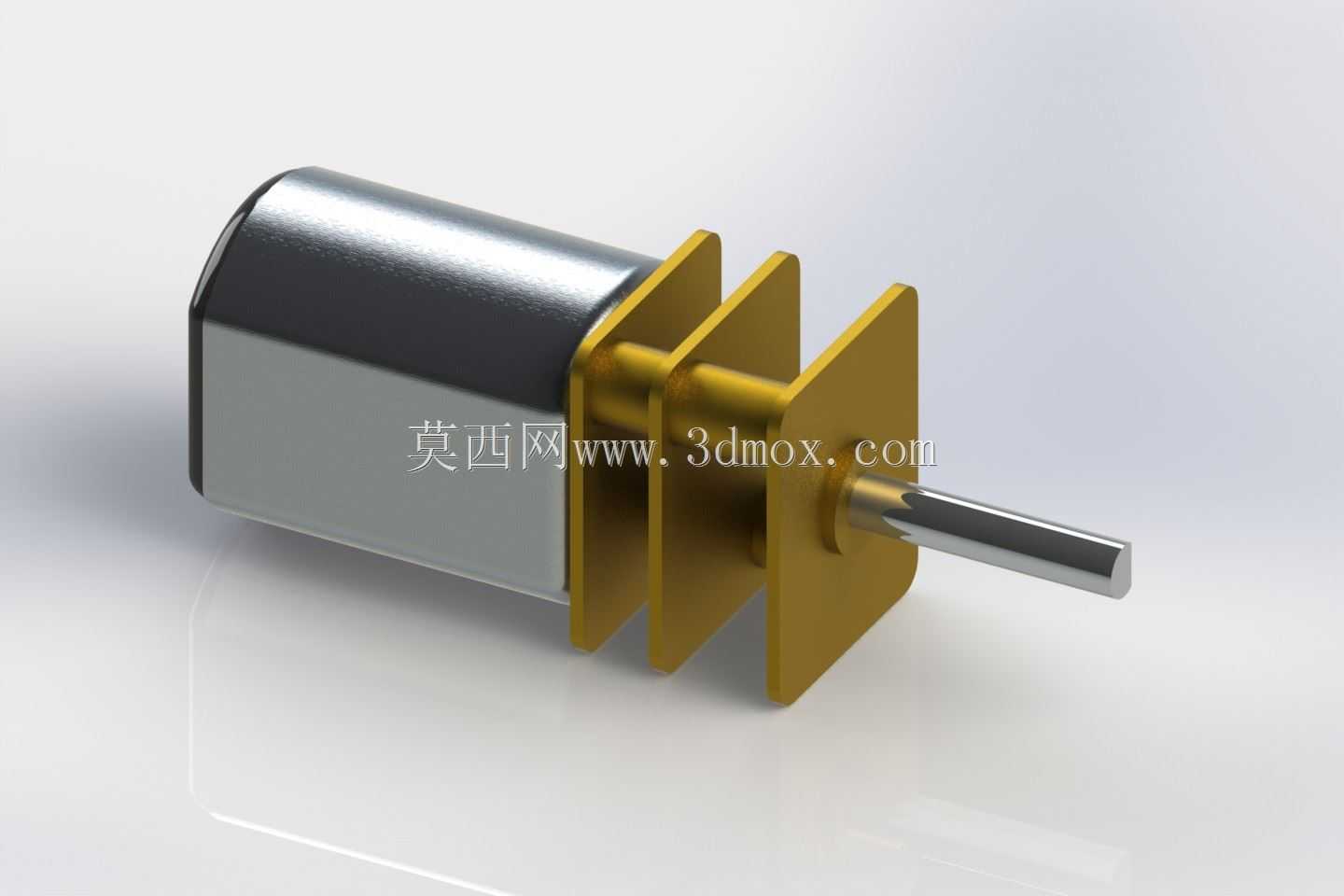

小型直流齿轮减速传动马达结构设计

这类小型直流齿轮马达常被嵌入到对安装空间有严格限制的低功率传动场景中，比如桌面级小型自动化执行终端、精密仪器的微调驱动模块、民用小型电动器具的动力输出单元，在需要低转速大扭矩输出、且供电规格适配低压直流回路的场合，这类集成了齿轮减速级的马达比普通裸电机的适配性更强。从结构设计逻辑来看，马达本体与减速齿轮组做了同轴集成设计，输出轴端设置的双层定位安装片，是为了在设备面板或者安装支架上实现快速卡装定位，不需要额外设计复杂的电机固定座，能大幅简化配套设备的结构设计工作量，减少安装环节的零件数量。外形尺寸控制在25x12x10mm的边界范围内，安装时只需要在对应安装面板上开出匹配输出轴与定位片的过孔，就能将马达主体嵌入安装位，定位片贴合安装面后可以通过点胶或者微型压片完成固定，不会占用过多的设备内部纵深空间，适配紧凑结构的设计需求。供电端支持12V与6V两种常见低压直流规格，可以直接对接多数小型设备的内置供电回路，不需要额外增设电压转换模块，降低配套电路的设计复杂度。齿轮减速级采用金属齿轮啮合结构，相比塑料齿轮的减速结构，能承受更大的瞬时输出扭矩，在频繁正反转、启停的工况下，齿轮啮合的可靠性更高，不容易出现打齿、磨损过快的问题，适合长期往复运行的轻载传动场景。输出轴为标准圆柱光轴结构，可以根据实际使用需求配套安装小型齿轮、同步带轮、摆杆等执行零件，适配不同的末端传动形式，不需要对输出轴做二次加工就能满足多数常规场景的连接需求。在做配套结构设计时，需要注意预留马达本体的散热空间，虽然这类小功率马达的运行发热量不高，但在密闭安装空间内长期运行时，适当预留空气流通间隙能延长马达的使用寿命，同时要注意输出轴的径向负载不能超过设计阈值，避免轴承受力过大出现过早磨损，影响传动精度与运行寿命。这类马达的减速比经过匹配调校，在额定电压下的输出转速刚好适配多数小型设备的执行端动作速度需求，不需要额外增设减速结构，能直接驱动末端执行件完成预设的往复或者旋转动作，大幅缩短小型传动设备的开发周期。
