按实尺还原的辉柏嘉按动式中性书写笔

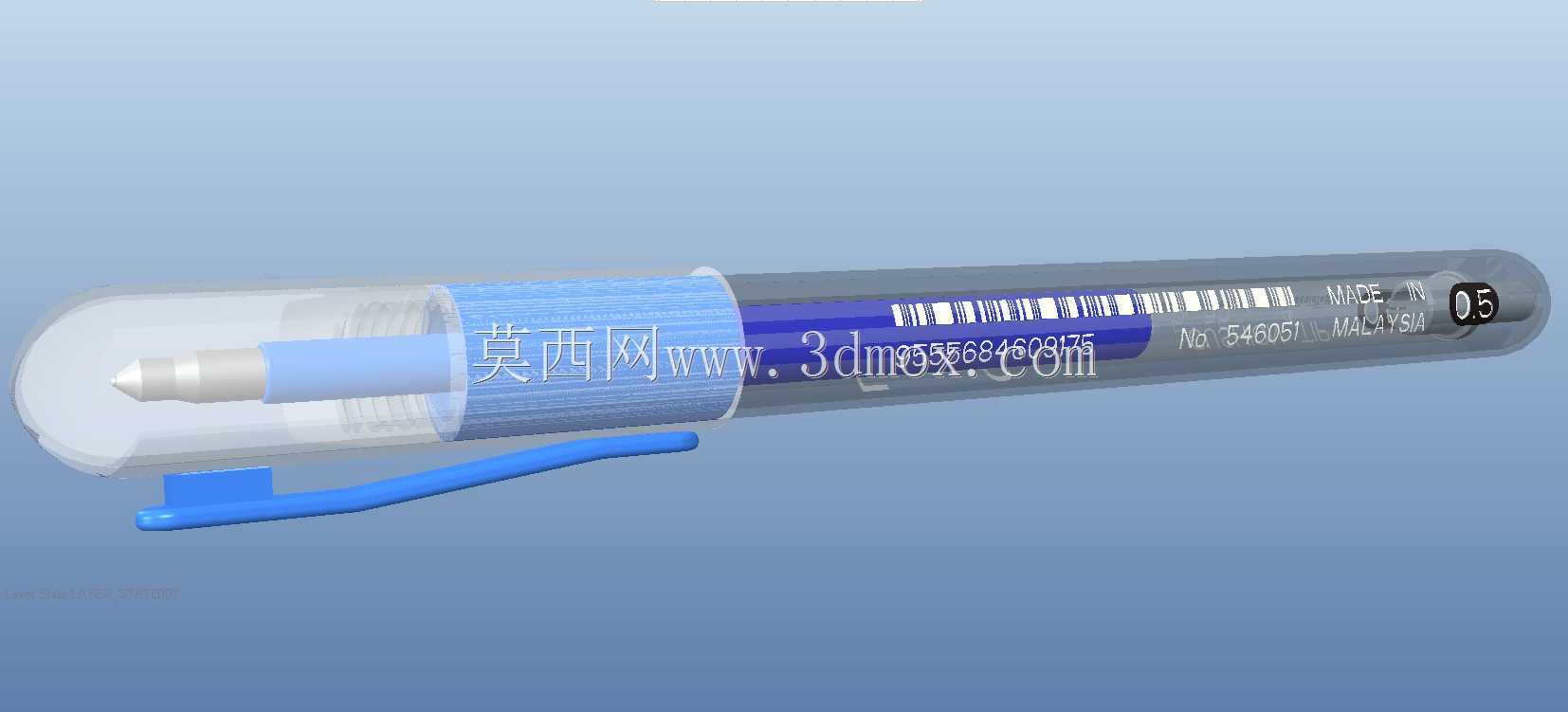

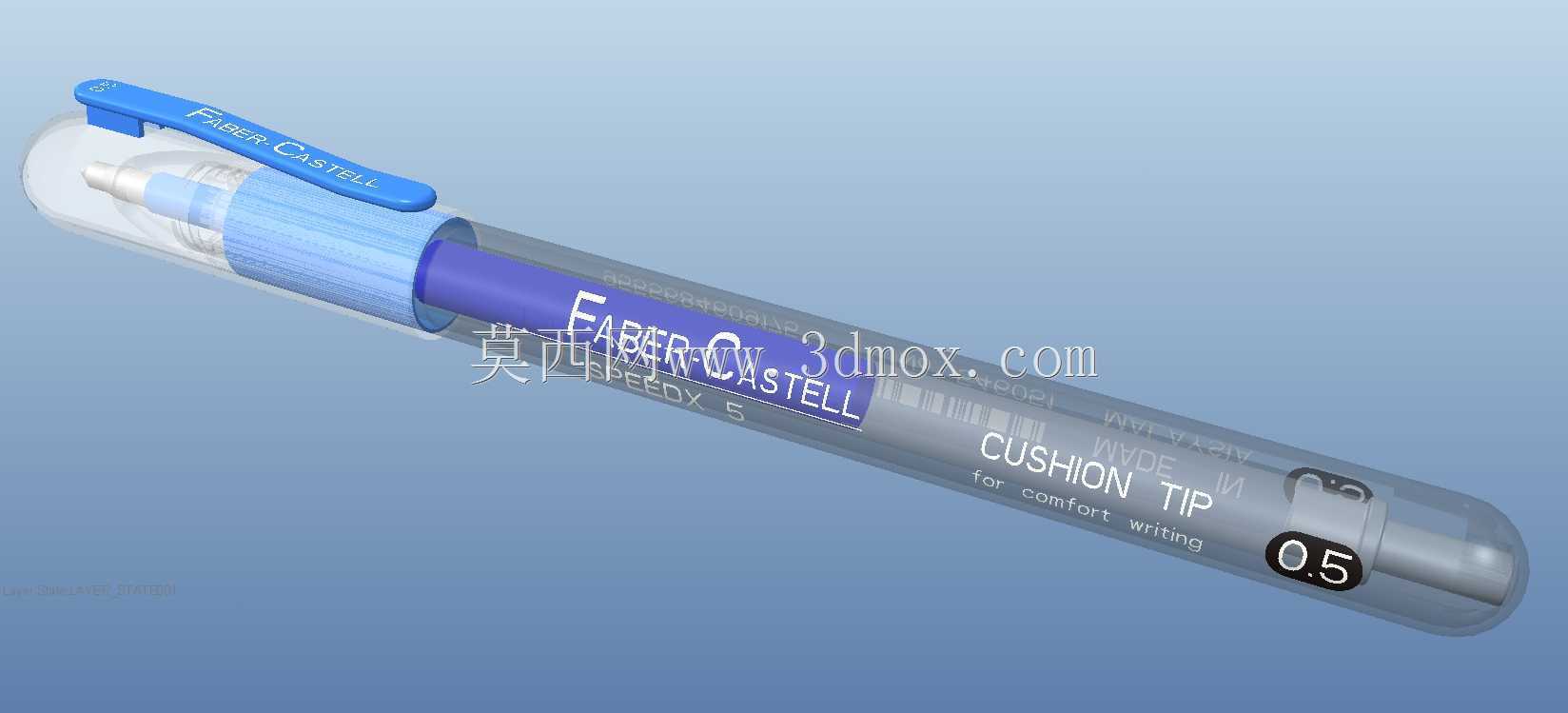

　　日常办公、学生课业、工业现场点检记录等场景里，书写笔是使用频率极高的随身工具，这款按动式书写笔的三维建模完全参照量产实物的结构逻辑搭建，没有做夸张的艺术化变形，所有结构特征都对应实际产品的功能需求。先从使用场景的适配性来说，工业现场的点检记录往往需要操作人员戴薄劳保手套完成书写，这款笔的握胶区域做了细密的周向防滑纹理，建模时还原了纹理的凸起高度与排布密度，既不会因为纹理过深积攒油污，也能保证戴手套操作时不会打滑转笔；笔夹的结构做了加厚的过渡圆角，对应实际使用中别在工作服口袋、工装笔记本封皮时的反复插拔需求，不会因为长期弯折出现断裂，笔夹表面的品牌标识区域做了微凸的分型面，和实际注塑生产的模具分型逻辑完全一致，没有出现建模时常见的曲面破面、分型线错位问题。

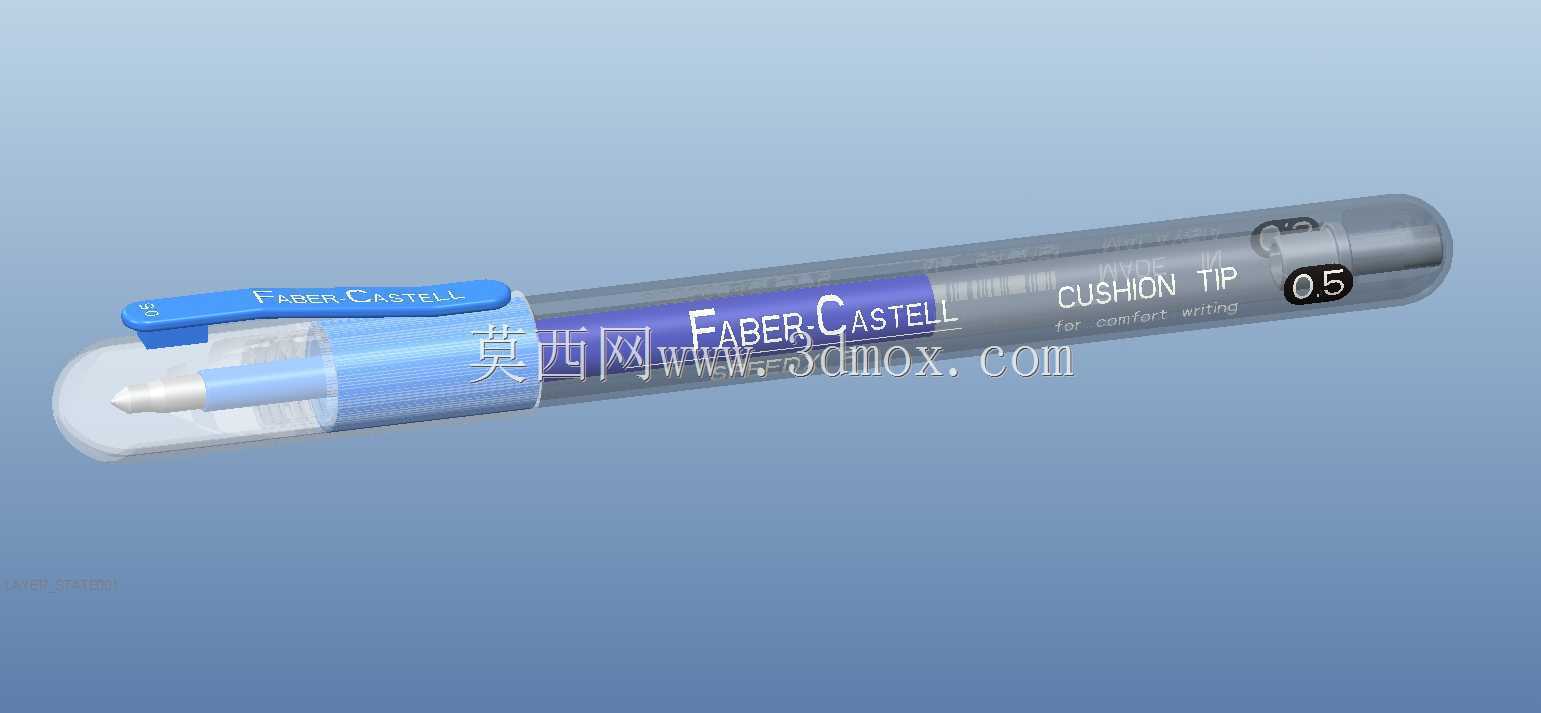

　　从功能结构的设计思路来看，这款笔采用顶部按动的出芯结构，建模时还原了按动块的行程限位，笔杆内部预留了标准笔芯的安装腔，腔体内径匹配通用0.5mm按动中性笔芯的外径尺寸，笔嘴位置的金属护管做了0.2mm的壁厚还原，对应实际生产中金属护管的冲压壁厚，既保证护管的结构强度，不会因为摔落出现变形堵芯，也不会因为壁厚过厚导致出芯不畅。笔尖位置标注的CUSHION TIP结构，建模时还原了笔尖位置的缓冲间隙，对应实际书写时的笔尖缓冲功能，当书写力度过大时，笔尖会有微小的回缩量，避免滚珠受力过大出现卡顿、掉珠的问题，这个缓冲结构的行程控制在0.3mm以内，不会因为行程过大导致书写时笔尖晃动感明显。

　　外形尺寸与安装边界方面，整笔长度控制在145mm，笔杆最大外径11mm，握胶区域的外径收窄到9mm，符合成年人手握书写的人机工程尺寸，长时间书写不会因为握径过粗导致手指酸胀；笔杆采用半透明的PC材质设计，建模时还原了半透明材质的壁厚差，笔杆壁厚均匀控制在1.2mm，对应注塑生产时的壁厚均匀要求，不会出现壁厚不均导致的缩水、气泡问题，笔杆内部的筋位高度控制在0.8mm，既可以加强笔杆的结构强度，避免按压时笔杆出现形变，也不会因为筋位过高导致内部笔芯安装时出现卡滞。笔尾的按动块做了内凹的弧形面，匹配拇指按压时的指腹弧度，按动块的边缘做了R0.5的圆角处理，反复按压时不会硌手；笔夹的开口距离控制在3mm，能够适配厚度在2.5mm以内的笔记本封皮、工作服口袋布料，插拔时的阻尼感适中，不会因为夹力过小导致笔轻易掉落，也不会因为夹力过大导致插拔困难。

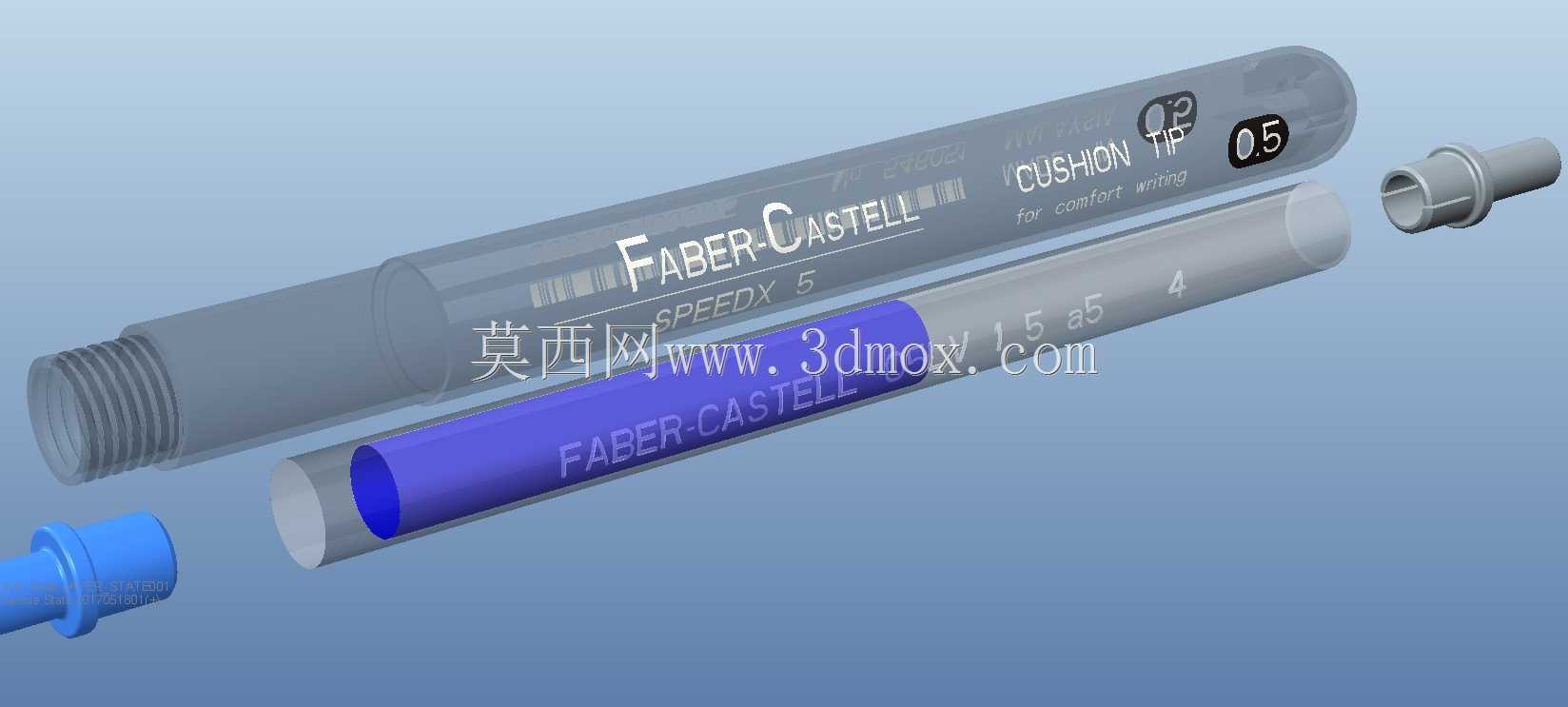

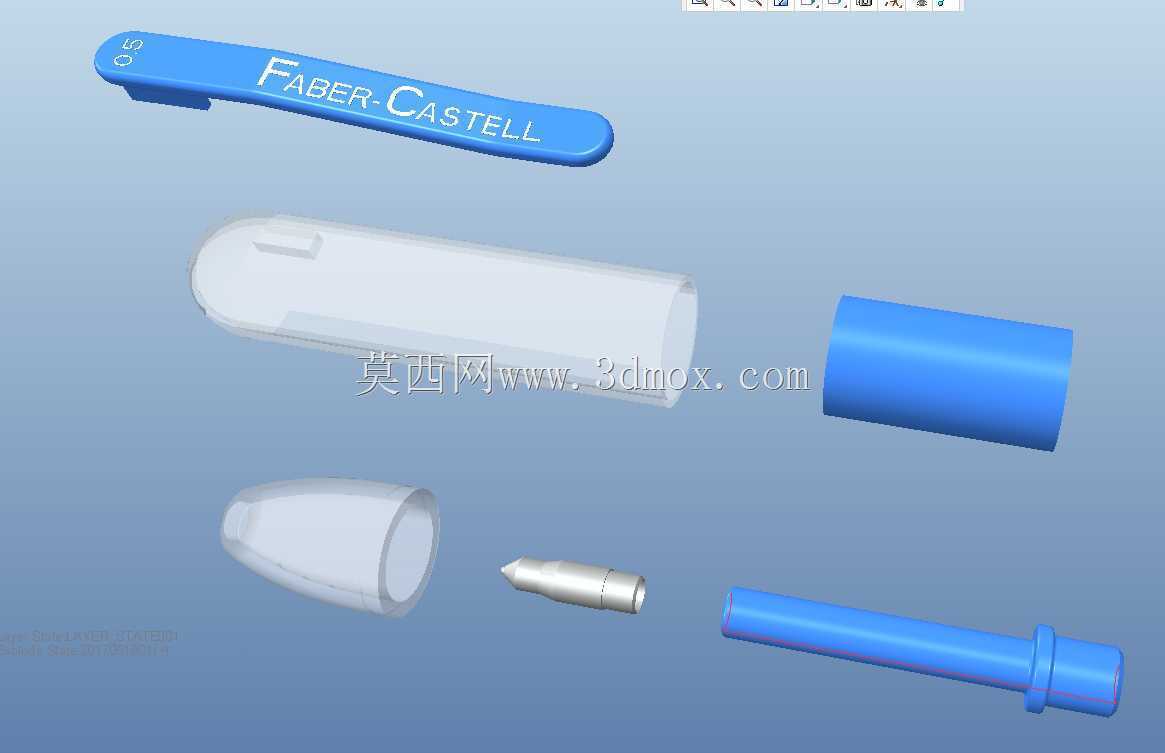

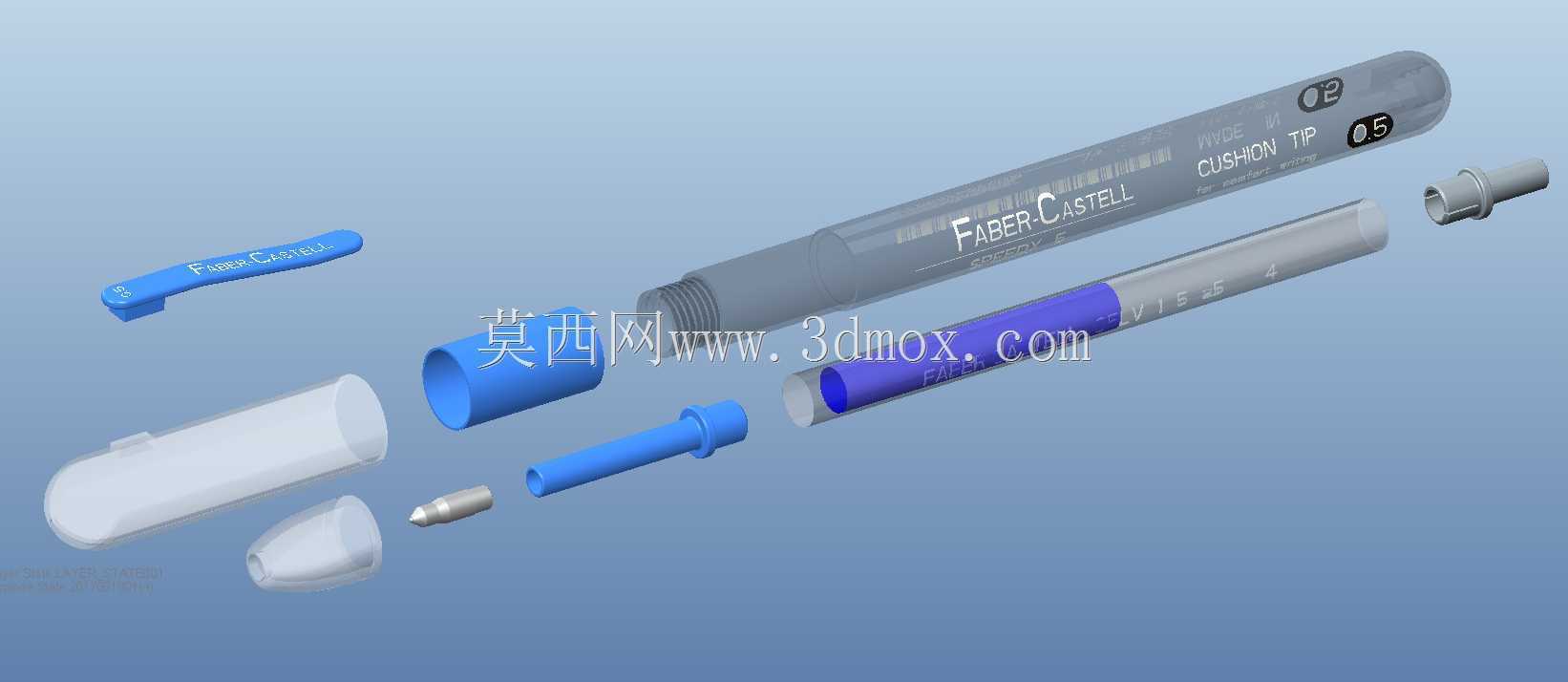

　　从结构装配的逻辑来看，整笔的所有零件都按照实际装配顺序做了配合间隙还原，笔嘴和笔杆的配合采用小过盈的卡扣结构，装配后不会出现松动转位，握胶和笔杆的配合采用周向的定位筋，避免握胶在使用过程中出现转动打滑，笔夹和笔杆的装配采用嵌入式的卡扣结构，不需要额外的粘接或者螺丝固定，符合文具类产品低成本量产的装配需求。建模时所有的圆角、倒角都参照实际量产产品的工艺要求做了处理，没有出现尖锐的棱角，既避免使用时划伤手，也符合注塑模具的脱模要求，所有的拔模斜度都控制在1度以内，不会因为拔模斜度过大导致外观面出现明显的大小头问题。
