精密研磨虎钳工装夹具结构设计

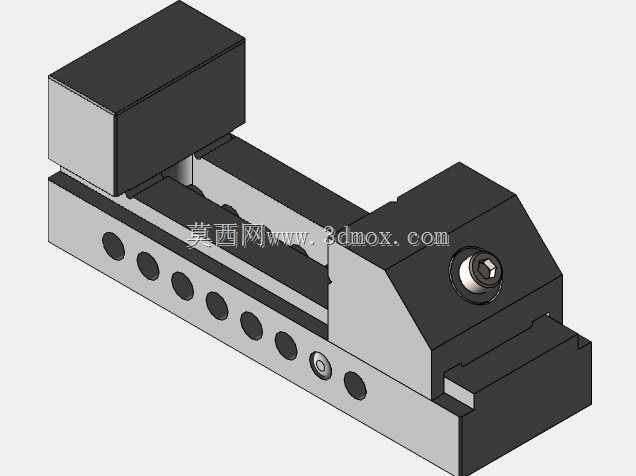

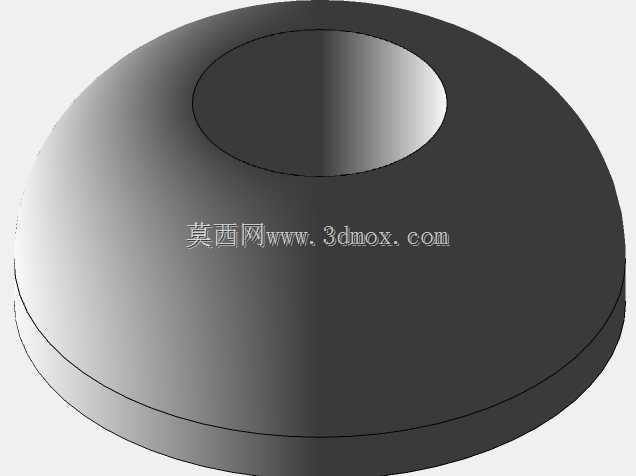

　　在精密磨削、坐标镗削与慢走丝装夹场景中，工件的重复定位精度与夹持刚性直接决定最终形位公差。这款研磨虎钳的结构围绕“基准统一、夹紧稳定、快速找正”三个核心需求展开，底座采用圆盘式轮廓，底部开设对称夹紧槽，可直接嵌入机床工作台的角板或T型槽内，通过压板实现多点固定，避免加工过程中因切削力交变产生的微位移。

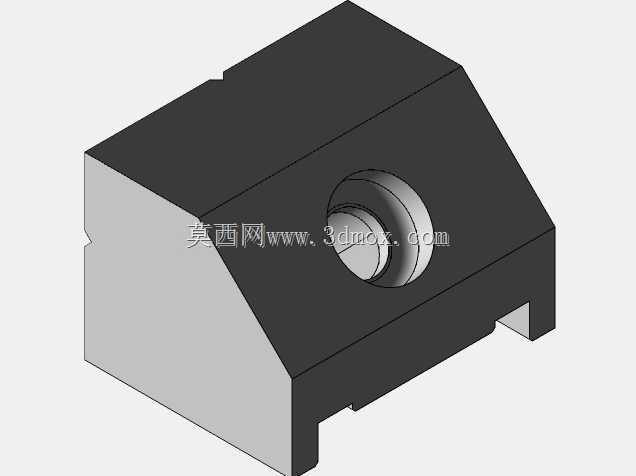

　　从实际使用边界看，圆形底座能够在工作台上任意旋转角度，配合分度盘或正弦台使用时，无需重新拆装虎钳即可完成斜面、复合角度的加工找正。钳口部分采用V形槽与单件平面结合的结构形式，V形面用于圆柱销、轴类零件的径向定位，平钳口则承担方形、异形块状工件的侧向夹紧，两类定位面在一次装夹中可根据工件形状切换，减少了更换钳口的辅助时间。

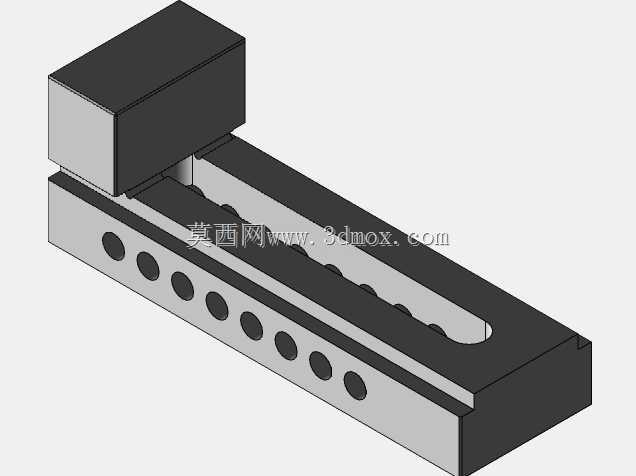

　　材料选用硬化合金钢，整体经过淬火与精密研磨处理，钳口工作面、底座底面及各贴合面之间保持严格的平行度与垂直度。底座底面作为安装基准，平面度控制在微米级，与工作台面贴合后能够有效传递夹紧力与磨削抗力；钳口滑动面经过配研，间隙均匀，夹紧过程中不会出现上翘或偏摆，保证工件被夹持后基准面不发生抬起变形。

　　设计思路上没有采用复杂的液压或气动增力机构，而是依靠丝杠副的机械自锁实现夹紧。这种结构在小行程、高频率的精密加工场景中维护成本更低，操作者可通过扭力扳手控制夹紧力，针对薄壁件、硬质合金件等易变形工件，能够灵活调整夹持力度，避免夹伤或压溃工件表面。底座边缘的加厚圆环提升了整体刚性，在承受侧向磨削力时，钳体的扭转变形被控制在极小范围内。

　　安装尺寸方面，圆形底座的外径决定了其在工作台上的占用空间，底部夹紧槽的槽宽与间距适配常见磨床、EDM设备的工作台槽距，钳口开启高度与宽度覆盖了小型精密零件的常规装夹范围。整体结构没有多余的突出部件，轮廓简洁，加工过程中不易与砂轮、电极或刀具发生干涉，同时便于清扫切削液与磨屑，维持工作台面的清洁与定位精度。
