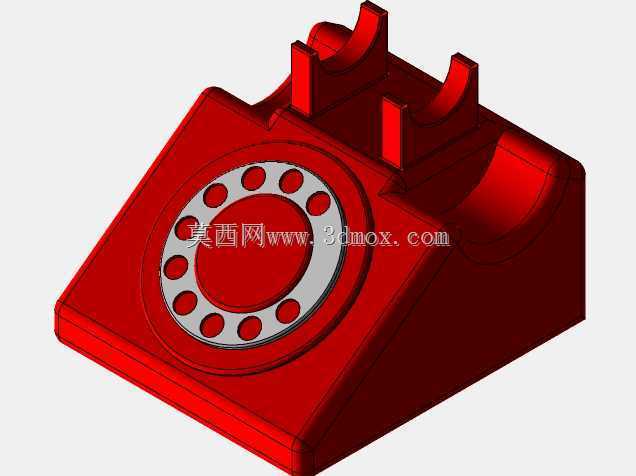

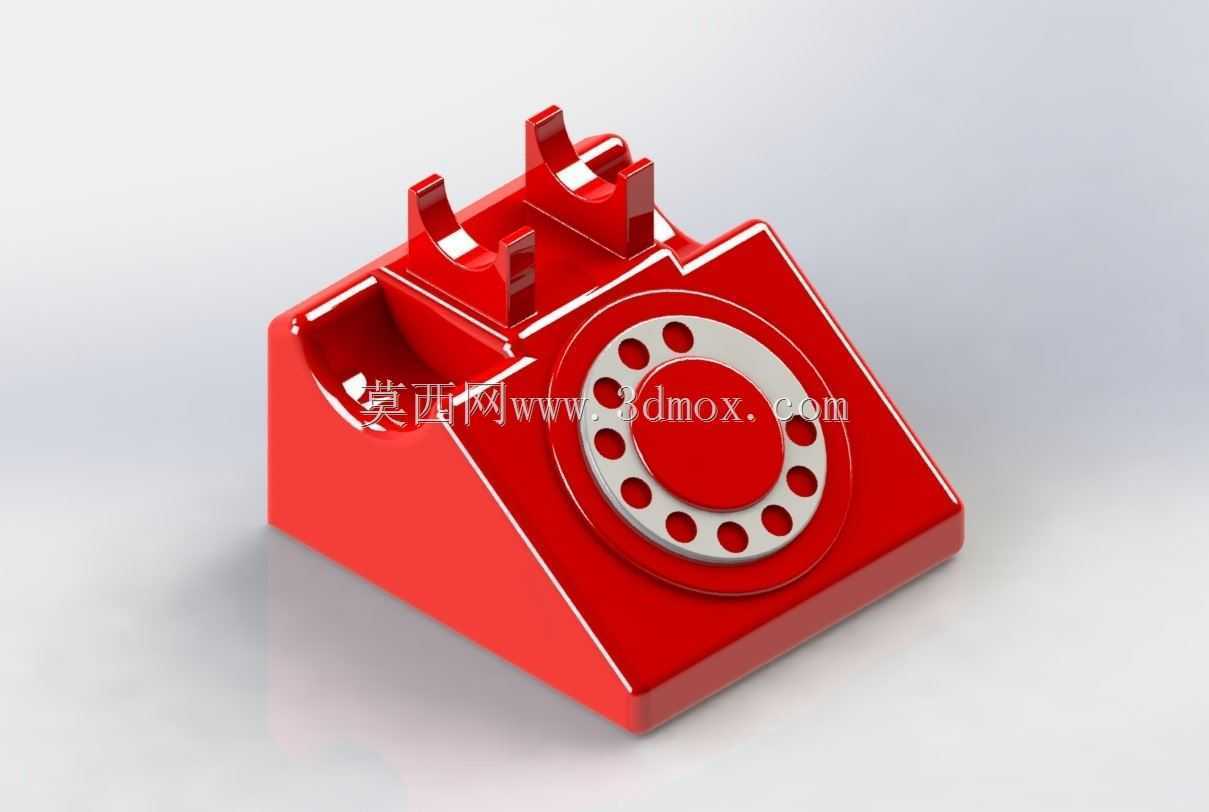

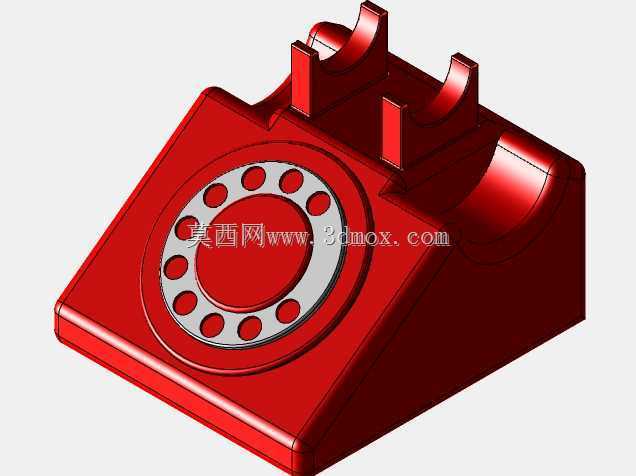

复古红色拨号转盘式桌面电话机结构设计

　　这款复古转盘式桌面电话机的结构设计，首先围绕桌面固定通讯场景的使用需求展开，机身采用倾斜式坡面布局，拨号转盘区域设置在机身正面上半部分，符合日常坐姿下的手指操作角度，无需过度抬臂即可完成拨号动作，长时间操作也不易产生肢体疲劳。机身上部的听筒搁置位做了内凹限位结构，两个搁置槽分别对应听筒的首尾两端，槽内设置了微小的凸起卡位，听筒放置后不会因桌面轻微晃动发生滑落，同时槽位的深度经过反复校核，既保证放置的稳定性，又不会因槽深过大导致取放听筒时出现卡滞。机身外壳采用一体化的注塑成型思路，壳体壁厚均匀控制在2mm左右，转角处全部做R3-R5的圆角过渡，既避免注塑过程中出现应力集中导致的壳体开裂问题，也能还原老式复古电话的圆润质感，

　　外壳表面做高光抛光处理，红色漆面的附着力在建模阶段就预留了漆面厚度的装配余量，不会因后期表面处理导致部件装配出现公差错位。拨号转盘部分采用分层嵌套结构，最外层的固定数字盘做了下沉式设计，数字标识区域的凹槽深度为0.3mm，可容纳印刷的数字涂层不会因长期手指摩擦出现磨损，中间的旋转拨盘设置了复位扭簧的安装位，拨盘的指孔直径统一为12mm，适配成年人手指的粗细尺寸，拨盘转动的行程限位做了硬止位设计，避免转动超程导致内部机构损坏。机身底部设置了四个均匀分布的橡胶脚垫安装柱，脚垫突出机身底面2mm，既可以隔绝桌面的轻微震动，也能避免机身底面直接与桌面摩擦刮花漆面，脚垫的安装位置经过重心校核，四个脚垫的支撑范围完全覆盖机身的投影区域，

　　放置时不会出现侧翻风险。从安装边界来看，整机的长宽尺寸控制在220mm*180mm范围内，机身最高处距离桌面130mm，占用桌面空间较小，适合放置在办公桌、家用玄关台面等位置，机身内部预留了足够的空腔，可容纳传统的脉冲拨号电路模块或者改装的蓝牙通讯模块，结构上兼容老式机械振铃结构和现代电子蜂鸣器的安装位，不需要大幅修改壳体结构即可实现不同功能版本的切换。听筒部分的造型贴合人体耳部和嘴部的轮廓曲线，听筒两端的拾音和放音区域做了内凹的网孔安装位，网孔采用均匀排布的直径1mm通孔，既保证声音的通透度，也能阻挡灰尘进入听筒内部，听筒与机身之间的连接线出口设置在机身侧面靠下的位置，走线方向朝向桌面，不会干扰正面的拨号操作。在结构强度校核上，

　　机身壳体的承重部位集中在听筒搁置位的下方，该区域在建模时做了加强筋布局，加强筋厚度1.2mm，间距15mm，可承受1kg以内的听筒长期放置压力，不会出现壳体变形凹陷的问题。拨号转盘的旋转轴采用铜套镶嵌设计，减少长期旋转带来的磨损，保证拨号动作的顺畅度，转盘的阻尼感通过扭簧的扭矩参数匹配，转动时的阻力适中，复位速度均匀，不会出现卡顿或者复位过快的问题。这款设计既还原了老式旋转电话的复古外观，又在结构细节上适配了现代生产工艺的要求，所有部件的拔模角度统一设置为1.5度，满足注塑量产的脱模需求，部件之间的装配间隙控制在0.15mm，装配后缝隙均匀，不会出现明显的错位，兼顾了外观质感和结构实用性。
