西蒙斯沃克Tectus540隐藏式三维合页结构

　　做高端室内门、定制柜体结构设计的工程师，大概率都接触过这类暗藏式三维合页，和传统明装合页不同，这类配件完全嵌入门扇与门框的铣槽内部，门体闭合后从外侧看不到任何五金外露，能完整保留门体、墙面的饰面完整性，是极简风格家装、高端商业空间隔断、无框隐形门项目里的核心连接部件。

　　从实际使用场景来看，这类合页的承载能力完全能满足常规40-55mm厚度的实木门、铝框木门、复合饰面门的使用需求，单组合页的承重冗余设计足够覆盖日常高频次开关的载荷，不会出现长期使用后门扇下坠、开合卡滞的问题。区别于普通平开合页仅能绕固定轴转动的结构，这款合页内置多组联动铰接块，开合过程中门扇会先产生小幅的侧向位移再完成转动，能完全规避厚门、带封边造型的门体开合时与门框产生的剐蹭问题，哪怕是做门墙同色的隐形门设计，也不需要预留过大的安装缝隙，能把门缝控制在1.5mm以内的均匀间隙，兼顾美观与密封性能。

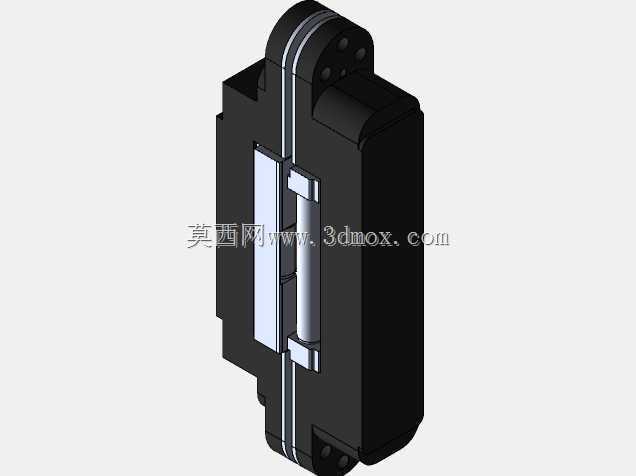

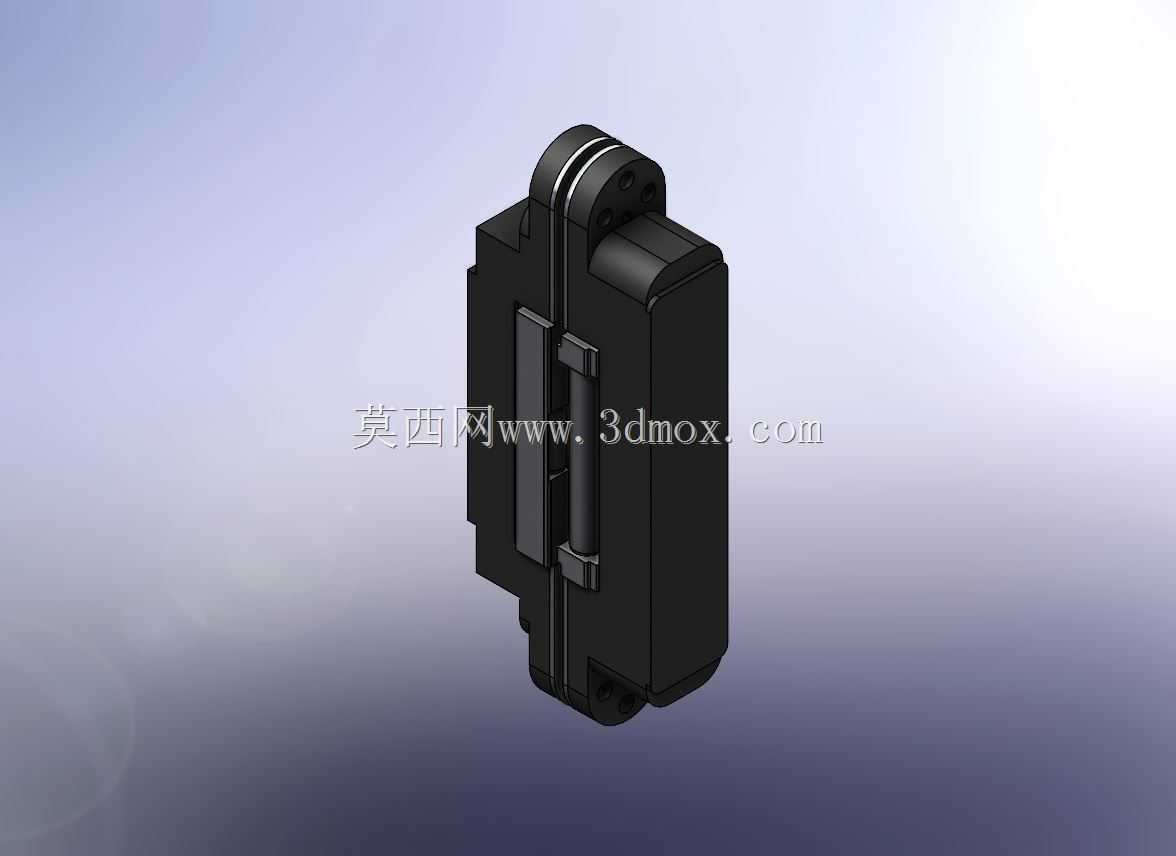

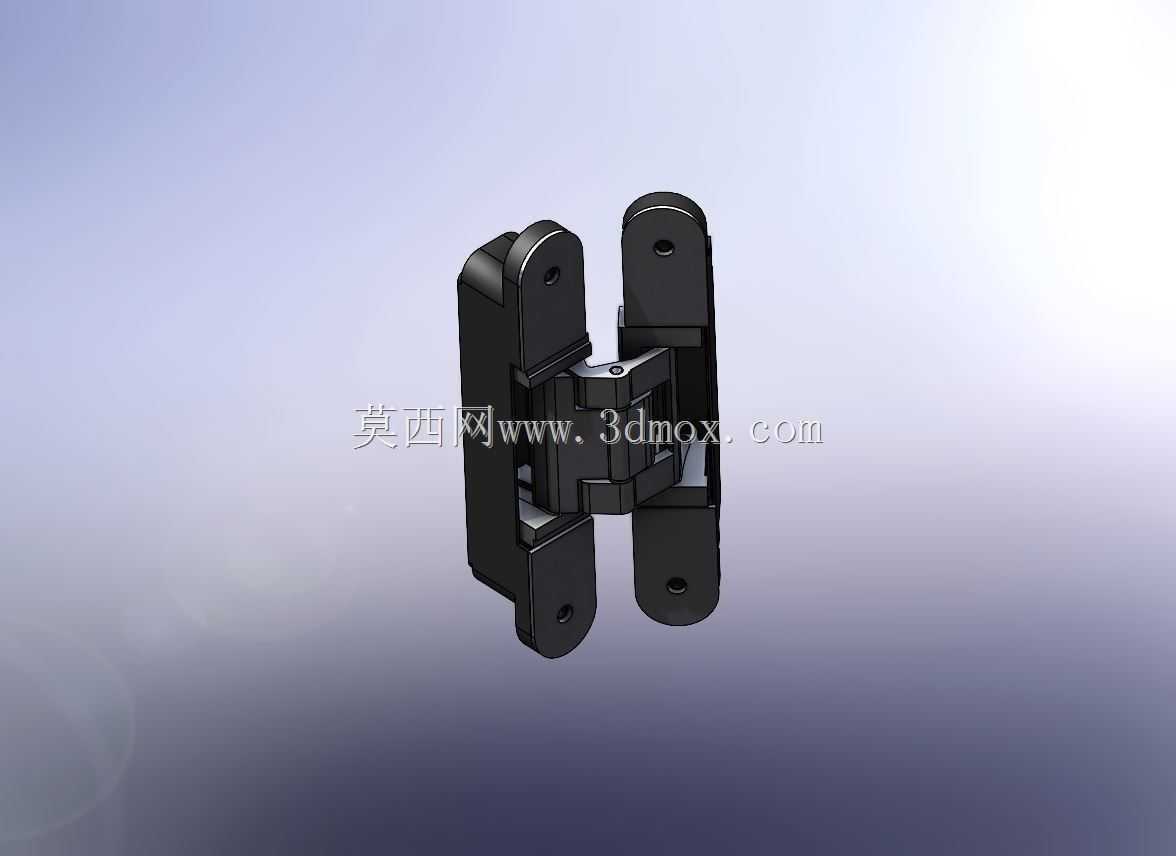

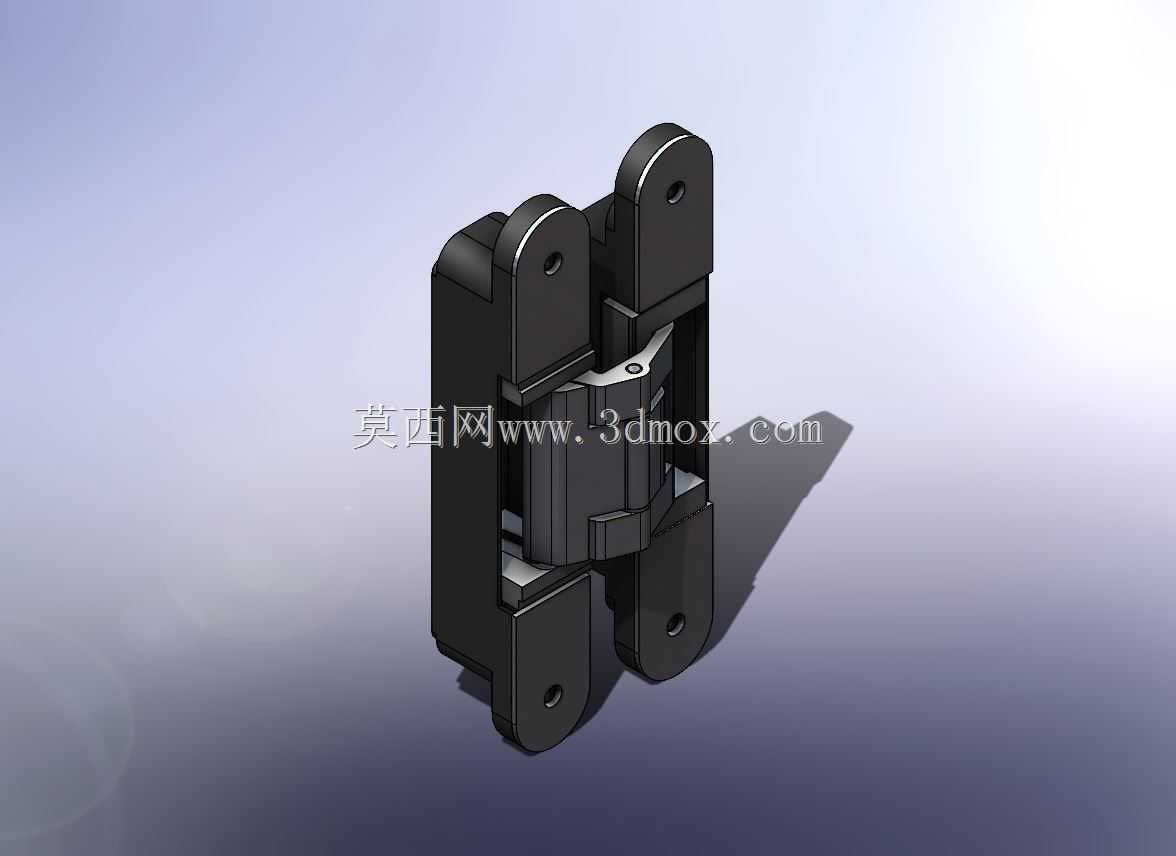

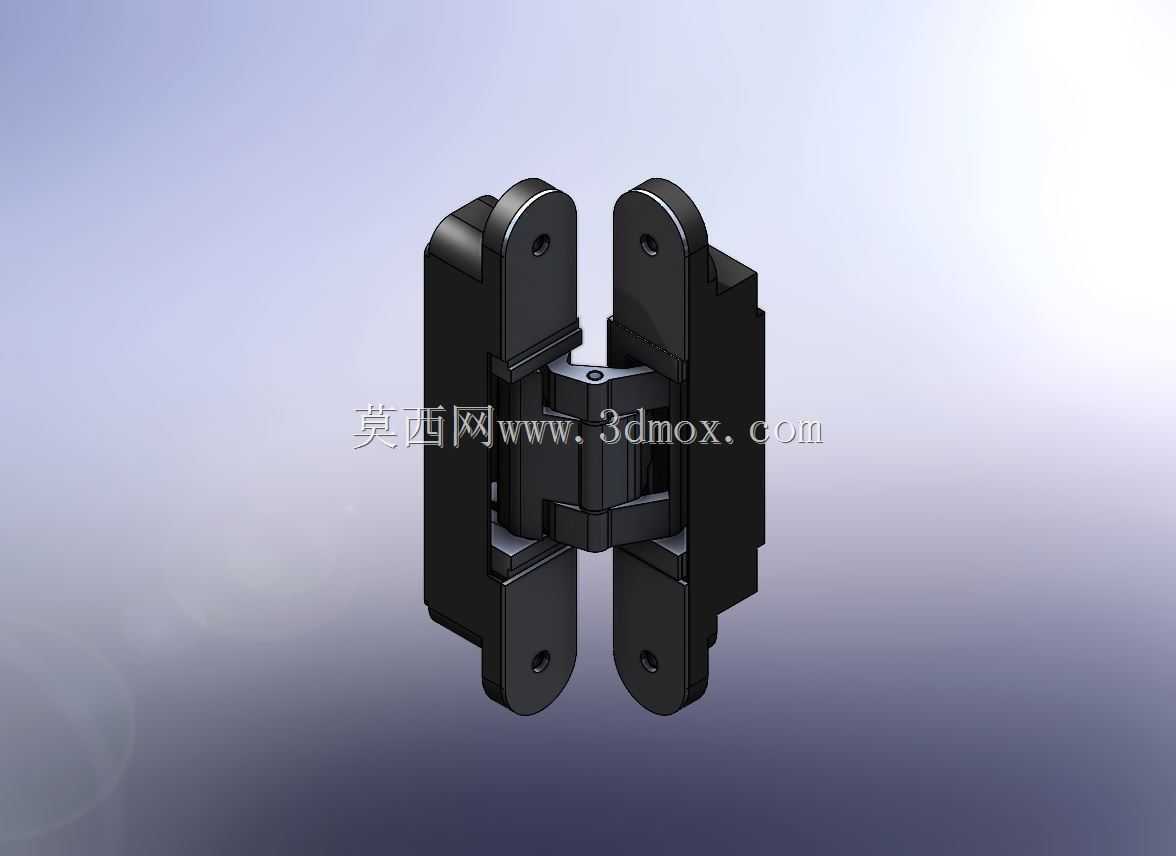

　　从结构设计逻辑来看，整个合页采用对称式分体布局，分为门框固定侧与门扇固定侧两个主体部分，每侧都预留了三个沉头安装孔位，安装时可以直接通过自攻螺丝与门框、门扇的基层固定，不需要额外的焊接或者粘接工序。中间的铰接传动部分采用多段式叠片结构，每一段铰接位都做了耐磨衬套的预留位，实际量产时会嵌入自润滑材质的衬套，既可以降低开合过程的摩擦噪音，也能减少金属部件直接接触产生的磨损，大幅提升合页的整体使用寿命。合页的三维调节结构是这类产品的核心设计点，安装完成后不需要拆卸门扇，就可以通过侧边的调节螺丝分别完成门扇左右、前后、上下三个方向的位置微调，调节行程足够覆盖现场安装时的基层误差，哪怕是墙面、门框安装存在1-2mm的垂直度偏差，也能通过合页调节把门扇调整到横平竖直的状态，大幅降低现场安装的调试难度。

　　从安装边界尺寸来看，这款合页的整体厚度适配40mm以上厚度的门体，门框侧需要铣出的槽位深度控制在18mm左右，门扇侧的铣槽深度与门框侧匹配，槽位的长宽尺寸完全贴合合页主体的外轮廓，不会过度破坏门扇、门框的基层结构，不会因为开槽导致门体结构强度下降。合页的开合角度可以达到180度，完全打开后门扇可以贴靠到同侧墙面，不会像普通明装合页那样存在开门角度限制，适合需要大通行宽度的过道、无障碍通道的门体使用。

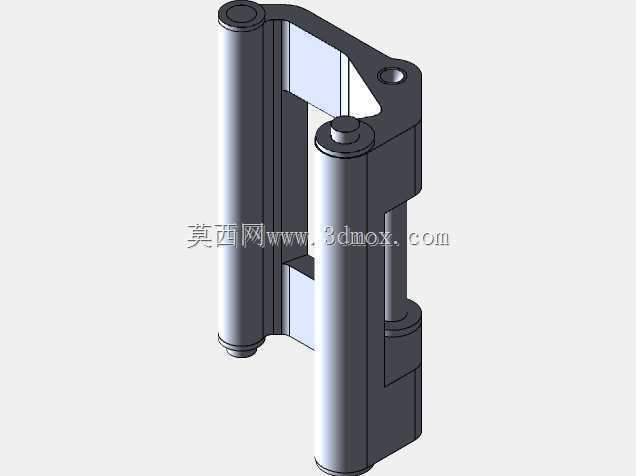

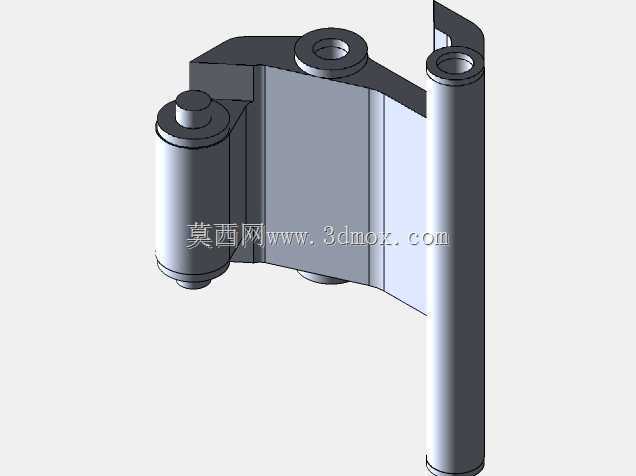

　　建模过程中需要重点关注铰接部件的运动干涉问题，每一段叠片的转动行程都需要做运动仿真验证，确保开合全程没有部件硬摩擦，同时要预留出调节螺丝的操作空间，不能出现安装后调节工具无法伸入操作的问题。合页的外露边角全部做了圆角钝化处理，安装过程中不会划伤施工人员，日常使用也不会因为磕碰导致五金表面掉漆或者变形。表面处理采用哑光黑色喷塑工艺，哪怕是安装在深色门体内部，偶尔露出的部分也能和门体饰面保持视觉统一，不会出现突兀的金属反光。

　　这类暗藏合页和传统明装合页相比，最大的优势在于完全隐藏的视觉效果，同时三维可调的结构能大幅降低现场安装的精度要求，不需要安装工人有极高的木工手艺，只要按照标注的槽位尺寸完成铣槽，后续通过调节螺丝就能完成门体的校准，非常适合批量精装修项目、定制家居的标准化安装使用，能有效提升现场施工效率，减少后期售后维护的成本。在做配套门体建模的时候，需要准确预留合页的安装槽位，槽位的公差要控制在0.5mm以内，间隙过大会导致合页安装后松动，间隙过小则会导致合页无法嵌入到位，影响门体的正常开合。
