转角传感显示装置剖面结构设计

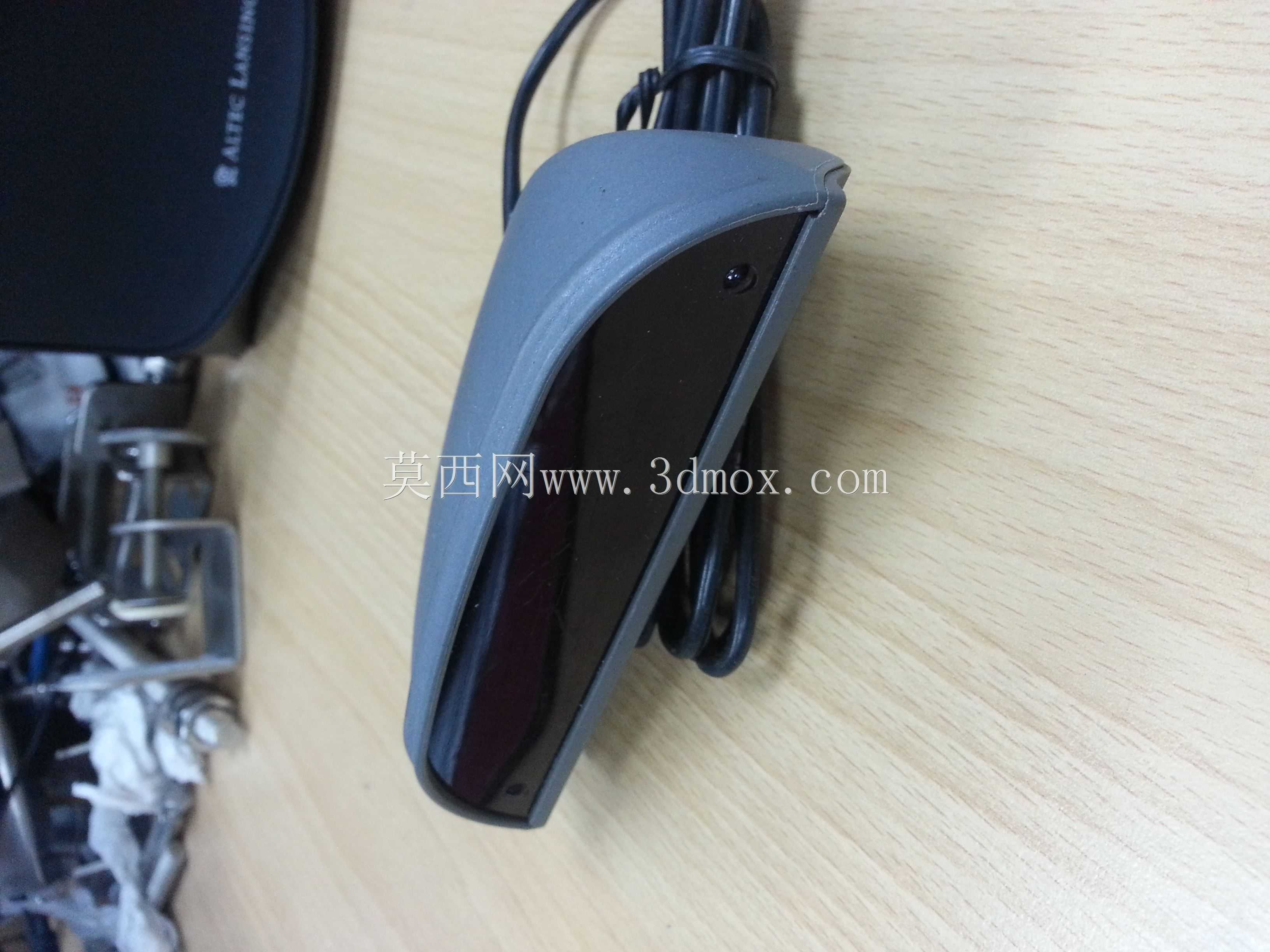

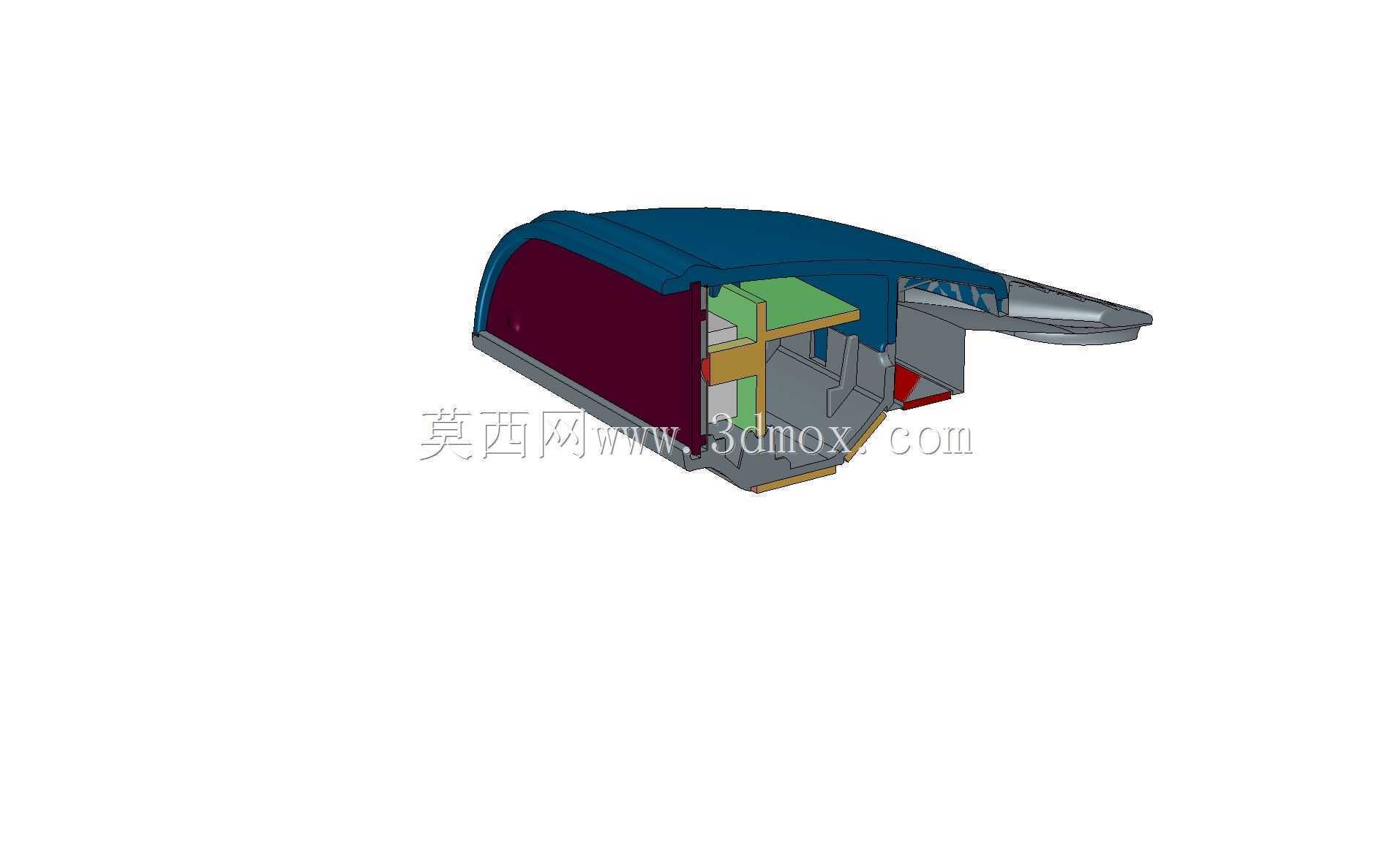

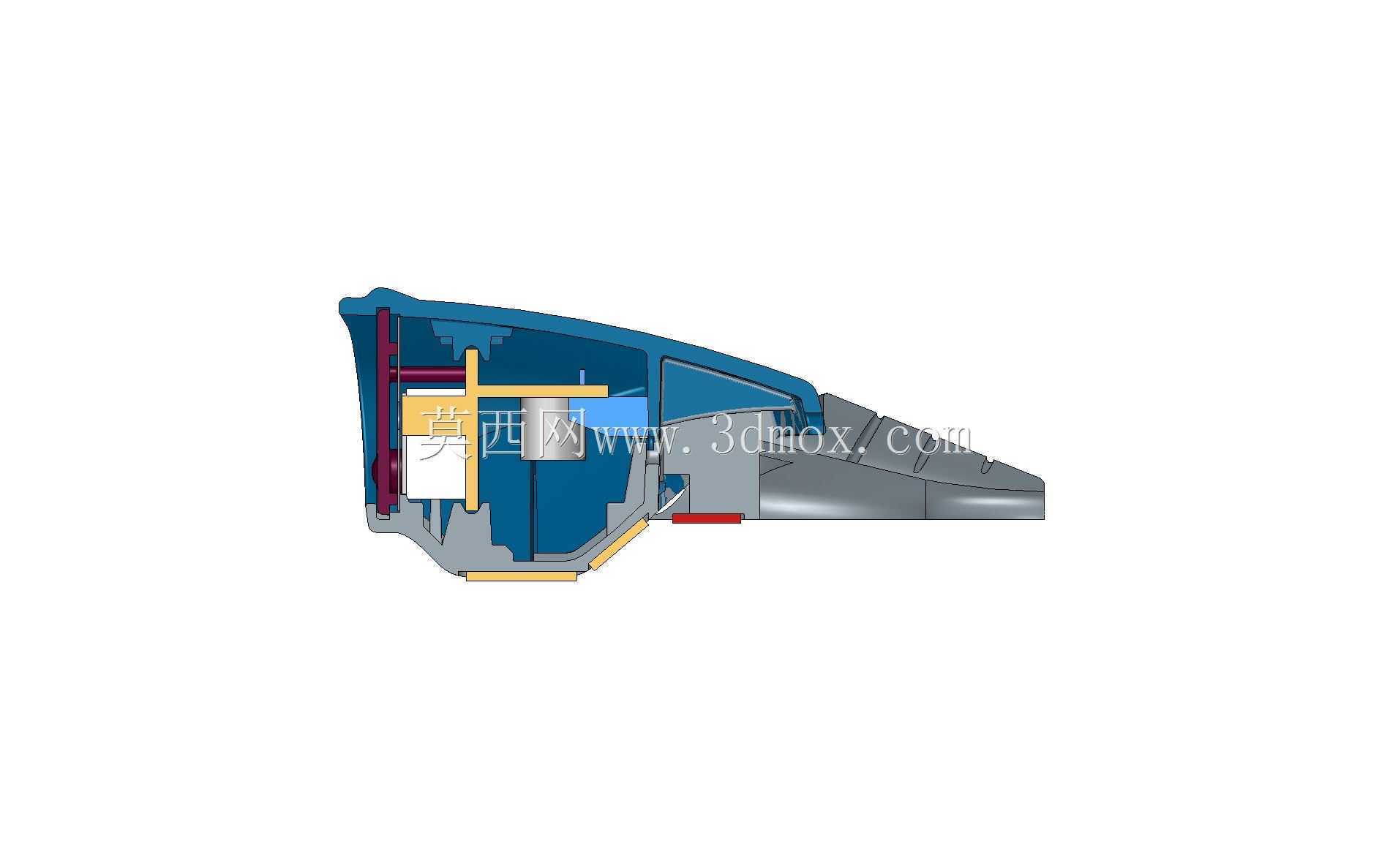

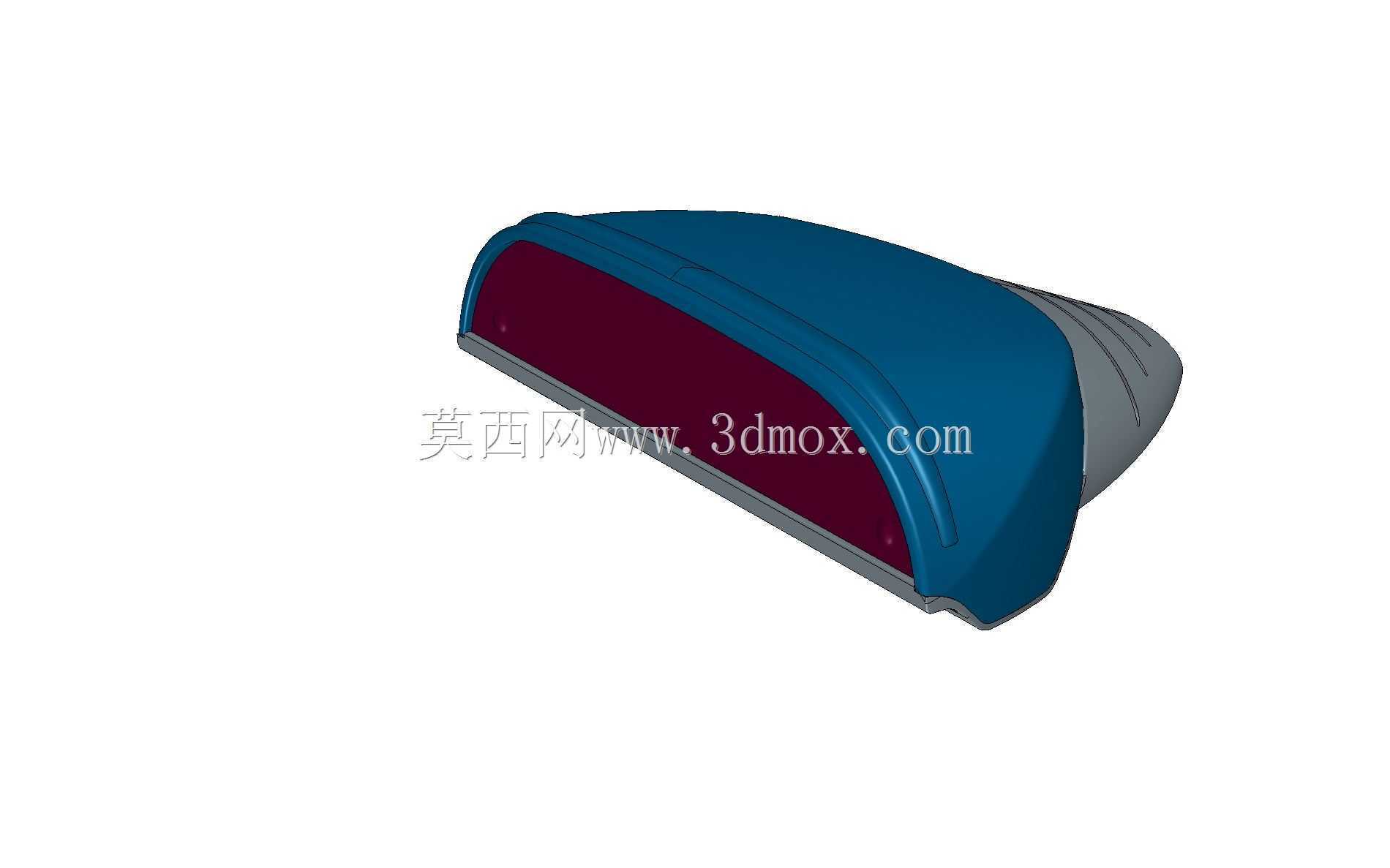

　　在工业自动化生产线的转角位置检测、工程机械的执行件角度反馈、汽车底盘转向系统的角度信号采集场景中，这类集成显示功能的转角传感装置是信号采集端的核心部件，不同于外置独立显示的分体式传感方案，该结构将角度采集、信号处理、数值显示三个功能模块整合在同一壳体内，省去了外接显示面板的布线与安装空间，在紧凑安装场景下的适配性更强。从剖面结构能看到，整个壳体采用楔形流线造型，前端收窄的结构是为了适配安装位置的狭窄间隙，比如工程机械操纵杆的铰接位置、自动化线体转台的侧边安装位，这类位置往往没有多余的平面空间布置方正外形的传感部件，楔形结构可以顺着安装面的斜向轮廓嵌入，不会和周边的运动部件产生运动干涉。内部的结构分层非常清晰，

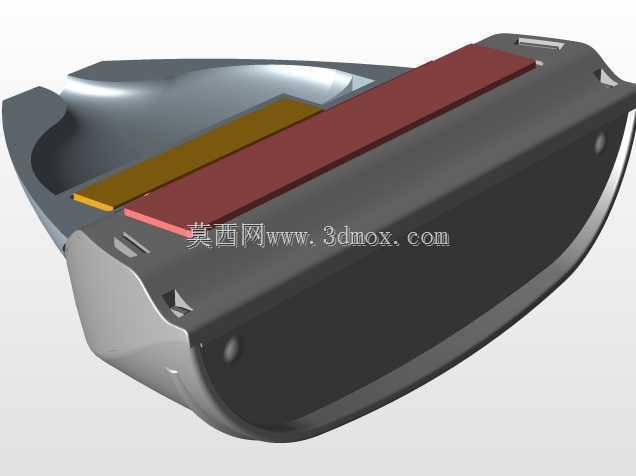

　　靠近安装基准面的一侧布置角度检测核心组件，采用轴系联动的结构，被测转角通过输入轴传递到内部的感应元件，中间的隔层结构做了电磁屏蔽设计，避免车间内的变频器、伺服电机产生的电磁干扰影响信号采集精度，上层靠近透明视窗的位置布置显示模块与信号处理电路板，电路板通过卡扣结构固定在壳体的加强筋上，不需要额外打螺丝固定，减少装配工序的同时也避免了螺丝松动带来的电路板移位问题。壳体的密封结构采用周向嵌入式密封条，从剖面能看到壳体合模面的凹槽结构，密封条嵌入后可以达到IP65级别的防护能力，适配车间多粉尘、偶尔有切削液飞溅的使用场景，底部的出线位置做了橡胶护套的抱紧结构，线缆穿出后可以通过护套的形变卡紧，避免线缆被拉扯时内部接线端子松脱。

　　在安装边界上，该装置的底部预留了两个标准安装孔位，孔距符合工业传感部件的通用安装尺寸，可以直接替换同规格的老式转角传感器，不需要重新加工安装孔位，降低设备改造的工作量。输入轴的伸出长度做了限位设计，和被测转轴连接时只需要采用标准联轴器对接即可，不需要额外调整轴系的插入深度，轴端的密封采用双唇口密封圈，既可以阻挡外部粉尘进入壳体内部，也可以避免内部的润滑脂溢出污染周边部件。显示模块的视窗采用倾斜布置，和安装基准面呈15度夹角，操作人员站在设备旁的常规巡检位置就可以直接看到显示的角度数值，不需要俯身或者歪头调整观察角度，日常巡检时的读数效率更高。内部的走线全部沿着壳体的加强筋凹槽布置，通过线卡固定，

　　避免设备运行时的振动导致线缆和壳体内部的金属棱角摩擦破损，不同功能模块之间的接线采用接插件对接，后期维护更换模块时不需要重新焊接接线，只需要拔下接插件就可以完成模块替换，大幅缩短维护停机时间。在结构强度设计上，壳体的受力位置都做了加厚处理，比如安装孔位周边的壁厚比其他位置厚2mm，避免安装锁紧螺丝时壳体开裂，输入轴的轴承位置做了双层支撑结构，承受径向载荷的能力更强，即使被测转轴存在少量的径向跳动，也不会影响内部检测元件的采集精度，不会出现轴系卡滞的问题。
