立式光通信传感收发装置结构设计

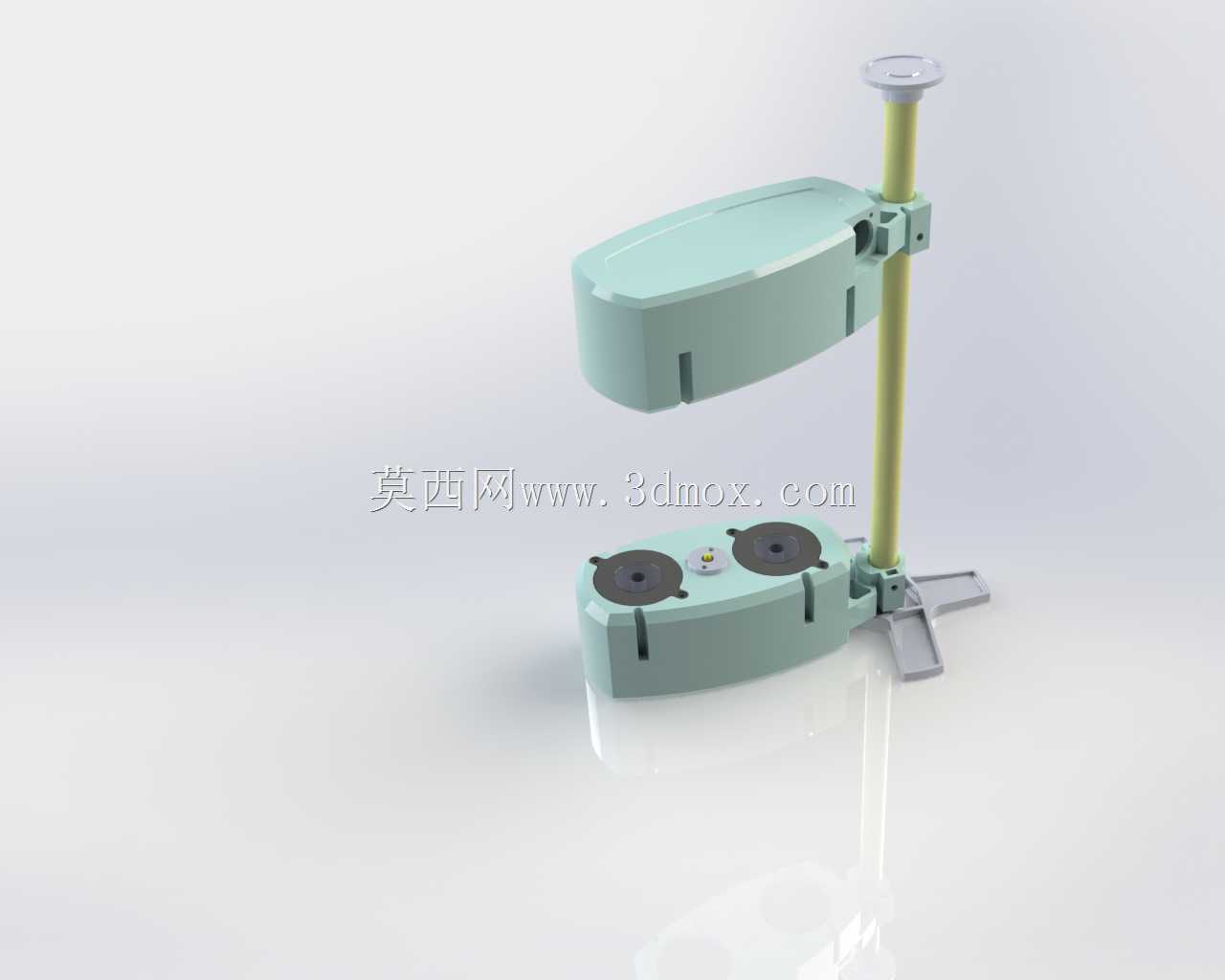

　　这套光通信传感装置的结构设计，核心围绕短距可见光通信场景的落地需求展开，日常多部署在室内工位、实验室操作台、小型工业设备旁侧，承担点对点光信号收发、近距离数据无接触传输的功能，相比传统有线通信方案，省去了布线施工的繁琐，也不会像射频通信那样在电磁受限场景产生信号干扰。从结构组成来看，整套装置分为底座支撑单元、立柱调节单元、信号收发舱体三个核心部分，底座采用分体式支脚布局，两个对称分布的支撑脚向外延伸，配合底座自身的配重腔体，能够在平整台面放置时保持足够的抗倾覆能力，底座上表面设置的两个圆形安装位，分别对应信号处理电路板的固定螺柱与状态指示组件的安装孔位，中间的小型凸起结构预留了功能按键的装配间隙，方便后期调试时进行参数校准。

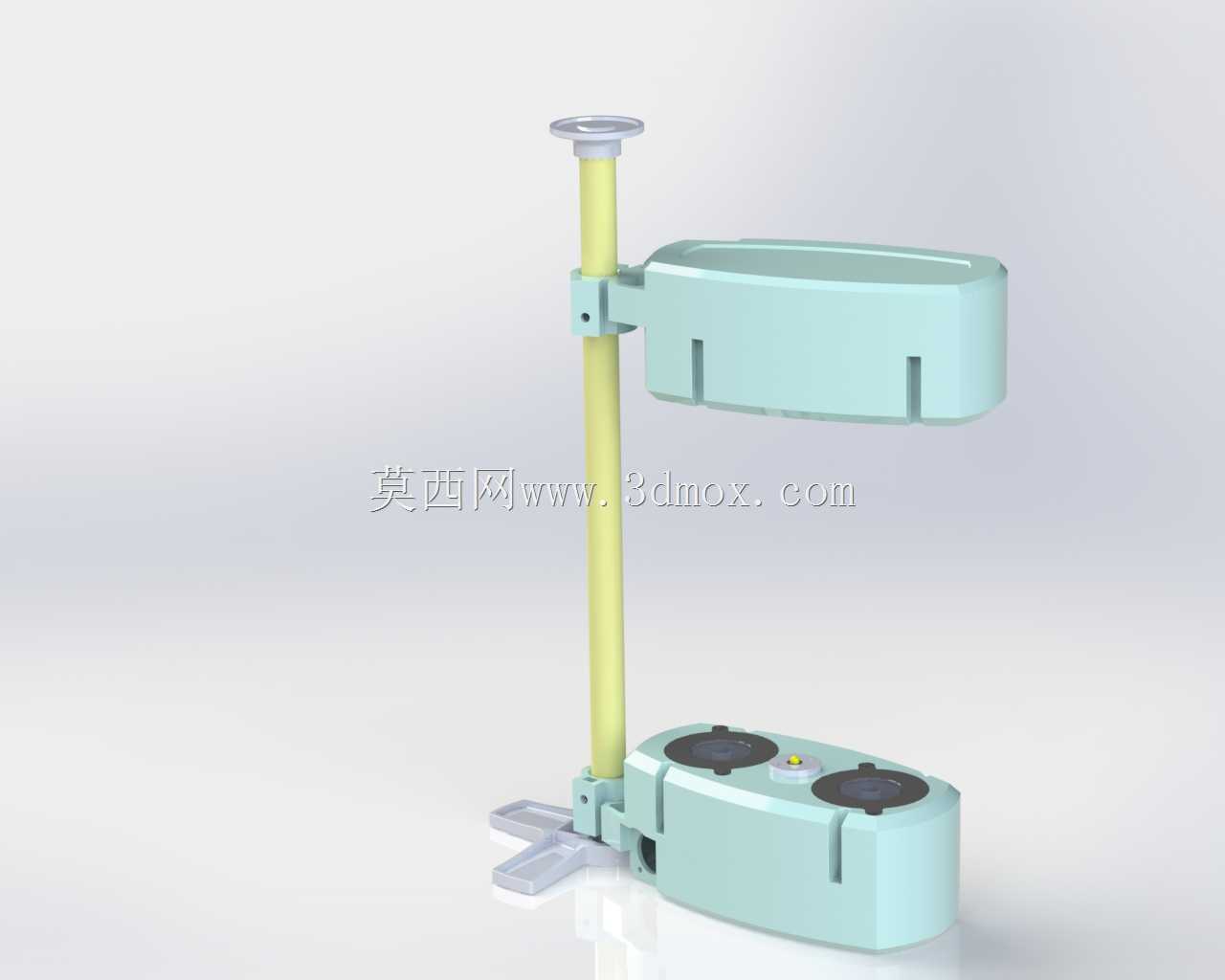

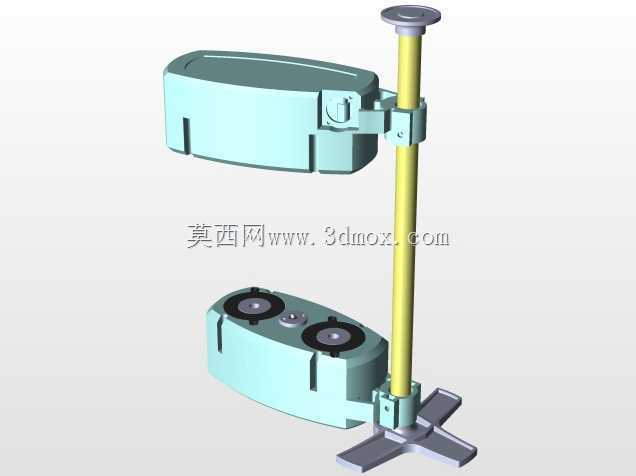

　　立柱部分采用分段式装配设计，下端通过铰接结构与底座侧方的连接座固定，铰接位置预留了锁紧螺钉的安装位，能够根据实际使用场景的信号对准需求，调整立柱的倾斜角度，立柱杆身采用等截面圆管结构，既保证了竖直方向的支撑强度，也为内部走线提供了充足的穿线空间，避免线缆外露造成的剐蹭损坏。上端的信号收发舱体通过抱箍式连接结构固定在立柱上部，抱箍位置同样设置了锁紧结构，能够沿着立柱杆身上下滑动调整高度，也可以绕立柱轴线旋转调整水平朝向，适配不同位置的对端通信设备。舱体本身采用圆角矩形的封闭壳体设计，壳体侧壁预留了多道均匀分布的散热槽，既能够为内部的光电转换元件提供自然散热通道，也可以通过槽位定位内部的光学透镜组件，保证光信号发射与接收的角度精度。

　　整套装置的安装边界充分考虑了桌面部署的空间限制，底座展开后的最大占用宽度控制在较小范围内，立柱的最高升起高度适配常规桌面设备的信号传输高度，不会对桌面其他操作造成遮挡。在设计思路上，所有壳体连接位置均采用卡扣加螺钉的双重固定方式，既方便后期拆装维护内部元件，也能够保证日常使用时的结构密封性，减少灰尘进入舱体内部附着在光学元件表面影响信号传输效率。支脚部分采用略具弹性的工程塑料材质，放置在光滑桌面时能够提供足够的摩擦力，避免轻微碰撞导致装置移位偏离信号对准方向。实际使用过程中，这套装置可以根据对端设备的位置，灵活调整收发舱体的高度、水平角度以及立柱的倾斜角度，始终让光信号收发面保持最佳对准状态，相比固定角度的光通信终端，

　　能够适配更多非固定安装的使用场景，比如临时搭建的实验测试环境、需要频繁调整工位布局的办公区域，或是小型工业设备上需要随设备调试调整信号方向的通信点位。结构设计上充分考虑了加工装配的工艺性，所有塑料壳体零件均采用均匀壁厚设计，避免注塑生产时出现缩痕、变形等缺陷，金属立柱与塑料连接座的配合位置预留了合理的装配公差，既不会因为间隙过大出现晃动，也不会因为过盈量过大导致装配困难。底座内部的腔体空间除了容纳电路板之外，也预留了可选装配配重块的位置，如果应用在振动较大的工业台面上，可以加装金属配重块进一步提升装置的放置稳定性，不需要额外修改外部壳体结构。
