带线束电子线路接插件结构设计

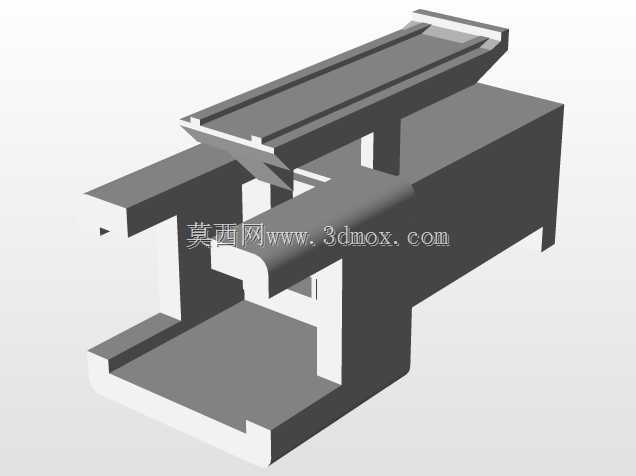

　　做电气配套结构设计快十年，这类带线束的小型连接器是工控、传感类设备里最容易被忽略但又直接影响整机可靠性的部件，很多刚入行的工程师选型时只看引脚定义，往往忽略安装边界和线束应力释放的细节，最后装机阶段要么干涉要么拉脱，返工量不小。这款接插件的设计首先考虑的是小空间内的快速插拔需求，公母端对接时的卡扣结构做了侧向锁止设计，插拔力控制在15-20N区间，既不会因为设备运行振动松脱，也不会因为插拔力过大导致现场维护时拆不下来，卡扣的解锁凸台做了1.2mm的突出量，戴薄劳保手套也能顺利按压解锁，适配产线装配和售后维护的实际操作场景。从应用场景来看，这类连接器多用于小型传感器、低压信号线路的接驳，比如设备内部的位置传感信号传输、

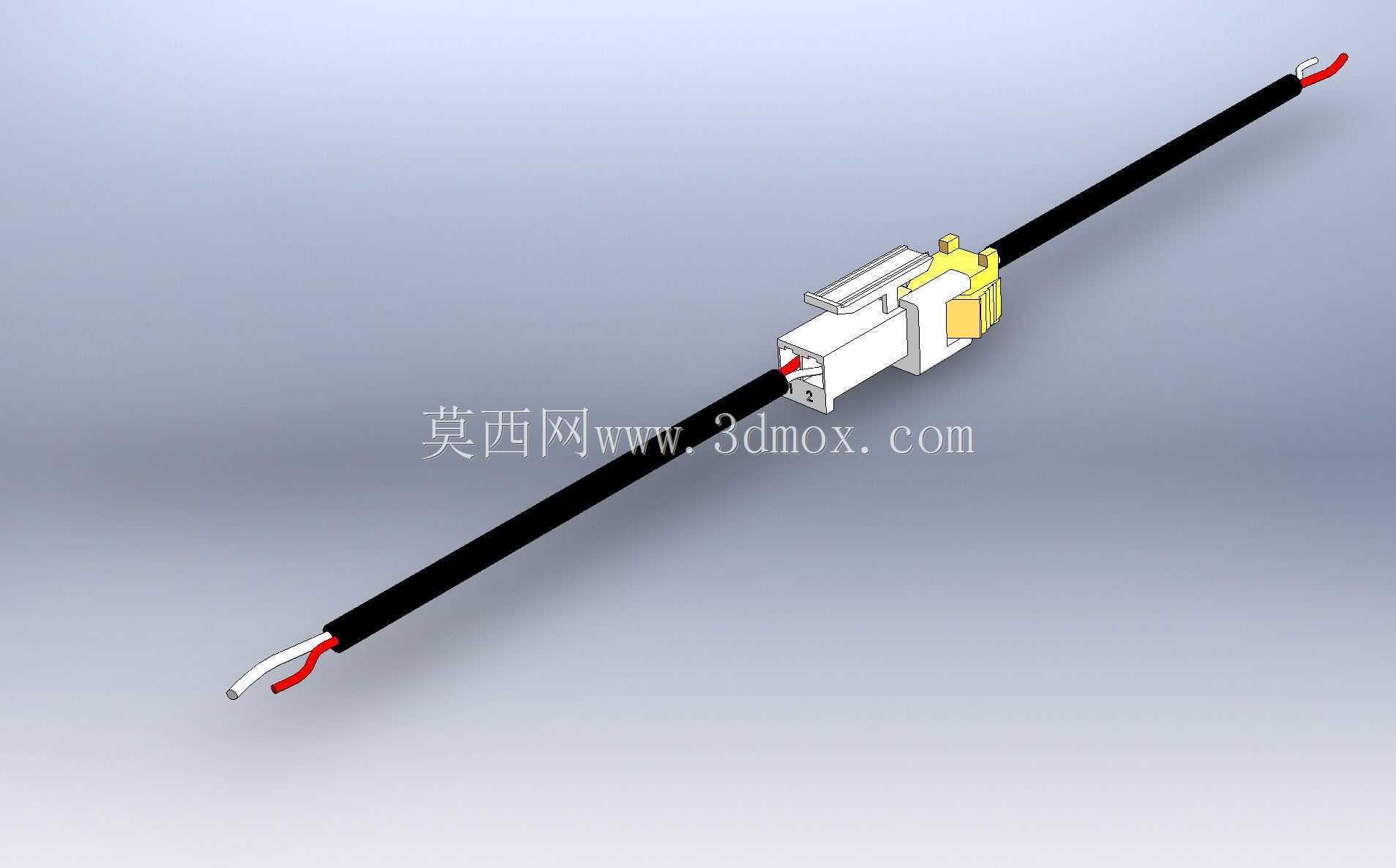

　　小型执行器的供电接线，工作电压一般在36V以下，属于弱信号连接范畴，所以绝缘本体采用了阻燃PBT材质，耐温范围覆盖-20℃到85℃，满足普通工业车间的环境温度要求，不会因为设备局部发热导致壳体变形。线束部分的设计做了两端应力释放处理，连接器尾部的出线位置做了锥形收口，和线束外被的过盈量控制在0.3mm，装配后线束在根部弯折时不会直接拉扯内部焊盘，避免长期弯折导致的线芯断裂，线束两端剥线位置做了搪锡处理，露出的线芯长度控制在5mm，既方便接线时的端子压接，也不会因为裸露线芯过长导致相邻引脚短路。外形尺寸上，连接器本体的最大宽度只有8.2mm，总长度不含线束是17.5mm，安装时不需要预留太大的操作空间，哪怕是在密集排布的电气仓内，

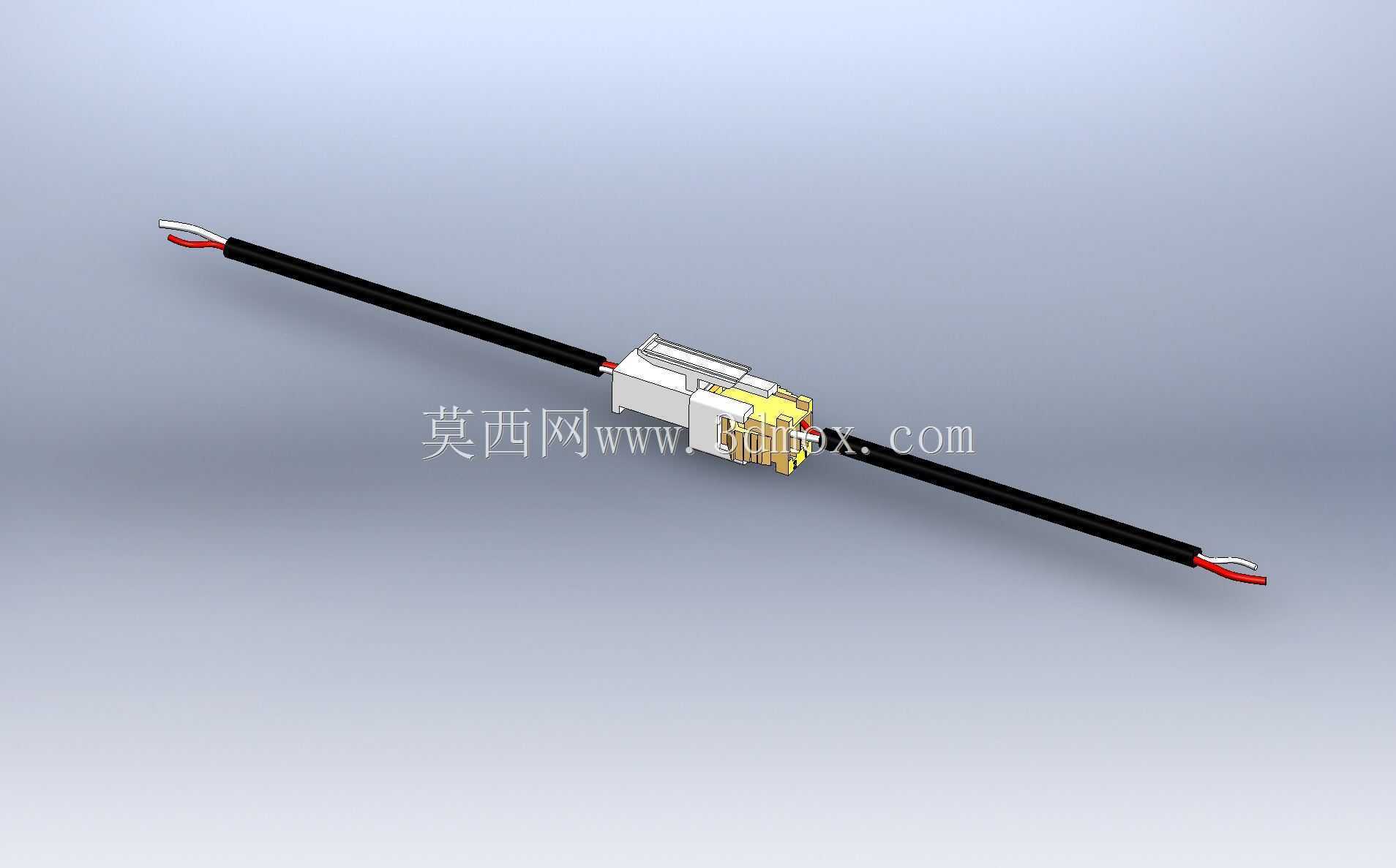

　　相邻两个连接器的中心距只要留到12mm就能顺利完成插拔，不会出现手指伸不进去的情况。安装边界方面，这款连接器属于线对线连接类型，不需要额外的面板固定孔，直接通过线束走线槽固定即可，对接完成后整体的径向晃动量控制在0.2mm以内，不会因为设备运行的持续振动导致接触电阻波动，内部的接触端子采用了铜镀锡材质，接触电阻小于10mΩ，弱信号传输时不会出现信号衰减的问题。设计过程中特意把锁扣的位置放在了连接器的上侧，和线束出线方向呈90度夹角，现场布线时不管是水平走线还是垂直走线，都不会因为线束的弯折挡住解锁卡扣，之前接触过不少同类型接插件把锁扣做在出线侧，布线后卡扣被线束顶住，根本没法按压解锁，维护时只能剪线重接，非常麻烦。

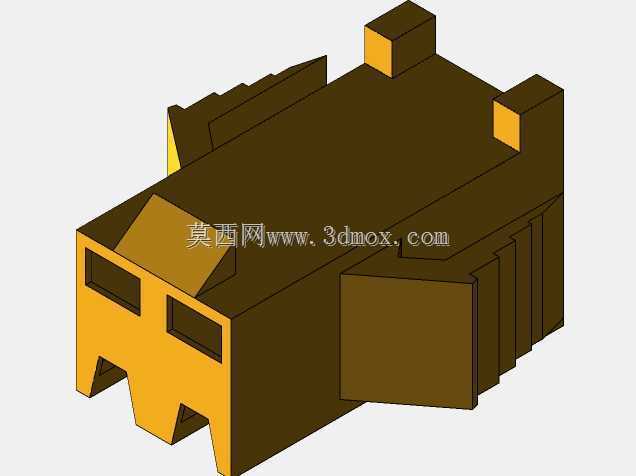

　　另外本体上的定位凸台做了不对称设计，公母端对接时只有正确的方向才能插进去，完全避免反插的可能，装配时不需要额外做方向标识，新员工也能快速完成装配，不会出现插反导致的针脚弯断问题。线束的外被采用了常规的PVC绝缘材质，耐普通油污，普通工业车间的切削液飞溅、少量粉尘环境都能适应，不需要额外做防护套，如果是在有油污浸泡的场景，只需要在尾部对接位置加一圈热缩管密封就能满足防护要求，拓展性比较强。从建模的角度来说，这款模型把内部的端子卡位、卡扣的弹性变形空间都做了还原，不是单纯的外观模型，做结构干涉检查时可以直接调用，能准确模拟实际装配后的空间占用，不会出现建模时看着能装下，实际装机时干涉的问题，尤其是卡扣的突出尺寸、线束的最小弯折半径都按照实际物料参数做了设定，做布线仿真时的参考价值很高。
