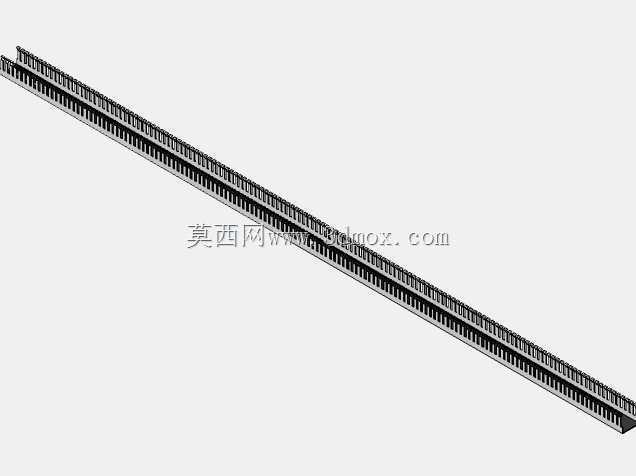

长条形线性导向布线槽结构三维建模

　　在工业设备布线、自动化产线走线、电气柜内部线缆排布场景中，这类长条形线性导向布线槽是非常常见的结构件，日常做设备布局设计时，这类构件的建模精度直接影响后续线缆装配的干涉检查结果，很多新手建模时容易忽略槽体侧壁的卡扣细节，导致实际装配时线缆固定卡扣无法卡入槽壁预留的卡位，出现装配干涉。从结构设计角度看，这类线槽的主体采用等截面拉伸的基础建模逻辑，槽体内部的卡位凸筋沿长度方向等距分布，每段凸筋的间距需要匹配常规工业线缆的固定扎带宽度，同时槽口的翻边结构做了圆弧过渡处理，避免穿线时刮破线缆绝缘层，这部分细节在建模时不能直接做直角锐边，必须按照实际加工的冲压圆角参数做倒圆处理，否则后续出工程图时会出现工艺性错误。实际应用中，

　　这类线槽可以沿设备机架的型材表面贴装，也可以通过底部预留的安装孔配合自攻螺丝固定在钣金安装面上，建模时需要提前预留安装孔的沉头深度，避免螺丝头部突出槽底影响线缆铺设。槽体的整体截面宽度、内部净空高度需要根据所容纳的线缆总外径做匹配设计，比如常规的控制线缆铺设场景，槽内填充率不能超过60%，建模时的内部净空尺寸需要按照这个填充率反推，不能只按照线缆理论外径做刚好贴合的尺寸，否则实际穿线时会出现线缆挤压、散热空间不足的问题。从建模思路来说，这类长尺寸构件不需要做全长度的细节阵列，可以先绘制单段带卡位凸筋、安装孔的单元段，再根据实际使用长度做线性阵列，同时在阵列时要注意两端的安装孔位距离端部的尺寸要符合安装规范，

　　通常端部第一个安装孔距离槽体端面的距离控制在50mm以内，避免槽体端部悬空出现变形。槽体侧壁的厚度需要根据槽体总长度做匹配，长度超过1米的线槽，侧壁厚度不能低于1.2mm，否则长距离铺设时容易出现侧向弯曲变形，建模时的壁厚参数要和实际冲压加工的板材厚度保持一致，不能随意设置壁厚导致后续加工时出现板材选用错误。另外，这类线槽的拼接结构也需要在建模时体现，相邻两段线槽对接时，端部的插接凸台和凹槽要做间隙配合，预留0.2mm的装配间隙，方便现场安装时快速拼接，不需要额外做焊接或者粘接处理。很多设计人员在做这类构件建模时，容易忽略槽体底部的排水孔设计，在户外设备或者潮湿环境使用的线槽，底部需要每隔300mm设置一个直径5mm的排水孔，

　　避免槽内积水浸泡线缆，这部分结构虽然细小，但直接影响构件的实际使用寿命。从安装边界来看，这类线槽转弯位置需要配套的转角连接件，建模时线槽的端部截面尺寸要和转角件的接口尺寸完全匹配，不能出现尺寸偏差导致拼接缝隙过大，影响线缆防护效果。在做整机设备的布线仿真时，线槽的三维模型需要设置准确的物理属性，包括材质的摩擦系数、刚度参数，这样在线缆柔性仿真时才能准确模拟线缆穿入槽体时的阻力，提前预判穿线难度，避免现场装配时出现线缆无法穿入的问题。槽体表面的处理方式通常为喷塑或者镀锌，建模时不需要做表面纹理的细节刻画，但需要在模型属性里标注表面处理的要求，方便后续出BOM表时直接提取参数。另外，槽体内部的凸筋高度不能过高，否则会占用槽内的有效布线空间，通常凸筋高度控制在3mm左右，刚好可以卡住扎带即可，过高的凸筋不仅浪费材料，还会导致线缆铺设时出现凸起，影响槽盖的闭合。槽盖和槽体的配合采用卡扣式结构，建模时卡扣的过盈量要控制在0.1mm以内，过盈量太大会导致槽盖难以扣合，过盈量太小则容易出现槽盖脱落的问题，这部分配合尺寸需要结合所选塑料材质的弹性模量做计算，不能凭经验随意设置。在做设备的维护空间设计时，线槽的安装位置要距离设备的运动部件至少20mm以上，避免设备运行时运动部件刮擦槽体或者线缆，建模时可以通过干涉检查功能提前验证这个安全距离是否满足要求，不需要等到现场安装时再调整位置。
