带尼龙底座可调支撑脚结构设计

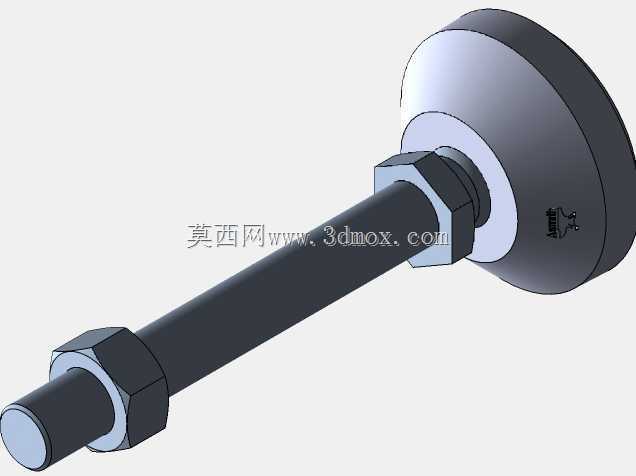

　　这款可调支撑结构的核心应用场景覆盖轻工装配流水线、非标检测台架、小型物料输送架体、实验室测试工装等需要对设备底部进行水平度微调的安装场景，在设备落地安装环节，这类支撑件是替代固定脚座的核心选型部件，能够抵消地面不平整带来的设备倾斜问题，避免设备运行过程中因受力不均产生的振动偏移、传动部件偏磨等问题。从结构功能来看，底部的尼龙底座采用大直径盘式设计，接触地面的端面做了平整化处理，尼龙材质本身具备一定的阻尼特性，既可以避免金属底座直接接触地面划伤环氧地坪或者瓷砖地面，也能吸收设备运行产生的小幅高频振动，减少振动向地面传递的路径，相比全金属支撑脚，尼龙底座的防滑性能更优，在光滑地面上使用时不会出现受力滑移的问题。

　　中间的调节螺杆采用全牙外螺纹设计，配套两个六角锁紧螺母，安装时螺杆上端旋入设备底部的预设内螺纹孔内，通过旋转螺杆调整整体支撑高度，待四个支撑脚全部调整到设备水平度符合要求后，将两个六角螺母分别向设备底座方向和尼龙底座方向旋紧锁死，避免设备长期运行过程中螺杆受振动出现回转松动，导致水平度失准。设计过程中首先确定了支撑的额定承载边界，尼龙底座的直径取值参考了常用中小型设备的单脚承载需求，盘式底座的厚度做了加强处理，避免长期承压出现底座凹陷变形；螺杆的长度预留了足够的调节行程，能够适配地面存在一定高度差的安装场景，螺杆与尼龙底座的连接部位做了防脱限位结构，防止调整过程中螺杆从底座中脱出，同时保证螺杆旋转时底座不会跟转，

　　单人即可完成水平调整操作，不需要额外伸手固定底部底座。从安装边界来看，这类支撑脚安装时不需要在地面做打孔固定，属于无地脚安装的支撑部件，只需要在设备底部的支撑梁位置加工对应规格的内螺纹孔即可完成装配，相比膨胀螺栓固定的脚座，安装效率更高，也不会破坏地面结构，后期设备移位调整时也不会留下地面安装痕迹。螺杆的螺纹规格选用通用公制粗牙螺纹，适配市面上多数标准型材架体、钣金机架的底部安装孔位，不需要额外做转接件设计，选型替换时通用性更强。尼龙底座的边缘做了圆弧过渡处理，没有尖锐棱角，安装调整过程中不会划伤操作人员的手部，也避免设备移位时底座边缘磕碰地面造成涂层破损。两个锁紧螺母的对边尺寸采用标准六角规格，

　　使用普通活动扳手或者开口扳手即可完成锁紧操作，不需要配备专用工具，现场安装调试的便利性更高。在实际使用场景中，这类支撑脚不仅可以用于固定式设备的调平，也可以用于需要频繁移位的小型可移动设备的临时支撑，当设备移动到指定位置后，调整支撑脚高度让脚轮离地，即可让设备稳定固定在当前位置，不需要额外设置地刹器等固定部件。结构设计时充分考虑了不同工况的使用需求，尼龙材质具备耐弱酸碱腐蚀的特性，在部分有轻度腐蚀的车间环境中也能长期使用，不会像铸铁底座那样容易出现锈蚀卡死的问题，后期维护调整时螺杆转动顺畅，不会因为锈蚀导致调节失效。螺杆表面做了发黑防锈处理，长期在潮湿车间环境中使用也不会轻易生锈，保证调节结构的长期可靠性。整体结构没有复杂的异形零件，所有部件都可以采用常规加工工艺生产，制造成本可控，适合批量配套各类非标设备、标准机架使用。
