工业嵌入式触控人机交互操作终端

　　这款工业级人机交互终端的三维结构，是针对车间复杂工况下的设备操控需求搭建的，日常主要部署在自动化产线控制柜、单机设备操作侧、成套机组操控工位，承担设备运行参数可视化、工艺指令下发、运行状态告警、生产数据实时调取的核心作用，一线操作与运维人员可直接通过触控屏幕完成参数调整、故障复位、配方切换等操作，无需拆解设备柜体接触内部控制元件，大幅降低现场操作的安全风险与设备误触概率。

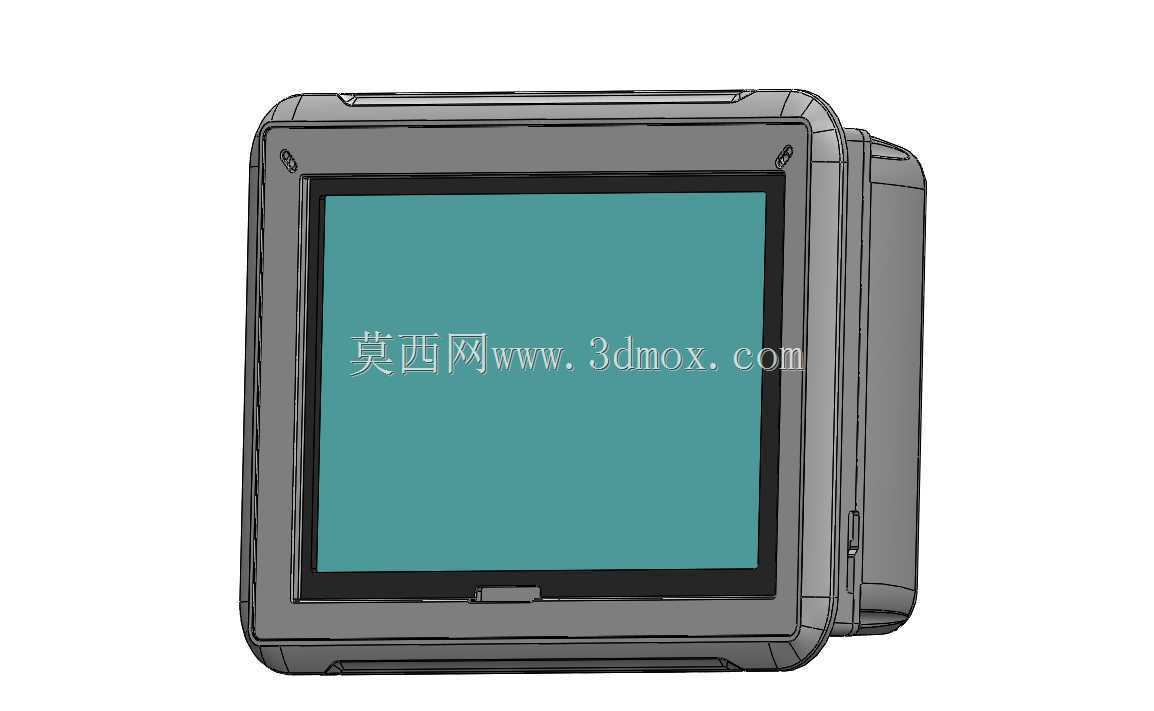

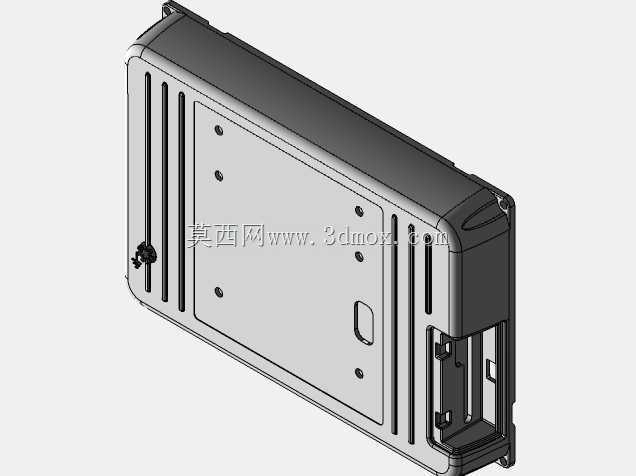

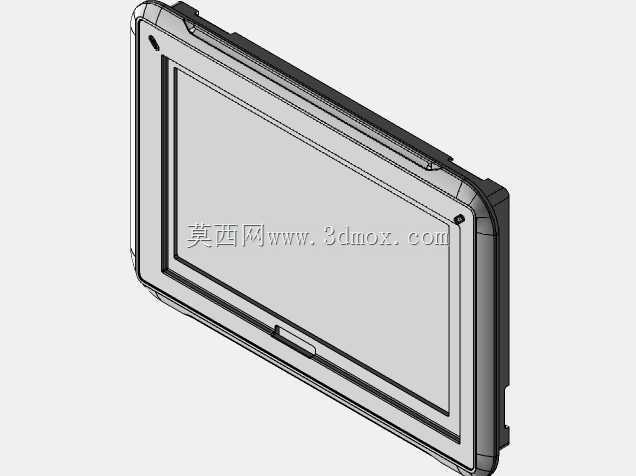

　　从结构设计逻辑来看，整机采用方正带圆角的封闭式壳体造型，壳体边缘做了加厚的防撞筋条设计，能够抵御车间内常见的工具磕碰、物料剐蹭，屏幕区域做了内凹式的边框防护，避免屏幕直接受外力冲击造成碎裂；屏幕占比经过反复校核，在保证足够触控操作区域的前提下，预留了边框的安装固定位与密封胶条安装槽，可适配嵌入式安装、悬臂安装、面板开孔安装等多种现场部署方式，壳体侧面预留了通讯接口、电源接口的安装位，接口区域做了下沉式设计，可配套防水接头使用，满足多尘、潮湿工况下的防护需求。

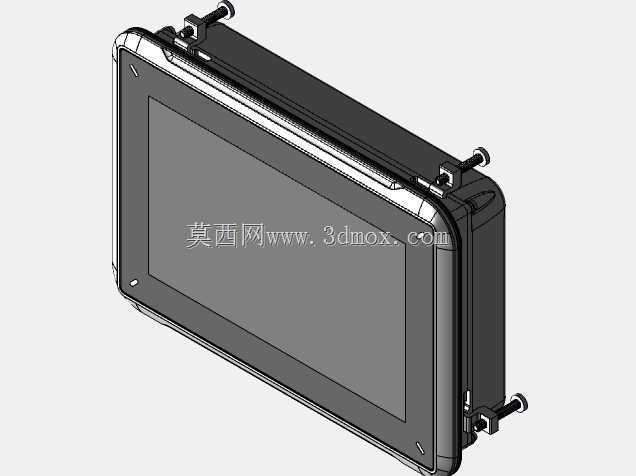

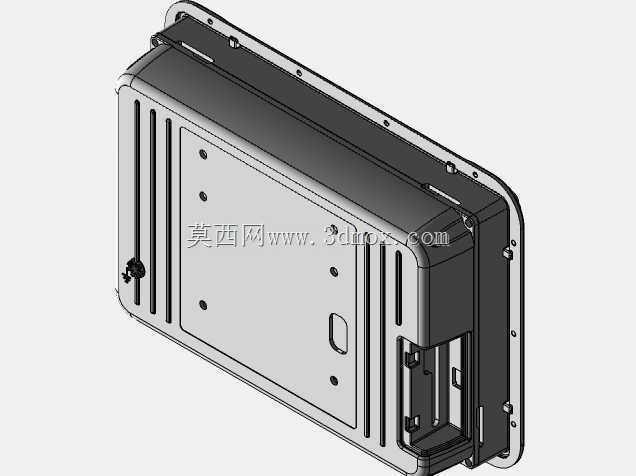

　　在安装边界的尺寸校核上，建模阶段充分考虑了现有工业柜体的通用开孔尺寸规范，壳体的嵌入深度控制在常规控制柜的内部容纳范围内，不会与柜内排布的PLC、继电器、接线端子等元件产生空间干涉；背部的安装卡扣位置做了可调式的结构预留，可适配不同厚度的柜板安装，屏幕的可视角度做了结构优化，操作人员站立操作时无需刻意调整视角即可清晰读取屏幕显示内容，触控区域的响应范围做了边缘冗余设计，戴劳保手套操作时也能精准触发指令，不会出现边缘触控失灵的问题。

　　壳体的拼接结构采用卡扣加紧固件的双重固定方式，既方便后期运维时拆解检修内部电路板、屏幕模组，也能保证长期运行下的结构稳定性，不会因为车间设备运行产生的持续振动出现壳体松脱、缝隙变大的问题；屏幕前方的防护层与壳体之间预留了密封胶圈的安装槽，可根据使用场景选配不同防护等级的密封件，最高可适配喷淋、多粉尘的严苛生产场景。

　　建模过程中对所有的安装孔位、卡扣结构、接口位置都做了精准的尺寸约束，结构工程师可直接基于该模型修改适配不同尺寸的屏幕模组、不同类型的通讯接口，快速衍生出适配不同行业需求的专用型号，比如针对食品加工行业可修改壳体材质为食品级不锈钢结构，针对防爆工况可加厚壳体并增加防爆密封结构，针对小型单机设备可等比例缩小整体尺寸适配小空间安装需求；模型的结构拆分完全按照实际生产的装配逻辑搭建，每个零部件都预留了合理的拔模斜度与壁厚，可直接用于开模生产的结构参考，也可用于设备整体装配时的干涉检查，提前规避安装时的空间冲突问题。

　　在实际产线应用中，这类终端往往需要和PLC、传感器、变频器等工控元件实时通讯，因此建模时也预留了内部电路板的安装空间与走线槽位，内部的支撑筋条既可以增强壳体的结构强度，也可以用于固定内部线束，避免设备运输、运行过程中线束晃动造成接口松脱；屏幕与壳体之间的缓冲泡棉安装位也做了明确的结构预留，可缓冲振动对屏幕模组的冲击，延长设备在高振动工况下的使用寿命。
