台式机CPU散热金属防护网罩结构设计

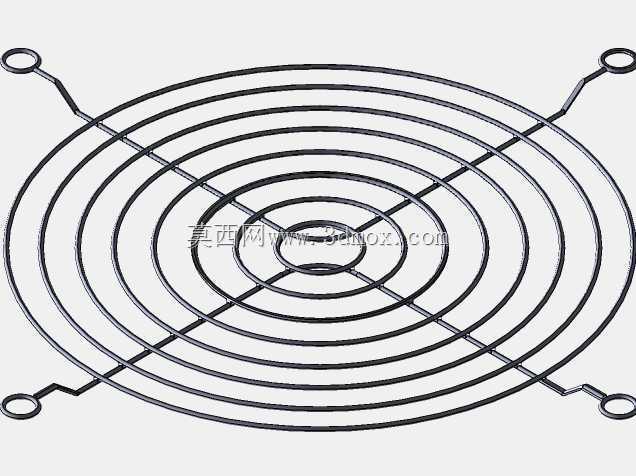

　　日常做PC硬件结构配套设计时，CPU散热风扇的防护网罩是很容易被忽略但直接影响整机运行稳定性的部件，很多装机场景里，裸露的扇叶很容易被机箱内部走线、脱落的扎带端头或者后期维护时误触的工具剐蹭，轻则打坏扇叶造成动平衡失效引发异常震动噪音，重则卡停风扇导致CPU过热降频甚至触发硬件保护断电，这类防护网罩的核心作用就是在不明显阻碍风道流通的前提下，形成物理隔离屏障。这款网罩采用同心圆金属丝弯折成型的结构，没有采用常见的塑料注塑网格方案，金属丝的结构强度更高，长期在机箱内部高温环境下不会出现老化脆裂的问题，同心圆的排布方向顺着风扇的出风旋向设置，相比横竖交叉的网格结构，对气流的切割扰动更小，能有效降低气流穿过网罩时产生的风切噪音。

　　从安装边界来看，四个固定挂耳完全适配标准120mm规格CPU散热风扇的安装孔位，挂耳末端的环形孔位可以直接匹配风扇自带的自攻螺丝或者橡胶减震钉，不需要额外做孔位适配，安装时网罩和扇叶之间预留了足够的安全间隙，不会出现金属丝蹭到扇叶的问题。设计过程中首先要匹配对应风扇的整体外径，网罩的最外圈金属环直径略大于风扇外框尺寸，保证能完全覆盖扇叶的旋转扫掠区域，不会出现防护盲区；四根径向的支撑筋从中心环延伸到四个固定挂耳位置，既承担整个网罩的结构强度支撑，避免金属网受外力挤压变形触碰扇叶，又尽可能减少径向筋条的数量，降低对气流的阻挡。金属丝的直径选型经过反复验证，过细的话结构刚性不足，运输或者安装过程中容易出现变形，

　　过粗则会增加风阻同时提升不必要的材料成本，最终选定的线径可以保证日常徒手按压不会出现永久形变，同时气流穿过时的压损控制在极低水平，不会影响散热风扇的实际送风效率。在实际装机应用场景中，这类金属网罩除了防护扇叶的作用，还能一定程度上梳理紊乱的进风气流，让进入散热鳍片的气流更加平顺，提升鳍片的热交换效率，尤其是对于下压式CPU散热器来说，网罩安装在风扇进风侧，还能阻挡机箱内部较大的灰尘团、线材纤维直接附着在扇叶或者鳍片缝隙中，延长散热器的维护清理周期。四个固定挂耳做了阶梯式的弯折处理，弯折高度刚好匹配风扇外框的安装面高度，安装后网罩平面和扇叶平面保持平行，不会出现一侧贴紧扇叶的安装偏差，挂耳的弯折处做了圆弧过渡，没有尖锐的裁切边角，

　　安装时不会划伤安装人员的手指，也不会割破机箱内的线材绝缘层。从结构建模的角度来看，整个网罩的特征全部采用扫掠成型，每一圈同心圆的间距保持均匀，径向支撑筋和圆环的衔接处做了平滑过渡，没有应力集中的直角拐点，金属丝表面的钝化处理特征也在模型中做了还原，方便后续做装配干涉检查时，能精准模拟实际零件的装配间隙，避免设计阶段出现尺寸误判导致的装配问题。
