内燃机活塞连杆组装配结构三维设计

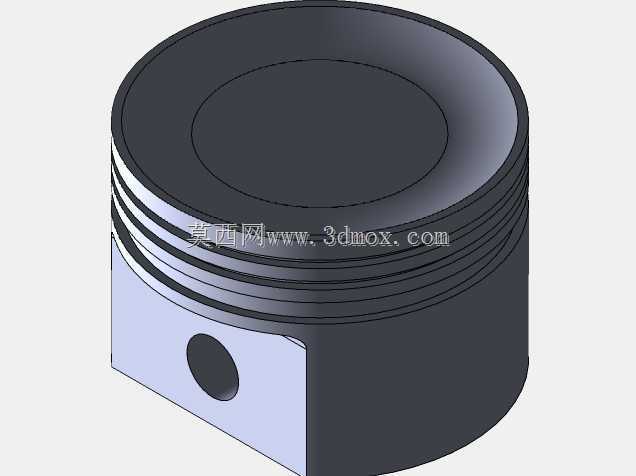

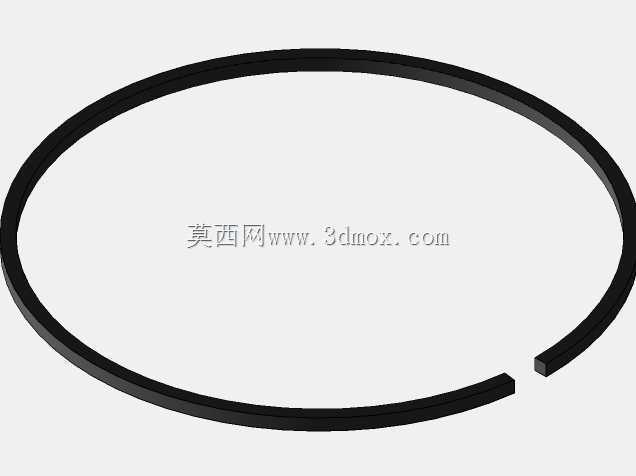

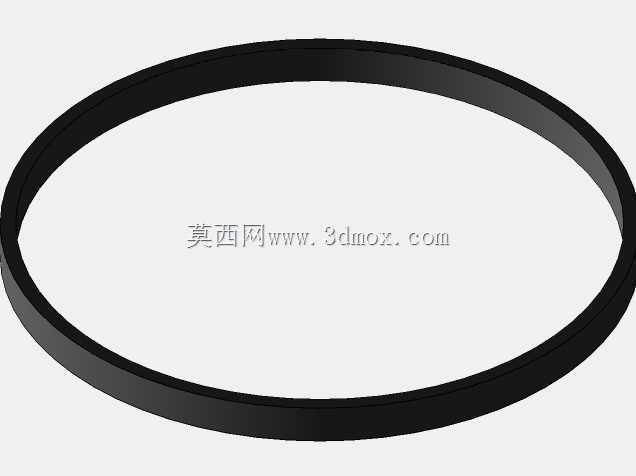

　　这套活塞连杆组件的三维建模，完全围绕往复式内燃机的实际工况做结构还原，建模过程中优先考虑了组件在缸体内的运动边界与装配干涉问题，没有做多余的外观修饰，所有结构特征都服务于实际运行需求。活塞头部的环槽设计是整个建模的核心细节之一，三道环槽分别对应两道压缩环与一道油环，环槽的宽度、深度以及槽岸的高度都参考了量产内燃机的通用尺寸规范，压缩环槽的侧面做了微小的锥度预留，用来匹配实际装配中活塞环的侧隙要求，避免热态下活塞环卡滞导致密封失效；油环槽的径向位置开有均匀分布的回油孔，建模时特意保留了孔位的倒角特征，防止加工后锐边刮伤缸壁，同时回油孔的通径大小也做了对应匹配，保证刮下的润滑油能顺利回流到曲轴箱，不会在环槽区域积碳。

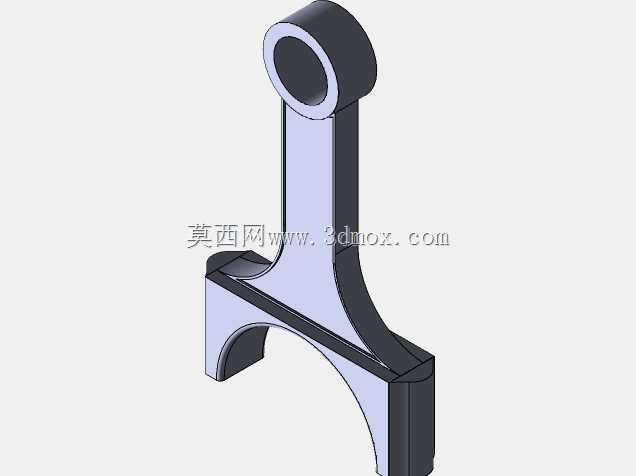

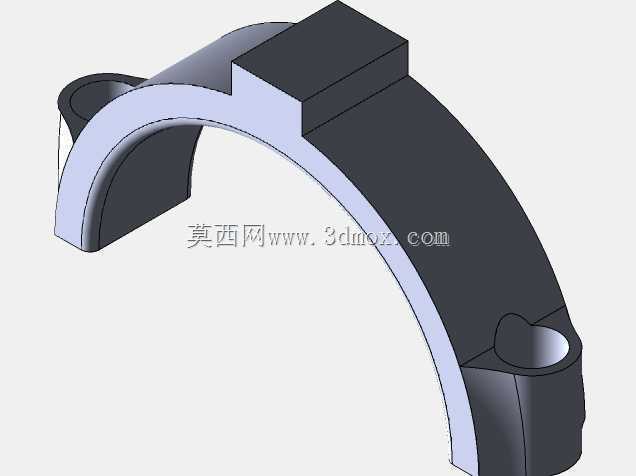

　　活塞销座的位置做了偏心处理，偏移方向朝向主推力面，这个细节是为了缓解活塞在上止点换向时对缸壁的敲击，建模时严格控制了偏心量，偏移过大反而会加剧活塞裙部的偏磨，偏移量过小则起不到降噪减磨的作用；销座内部的衬套安装位做了台阶限位，保证活塞销装配后不会出现轴向窜动，同时销座与活塞本体的过渡区域做了大圆角处理，分散燃气压力带来的应力集中，避免高负荷下销座位置出现开裂。连杆部分的建模采用了变截面工字梁结构，这种结构相比等截面杆身能在保证结构强度的前提下大幅降低往复运动质量，减少曲轴运转时的惯性载荷；连杆小头的衬套安装孔与活塞销的配合间隙做了对应预留，大头的剖分面采用平切口设计，匹配多数中小排量内燃机的连杆加工工艺，

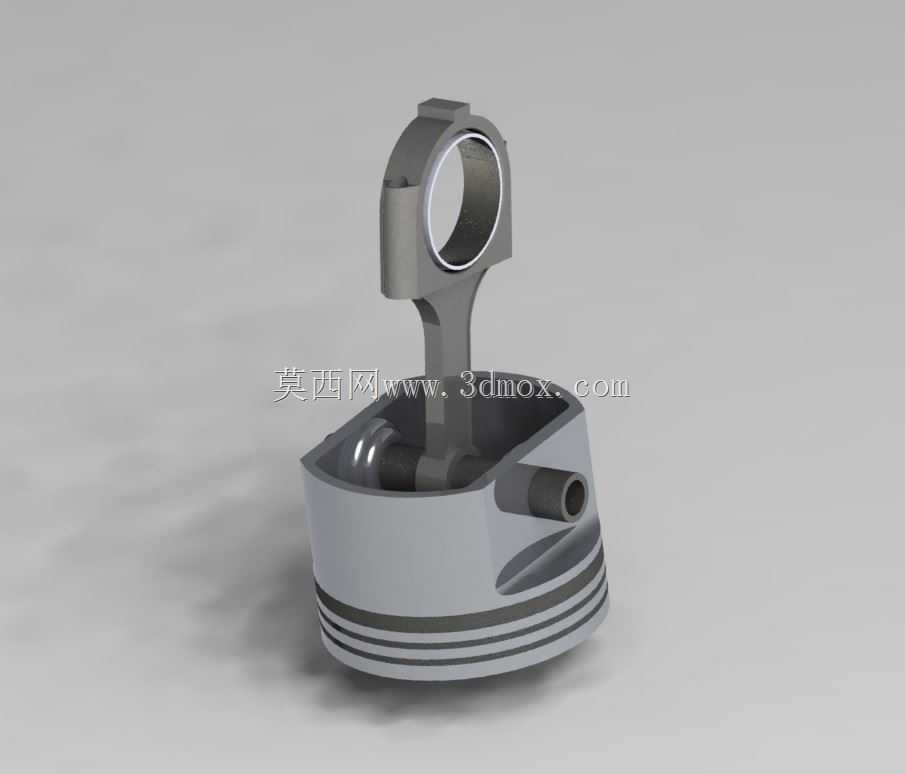

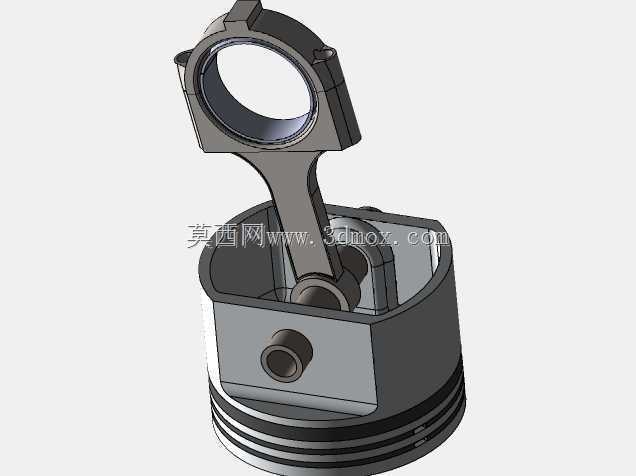

　　连杆螺栓的安装孔位做了沉头处理，保证螺栓装配后头部不会突出杆身，避免运转时与曲轴平衡块发生碰撞。整个组件的装配关系完全按照实际装机顺序搭建，活塞与连杆通过活塞销连接后，活塞销的两端用卡簧限位，建模时预留了卡簧的安装槽位，卡簧槽的深度与宽度都符合标准件的安装尺寸，不会出现卡簧脱出的问题；活塞裙部的型线做了微椭圆处理，长轴垂直于活塞销方向，用来补偿热态下活塞的热变形量，保证活塞在工作温度下能与缸壁保持均匀的贴合间隙，不会出现拉缸或者敲缸的问题。从安装边界来看，活塞的外径尺寸匹配对应缸径的气缸套，装配后活塞在上止点时的顶部余隙高度符合燃烧室容积的设计要求，不会出现活塞顶碰气门的问题；连杆大头的孔径匹配对应曲轴的连杆轴颈，

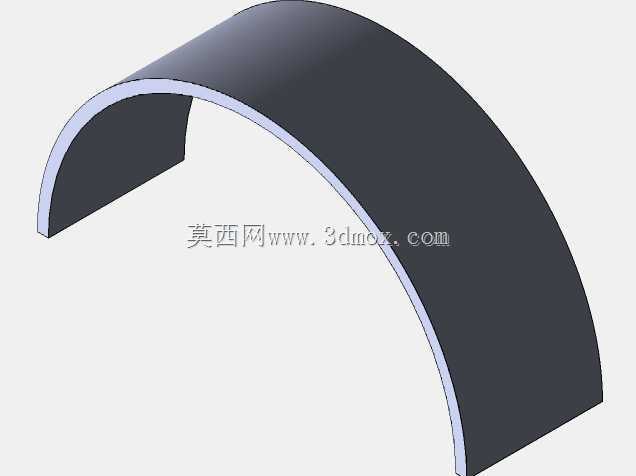

　　装配后连杆的摆动范围不会与缸体下部的曲轴箱内壁发生干涉，整套组件的运动行程完全对应曲轴的曲柄半径，往复运动的极限位置都做了运动仿真验证，没有出现卡滞或者干涉的情况。在实际应用场景中，这套组件是内燃机核心的运动传递部件，燃气燃烧产生的压力作用在活塞顶部，通过活塞销传递给连杆，再由连杆将往复直线运动转化为曲轴的旋转运动，对外输出动力；建模过程中对各个配合面的粗糙度要求也做了隐含的结构体现，比如活塞裙部的表面没有做多余的纹理，对应实际加工中需要的珩磨网纹要求，保证裙部的储油性能，连杆大头与轴颈的配合面也预留了轴瓦的安装厚度，匹配实际装配中轴瓦的过盈配合要求。
