RFID RC522射频识别传感模块结构设计

　　在非接触式身份识别、小额近场支付、门禁权限管控、仓储物料盘点、智能柜物品存取这类需要短距离无线身份校验的场景中，RC522方案的射频识别模块是应用覆盖率极高的硬件单元，这类模块的三维结构设计直接决定了其在终端设备内的安装适配性、射频信号收发稳定性以及批量组装的生产效率。从实际工程落地的角度看，这类模块的核心功能是通过板载的环形射频天线发射13.56MHz的射频信号，激活进入信号覆盖范围的ISO14443A协议射频卡，完成卡内数据的读写交互，整个过程不需要实体接触，识别响应速度快，抗污损能力强，相比接触式识别模块能适应更多复杂的工业、民用场景。

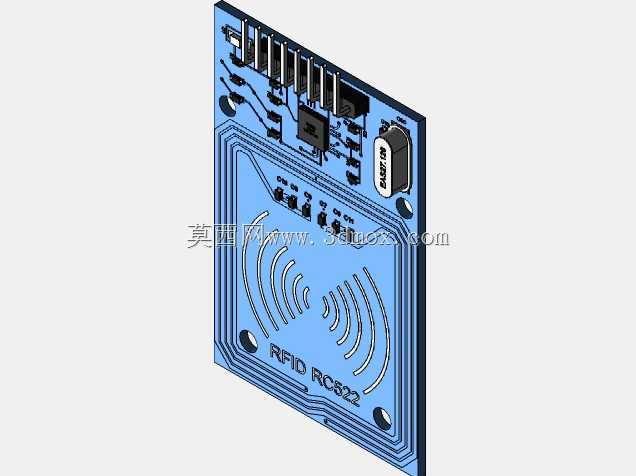

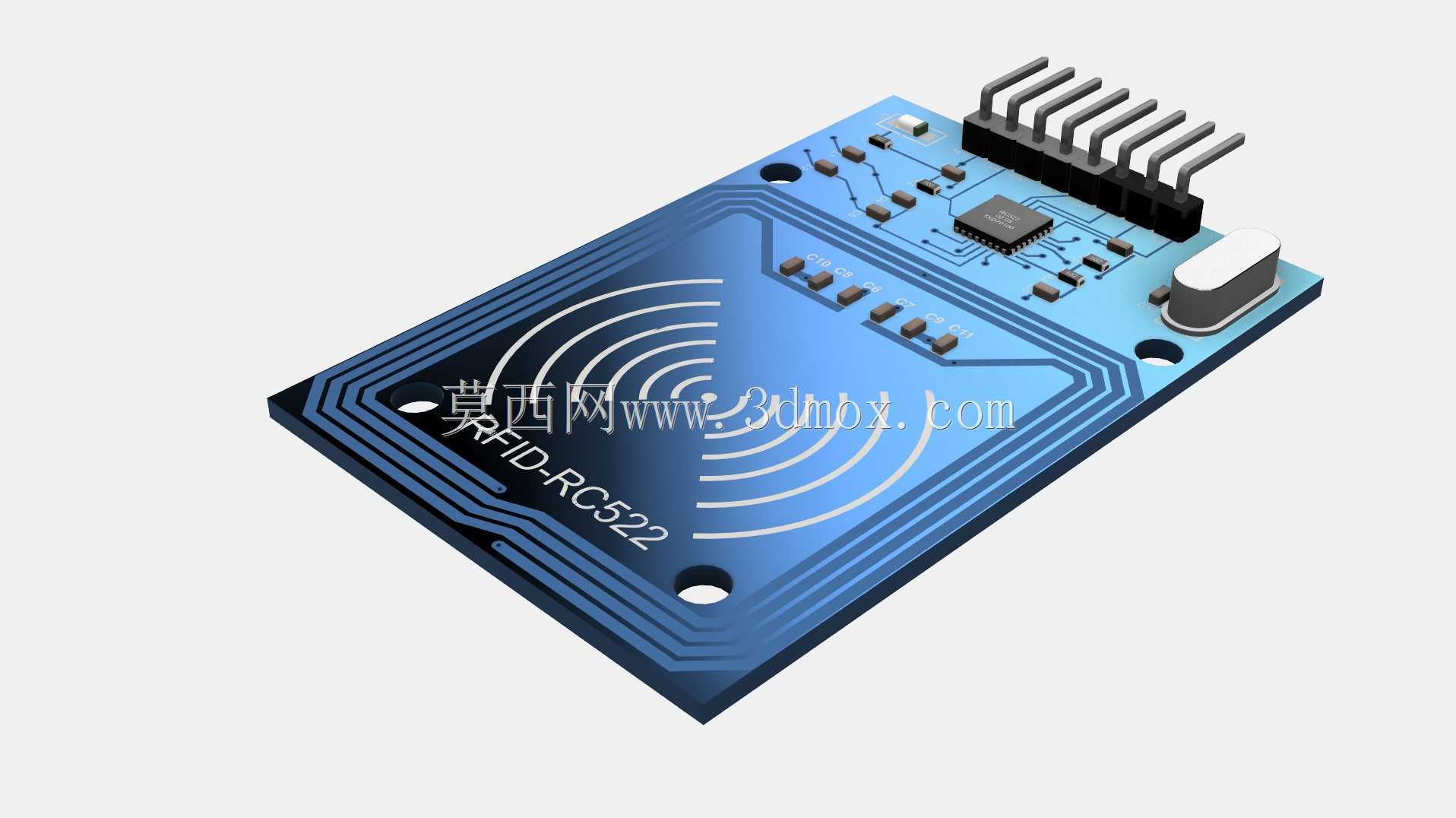

　　设计这类射频模块时，首先要平衡射频性能与结构尺寸的矛盾：板载的环形天线是信号收发的核心，天线的走线宽度、环路面积、与周边金属元器件的间距直接影响识别距离与信号稳定性，因此建模时需要严格把控天线区域的净空范围，在天线周边3mm范围内不布置过高的金属元器件，避免金属屏蔽效应导致射频信号衰减。模块的主电路板采用FR-4环氧玻纤基板，板厚控制在1.6mm，兼顾结构强度与布线灵活性，板上集成的RC522主控芯片采用QFN封装，焊接位置布置在天线环路的侧方，避免芯片金属封装对天线信号造成遮挡；板端的8Pin直插排针作为对外通信与供电接口，排针的引脚间距严格遵循2.54mm标准排距，排针伸出板面的高度控制在8mm，既保证插装时的焊接强度，也能适配标准杜邦线连接与板对板插装的需求。板上的无源晶振紧贴主控芯片布置，缩短高频时钟信号的走线长度，减少信号干扰，晶振外围的匹配电容、电阻均采用0805封装的表贴元件，所有表贴元件的焊盘尺寸严格遵循IPC标准设计，保证回流焊过程中的焊接良率。

　　从安装边界来看，整个模块的外形为矩形板状结构，板体四角设计有直径3.2mm的安装固定孔，孔位中心距板边的距离为5mm，可配合M3螺丝将模块固定在设备壳体的安装柱上，固定孔周边不布置过高元器件，保证螺丝安装时不会与板上元件产生干涉。模块整体的最大厚度不超过12mm，其中最高的元器件为板端的排针与侧方的无源晶振，晶振的高度控制在5mm以内，排针是整个模块的高度最高点，因此在设计终端设备的内部安装腔时，需要在模块板面上方预留至少2mm的安全间隙，避免组装时挤压排针或其他元器件造成损坏。模块的射频天线区域位于板体的前端，安装时需要保证天线区域对应的设备外壳位置无金属遮挡，尽量采用ABS、PC这类非金属材质的外壳覆盖，若必须使用金属外壳，则需要在天线对应位置开出非金属的信号窗口，保证射频信号可以正常穿透。

　　在实际选型适配过程中，这类模块的三维模型可以直接嵌入到门禁读卡器、智能门锁、自助借还书机、产线物料追溯终端、快递柜控制系统等设备的整体装配模型中，提前验证模块与周边结构件的干涉情况，模拟安装后的信号覆盖角度，避免后期开模后才发现信号被遮挡、安装孔位不匹配这类问题。建模时需要还原板上所有元器件的实际外形与位置，包括板上的状态指示灯、板载的阻抗匹配电路元件，这些细节的还原可以帮助结构工程师在设计外壳时精准预留指示灯的透光孔位置，确定外壳内壁的加强筋走向，避免加强筋压到板上的表贴元件。另外，模块的排针接口位置是布线的核心参考，建模时需要明确排针每个引脚的定义对应的位置，方便硬件工程师在整体布线时规划走线方向，减少连接线的长度，降低信号干扰的概率。

　　不同于通用的开发板模块，这类射频识别模块在量产时往往需要根据终端设备的结构做定制化调整，比如将直插排针改为卧式贴片接插件来降低整体高度，或者调整安装孔的位置来适配特定的壳体结构，精准的三维基准模型可以大幅缩短定制改型的设计周期，设计人员只需要在原有模型的基础上调整接口形式、孔位位置，不需要重新构建整个模块的元器件布局，就能快速生成适配特定场景的改款模型，同时可以在模型中提前验证改型后天线净空范围是否满足射频要求，避免改型后出现识别距离下降、信号不稳定的问题。在工业产线的物料追溯场景中，这类模块往往需要安装在传送带的侧方，对经过的工装板上的射频标签进行批量读取，此时模块的安装角度、与传送带的间距都可以通过三维模型提前模拟，结合射频信号的覆盖范围确定最佳安装位置，保证标签经过时的识别成功率，减少现场调试的工作量。
