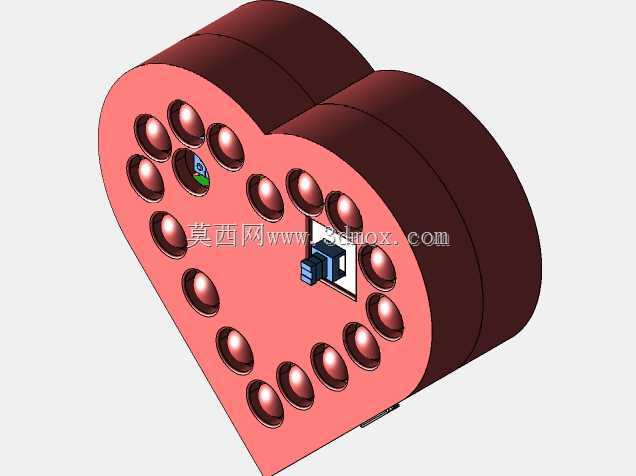

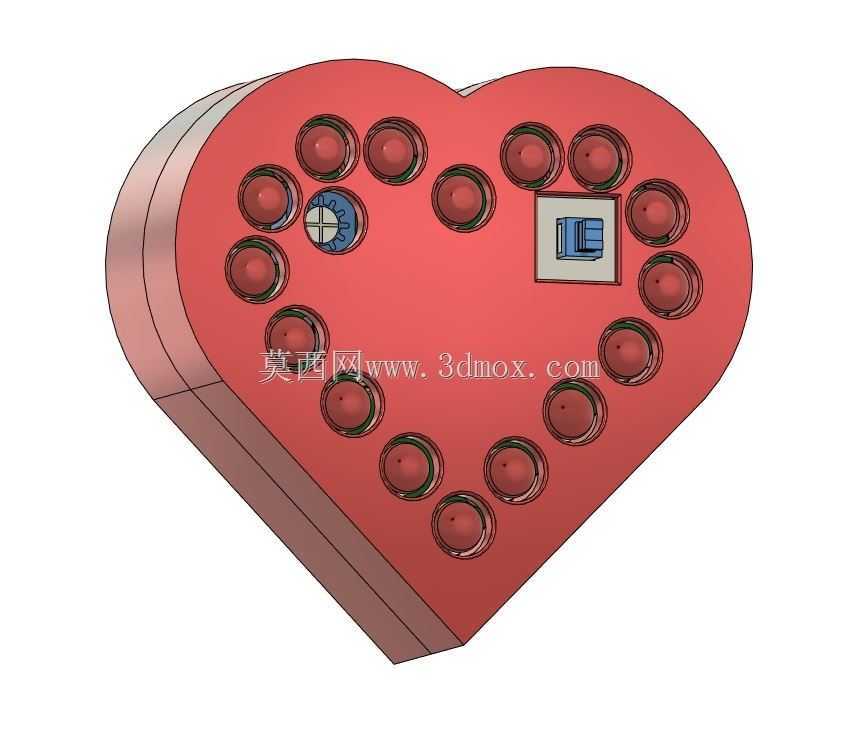

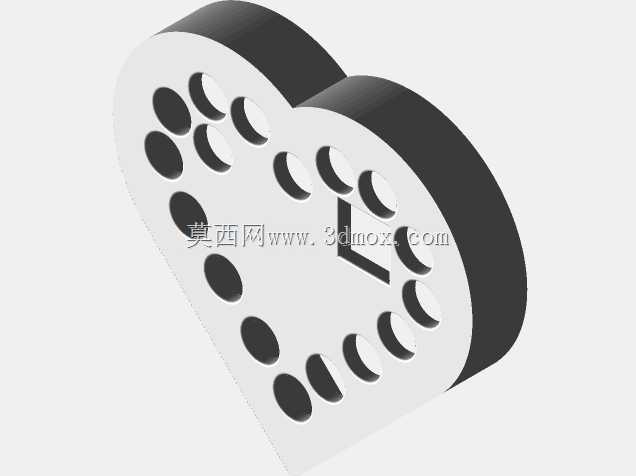

这款心形发光组件的结构设计,最初是面向桌面创意电子摆件、节日装饰发光模块的落地需求展开的,核心是把16颗5mm直插LED的排布、控制电路安装、外壳防护三个部分做一体化整合,避免后期组装时出现灯位偏移、电路干涉、壳体扣合不严的常见问题。从实际应用场景来看,这类结构既可以作为独立的桌面小夜灯模块使用,也可以嵌入到礼品包装盒、文创展示台、互动装置的触发发光单元中,适配低压直流供电的场景,不需要额外做高压绝缘处理,安装门槛较低。设计过程中首先确定的是灯珠的排布逻辑,16颗5mm LED沿着心形轮廓做等距环形排布,每颗灯珠的安装孔位都做了0.2mm的公差余量,既保证灯珠可以顺利插装过波峰焊,也不会因为孔位过大导致灯珠歪斜,

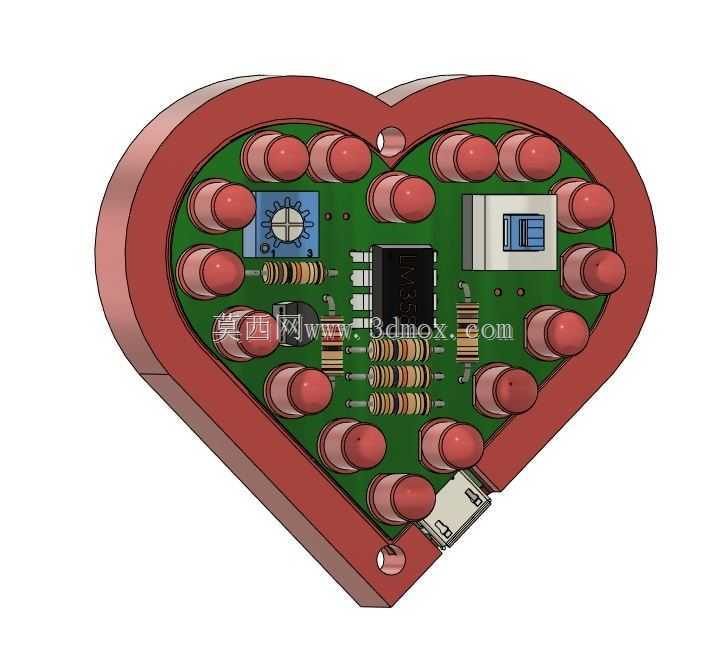

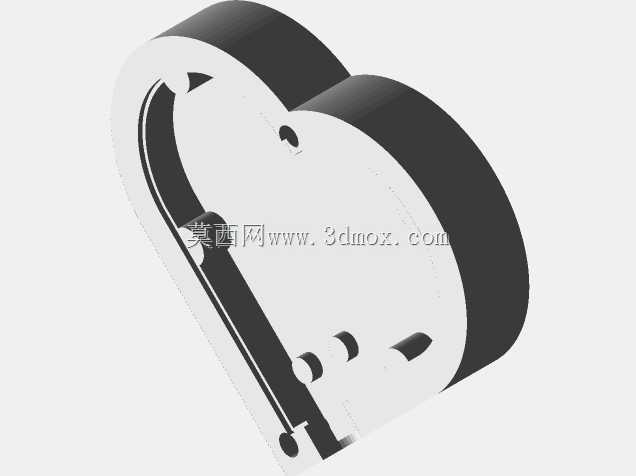

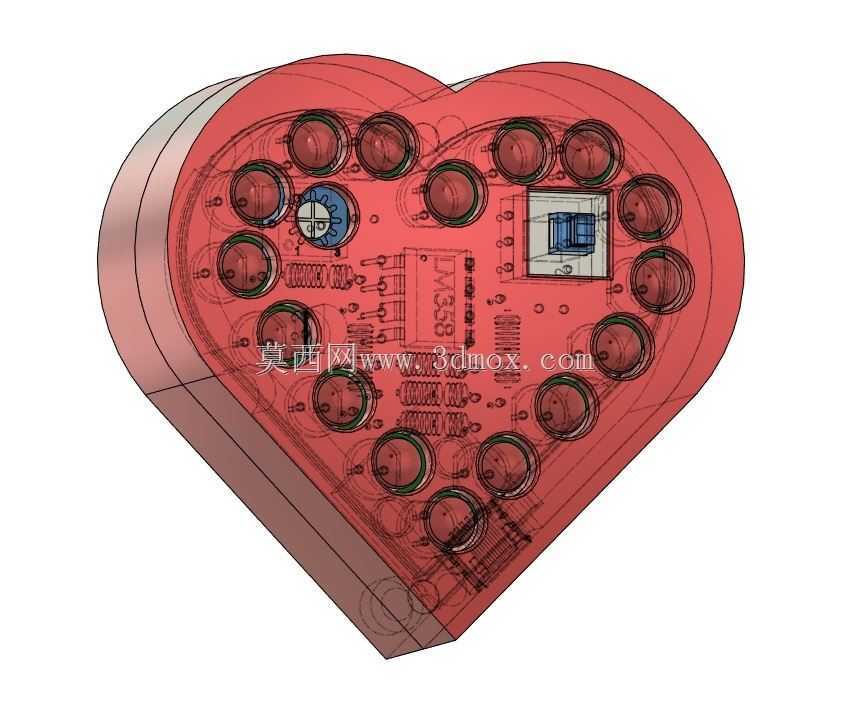

出光方向垂直于心形正面平面,不会出现光线偏斜导致的亮斑不均问题。控制电路部分采用LM358运算放大器作为核心驱动,PCB板的外形完全贴合心形壳体的内部安装槽,板边预留了1mm的定位缺口,对应壳体内部的定位筋,组装时不需要额外打胶固定,靠筋位卡紧就能避免电路板在壳体内晃动,USB供电接口的位置特意设置在心形结构的侧下方,接口外沿和壳体表面齐平,不会出现插头插不到位或者突出壳体影响放置的问题。外壳部分做了双层壁厚设计,外层壁厚1.5mm,内层围绕PCB安装位做了0.8mm的支撑筋,既可以减少3D打印时的材料消耗,也能给电路板提供足够的支撑强度,壳体的合模面做了0.1mm的止口设计,上下壳扣合后缝隙控制在0.1mm以内,
不会出现明显的合模缝影响外观。从安装边界来看,整个结构的最大外轮廓尺寸控制在掌心可握持的范围,底部做了1mm厚度的平面支撑边,放置在桌面时不会倾倒,不需要额外的固定支架,如果需要嵌入到其他装置内部,只需要在对应安装面预留和心形外轮廓匹配的沉槽,沉槽深度比壳体总厚度少0.5mm,就能实现嵌入式安装,不会突出安装面。电路部分的布线特意避开了灯珠安装孔和壳体定位筋的位置,电源线和信号线的走线宽度按照1A的载流量设计,避免长时间点亮时线路过热,LM358芯片的安装位置预留了散热空间,芯片表面和壳体内壁之间保留2mm的空气间隙,不需要额外加装散热片就能满足长时间工作的散热需求。实际组装验证阶段,灯珠插装后引脚长度控制在1.5mm以内,
焊接后不会碰到壳体内壁,避免出现短路风险,USB接口的焊接位置做了加固焊盘,多次插拔也不会出现焊盘脱落的问题。这类结构的设计核心是在有限的心形空间内,把光学出光、电路安装、结构防护三个需求做平衡,没有多余的装饰结构,所有的结构特征都服务于组装和使用需求,不管是采用3D打印做小批量试制,还是开模做批量生产,都不需要对结构做大幅修改,拔模角度统一设置为1.5度,符合注塑生产的工艺要求,同时也适配FDM3D打印的层纹走向,打印时不需要添加过多支撑,后期处理工作量很小。针对不同的使用场景,壳体的灯珠位置还可以根据需求更换为不同发光颜色的LED,不需要修改PCB和壳体的结构,只需要更换对应灯珠就能实现不同的发光效果,结构通用性较强。
