火炬吸塑包装成型模具结构设计

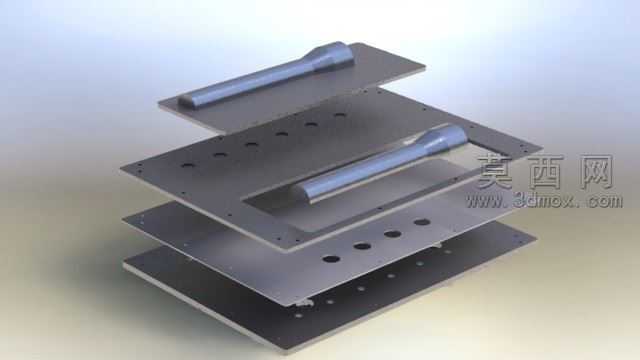

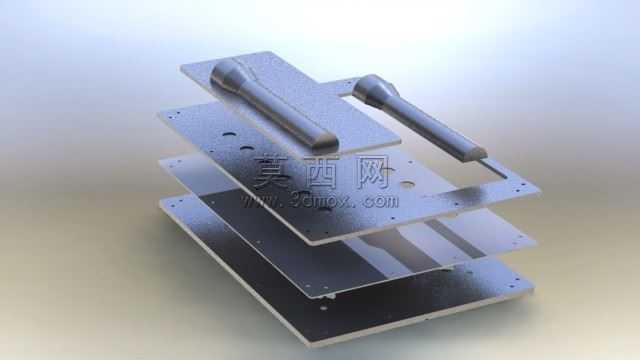

该三维模型为火炬产品配套的吸塑包装成型模具，整体采用板式基座加成型型腔的组合结构设计，建模阶段以火炬产品的外轮廓尺寸为核心基准，先完成基座底板的参数化绘制，在底板上均匀排布定位安装孔位，孔位间距经过精准计算，可保证模具在吸塑成型设备上安装时的位置精度，避免合模偏移导致的包装成型缺陷。型腔部分完全贴合火炬的柱身与端头造型，针对火炬的圆柱段做了等深度的下沉凹槽设计，端头位置则匹配火炬的圆弧过渡轮廓做了仿形曲面处理，曲面曲率经过多次校验，确保吸塑成型后的包装内衬可以完全包覆火炬产品，不会出现晃动、刮蹭产品表面的问题。建模过程中对模具的分型面做了平整化处理，分型面与基座底板保持平行，可保证吸塑压合时的密封性，减少成型过程中的漏气问题，提升包装成品的合格率。材质设定上，模具主体选用常用的吸塑模具铝合金材质，渲染阶段赋予金属亚光质感，表面做了细微的磨砂纹理处理，还原真实模具的加工表面状态，定位孔位则做了高亮边缘处理，清晰展示孔位的分布位置与尺寸边界。设计思路围绕吸塑包装的生产工艺展开，充分考虑吸塑成型过程中的片材拉伸变形量，在型腔的边缘位置做了微小的斜度过渡，避免片材拉伸过程中出现壁厚过薄甚至破裂的问题，同时在两个火炬型腔之间预留了足够的裁切余量，方便后续成型后的包装分切工序。整体结构简洁实用，没有多余的冗余设计，所有特征都服务于吸塑成型的生产需求，既可以满足双工位同时成型的生产效率要求，也能保证每个成型位的包装精度一致，适配批量包装生产的使用场景。
