可编程继电器模块外壳结构设计

　　这款可编程继电器模块的外壳结构，核心服务于低压电气控制场景下的板载组件防护与安装适配需求，在工业控制柜、小型自动化设备、民用电气改装、实验台电路搭建等场景中都能适配使用。日常电气控制回路搭建时，很多工程师会遇到裸板继电器模块易积灰、引脚易误碰短路、安装固定无标准孔位的问题，这款外壳的设计正是从这些实际工程痛点出发，没有做冗余的装饰结构，所有结构特征都服务于功能实现。

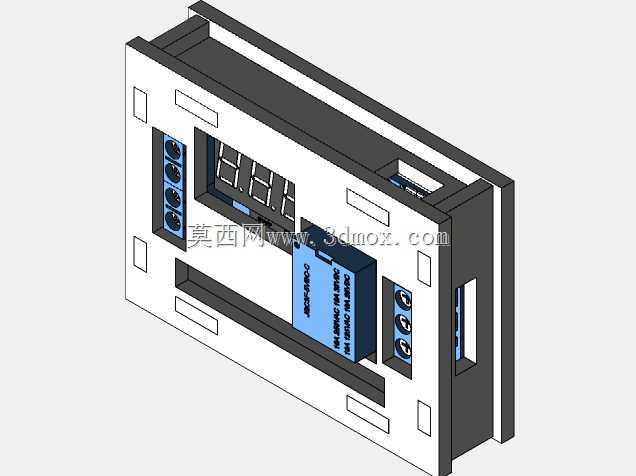

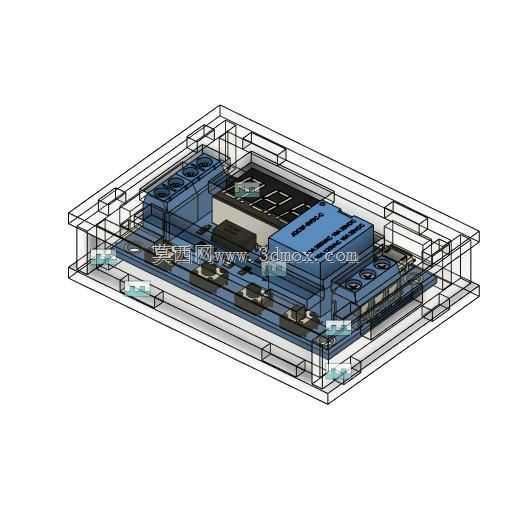

　　从功能特性来看，外壳采用上下扣合的装配方式，内部预留的腔体完全匹配继电器模块的板载元件高度，中间继电器本体、板载状态指示灯、调节按键、接线端子的位置都做了精准的避让开孔，不需要额外打磨修改就能直接扣合在PCB板上。外壳侧壁对应接线端子的位置做了开口处理，接线时不需要拆开外壳就能完成导线压接，日常维护时也能直接通过外壳上的指示灯窗口观察模块的工作状态，不用拆开外壳排查故障，能减少现场维护的工作量。外壳表面做了细微的防滑纹理，既不会在装配时留下指纹划痕，也能在多模块并排安装时减少相邻模块外壳的剐蹭磨损。

　　设计思路上，这款外壳没有采用完全密封的结构，而是在对应板载发热元件的位置预留了细密的通风槽，因为可编程继电器模块在长时间带载工作时，继电器线圈和板载限流元件会产生一定热量，完全密封的外壳会导致内部热量积聚，缩短元件使用寿命，通风槽的宽度控制在2mm以内，既能保证空气流通带走热量，又能防止较大的金属碎屑、灰尘团掉入壳内造成电路短路。外壳的安装孔位采用了通用的孔距设计，既可以通过螺丝固定在DIN导轨安装座上，适配标准工业控制柜的安装规范，也可以直接用自攻螺丝固定在设备内壁的塑料或者木质安装面上，不需要额外制作转接安装板。

　　外形尺寸与安装边界方面，外壳整体轮廓完全贴合PCB板的外沿，没有向外突出的多余结构，整体厚度控制在刚好覆盖最高元件的尺寸，不会额外占用安装空间，在多模块密集排布的控制柜内，相邻模块之间只需要预留2mm的间隙就能完成装配和接线，不会出现外壳干涉导致无法安装的问题。外壳的扣合结构采用了内藏式的卡扣，没有在外壳外表面留下突出的卡扣结构，外表面整体平整光滑，在需要清洁设备表面的时候，不会因为有突出结构积灰难以擦拭。对应模块编程按键的位置，外壳做了下沉式的按键孔，按键顶面略低于外壳表面，能避免设备运输或者安装过程中误碰按键改变模块的编程参数，同时手指按压时又能清晰感受到按键的行程反馈，不会出现按不到位的情况。

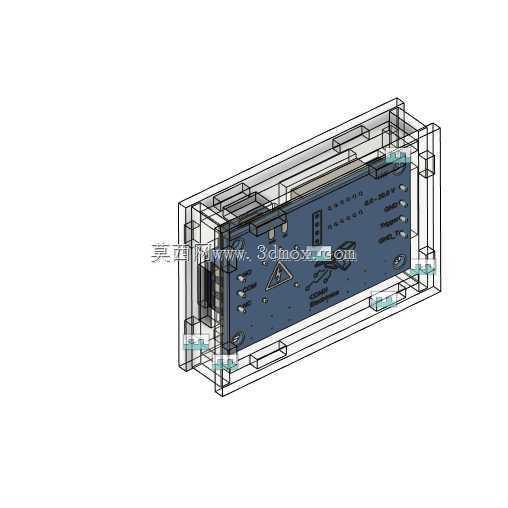

　　在实际应用中，这款外壳能适配0.1s到999m宽范围定时参数的可编程继电器模块，不管是用于设备的延时启动、定时断电、循环控制，还是用于信号的中转放大，外壳都能给内部电路提供可靠的物理防护，避免车间内的切削碎屑、现场的导线线头、安装时掉落的螺丝等异物掉落在PCB板上造成短路故障。外壳的边角都做了R1.5的圆角处理，没有尖锐的棱角，在装配和维护时不会划伤操作人员的手部，也不会刮伤相邻的导线绝缘层，减少电气安全隐患。内部的定位柱刚好对应PCB板上的安装孔，装配时PCB板不会在壳内晃动，在设备有振动的使用场景下，也不会出现PCB板移位导致引脚和外壳干涉的问题，接线端子位置的外壳边缘做了加厚处理，多次接线拧螺丝的时候，不会因为外力导致外壳边缘开裂，提升了结构的耐用性。
