带挂钩异形拉伸弹簧三维结构设计

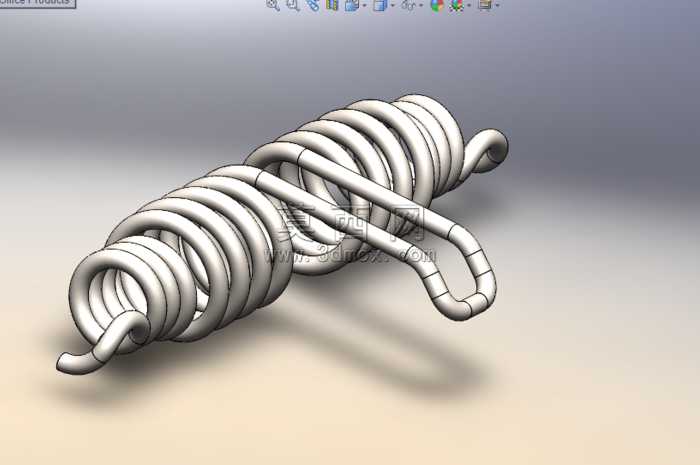

本作品为带挂钩的异形拉伸弹簧三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对弹簧的核心功能结构进行拆解：主体为变径密圈螺旋弹簧段，两端延伸出弯折成型的挂钩结构，其中一端挂钩为小圆弧回弯设计，另一端为大跨度U型弯折挂钩，整体螺旋圈径呈现中间段均匀、两端逐步收窄的渐变特征，区别于常规等径圆柱弹簧，适配特殊安装空间的挂接需求。建模阶段首先绘制螺旋线路径，针对变径特征通过方程式驱动螺旋线的直径参数，实现圈径沿轴向的平滑过渡，保证每一圈簧丝的间距均匀一致，无疏密突变；随后绘制簧丝的圆形截面轮廓，沿螺旋路径进行扫描生成主体弹簧圈结构，针对两端的挂钩部分，单独绘制三维空间样条曲线，保证曲线与螺旋段末端自然相切衔接，避免出现硬折角造成的应力集中问题，再将簧丝截面沿挂钩路径扫描，与主体弹簧段进行合并实体操作，完成整体结构的一体化建模。材质设置上选用常规弹簧钢材质，调整金属材质的粗糙度、反射参数，还原弹簧钢经表面处理后的亚光银灰色金属质感，渲染阶段采用柔和的渐变背景，添加软阴影效果，清晰呈现弹簧的螺旋层叠结构、挂钩的弯折弧度以及簧丝之间的间隙细节，让模型的结构特征直观可辨。设计过程中充分考虑弹簧的实际使用场景，两端挂钩的弯折角度、圆弧半径均参照拉伸弹簧的安装受力要求设置，避免挂钩处出现应力集中导致的断裂风险，螺旋段的圈数、簧丝直径、变径比例均经过参数化调试，保证模型结构符合弹性零件的力学设计逻辑，整体模型无破面、无重叠几何，结构完整可用于装配验证、结构展示或者3D打印样件制作，能够直观展现异形拉伸弹簧的特殊结构形态，为同类弹性零件的参数化建模提供参考思路。
