0603封装贴片电阻三维结构模型

　　做消费电子、工控板卡PCB布局的工程师都清楚，0603封装的贴片电阻是板级设计里出镜率极高的被动元件，小到便携数码产品的信号调理电路，大到工业控制板的电源分压回路、限流支路，都能见到它的身影。这个三维模型完整还原了量产0603贴片电阻的真实结构，没有做简化处理，不管是用来做PCB装配干涉检查、产品结构爆炸图制作，还是做电路板组装工艺的仿真演示，都能直接复用，不用再花时间从零绘制元件外形。

　　从实际使用场景来看，0603贴片电阻的应用覆盖了绝大多数板级电子组装场景：手持消费类电子产品里，它用来做按键回路的上拉下拉、音频通路的阻抗匹配；工业控制板卡上，它承担电源回路的电流采样、信号链路的分压调理；甚至汽车电子的非动力类控制板上，符合车规等级的0603电阻也大量使用，用来做传感器信号的校准、CAN总线的终端匹配。这类元件的选型和布局，直接影响整块PCB的焊接良率和长期工作可靠性，所以在结构设计阶段，精准的元件三维模型是必不可少的，能提前规避很多后期组装才会暴露的问题。

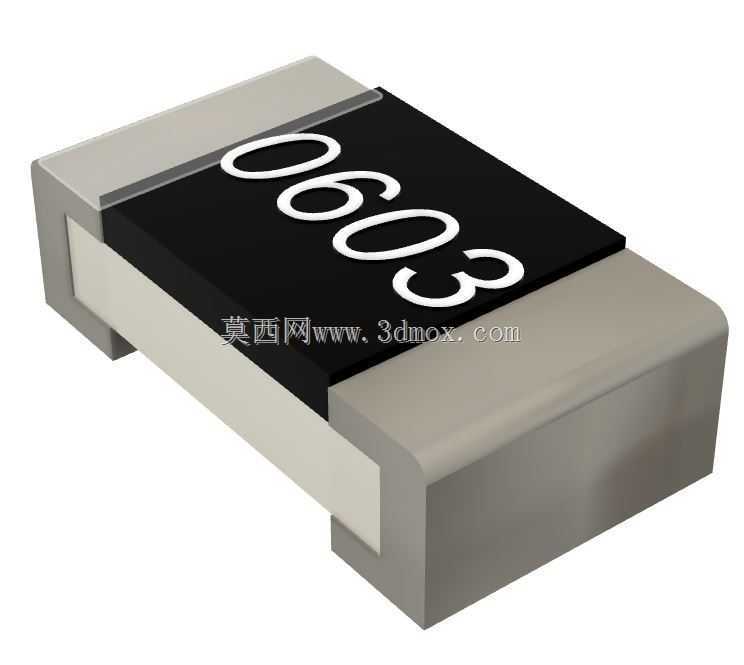

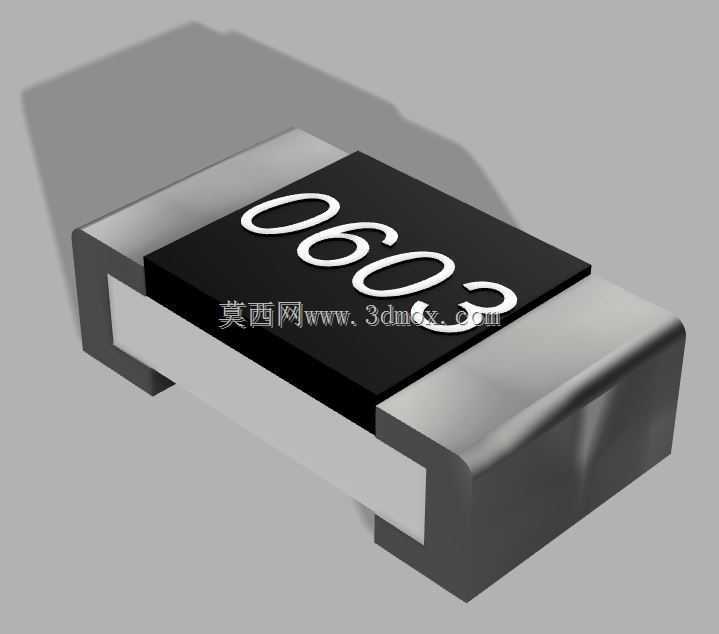

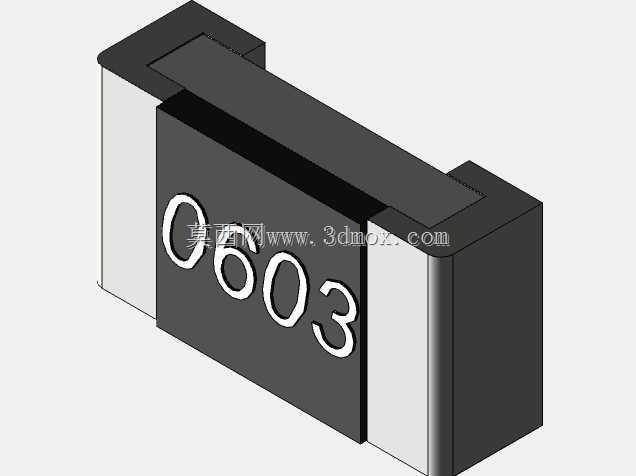

　　模型的结构还原完全贴合量产元件的实际形态：主体陶瓷基体做了哑光黑的质感还原，表面丝印的阻值标识区域做了对应处理，两端的焊接端帽还原了金属镀层的质感，端帽和陶瓷基体的衔接台阶、端帽底部的焊接平面都做了精准的尺寸还原，没有做夸张的倒角或者简化处理。很多工程师在做PCB布局的时候容易忽略元件的实际高度，导致后期和外壳、屏蔽罩出现干涉，这个模型严格按照JEDEC标准里0603封装的尺寸公差做了还原，长度、宽度、本体高度、端帽的宽度和厚度都在标准公差范围内，导入EDA软件或者机械结构软件做装配检查的时候，能完全模拟真实元件的占位情况。

　　设计这个模型的时候，首先考虑的是板级装配的实际需求：端帽的焊接面做了平整处理，和PCB焊盘贴合的面没有多余的凸起或者凹陷，能直接配合焊盘模型做焊接工艺的仿真，比如回流焊过程中元件的立碑、偏移风险评估，都可以用这个模型做基础参考。其次是元件本体的细节还原，陶瓷基体的边缘做了符合实际生产的微小倒角，没有做尖锐的直角处理，因为实际生产的陶瓷基片在烧结后边缘会有自然的微小圆弧，不会是绝对的锐边，这个细节能让模型在做产品渲染、装配演示的时候更贴近真实物料的状态，不会出现和实物脱节的违和感。

　　从安装边界来看，0603封装的贴片电阻属于表面贴装器件，不需要在PCB上做通孔，焊接端完全落在PCB表层的焊盘上，模型的端帽位置严格对应标准焊盘的布局尺寸，焊盘的外延长度、焊盘之间的间距都和元件端帽的尺寸匹配，在做PCB布局的时候，导入这个模型就能直接检查元件和周边走线、丝印、相邻元件的安全距离，比如电阻和旁边0603封装电容的间距、和贴片IC引脚的间距，都能通过模型直观判断，避免出现焊盘间距过小导致的连锡、或者元件距离板边太近导致的分板损伤问题。另外模型的本体高度控制在标准范围内，在做屏蔽罩设计、外壳内部筋位布局的时候，可以直接参考这个高度预留安全间隙，不用再去翻查元件规格书的尺寸参数，能节省不少结构核对的时间。

　　很多工程师在做产品三维装配的时候，习惯用简化的方块代替贴片元件，虽然能大概占位，但很容易忽略端帽的突出尺寸、本体的实际高度差，导致后期打样回来出现元件顶到外壳、或者和接插件干涉的问题。这个模型把所有影响装配的尺寸细节都做了还原，包括端帽侧面的突出量、本体顶部的平面度，甚至端帽和陶瓷基体衔接处的微小台阶都做了体现，不管是做整机的结构装配检查，还是做生产工艺的SMT贴装仿真，都能提供足够的精度支撑。另外在做产品宣传的拆解图、爆炸图渲染的时候，这个模型的细节足够支撑高清渲染需求，不用再额外做材质和细节的调整，金属端帽的反光质感、陶瓷基体的哑光质感都已经做了对应设置，能直接渲染出贴近实物的效果。

　　从电路功能的角度来说，0603贴片电阻本身是基础的被动元件，没有复杂的活动结构，但它的安装精度、焊接可靠性直接影响整个电路的工作稳定性，所以在结构设计阶段精准还原它的外形尺寸，是保证板级装配可靠性的基础。这个模型没有添加多余的装饰性结构，所有细节都围绕实际生产和装配的需求设计，不管是刚接触PCB设计的新人用来熟悉封装尺寸，还是资深结构工程师用来做整机装配校验，都能满足使用需求。
