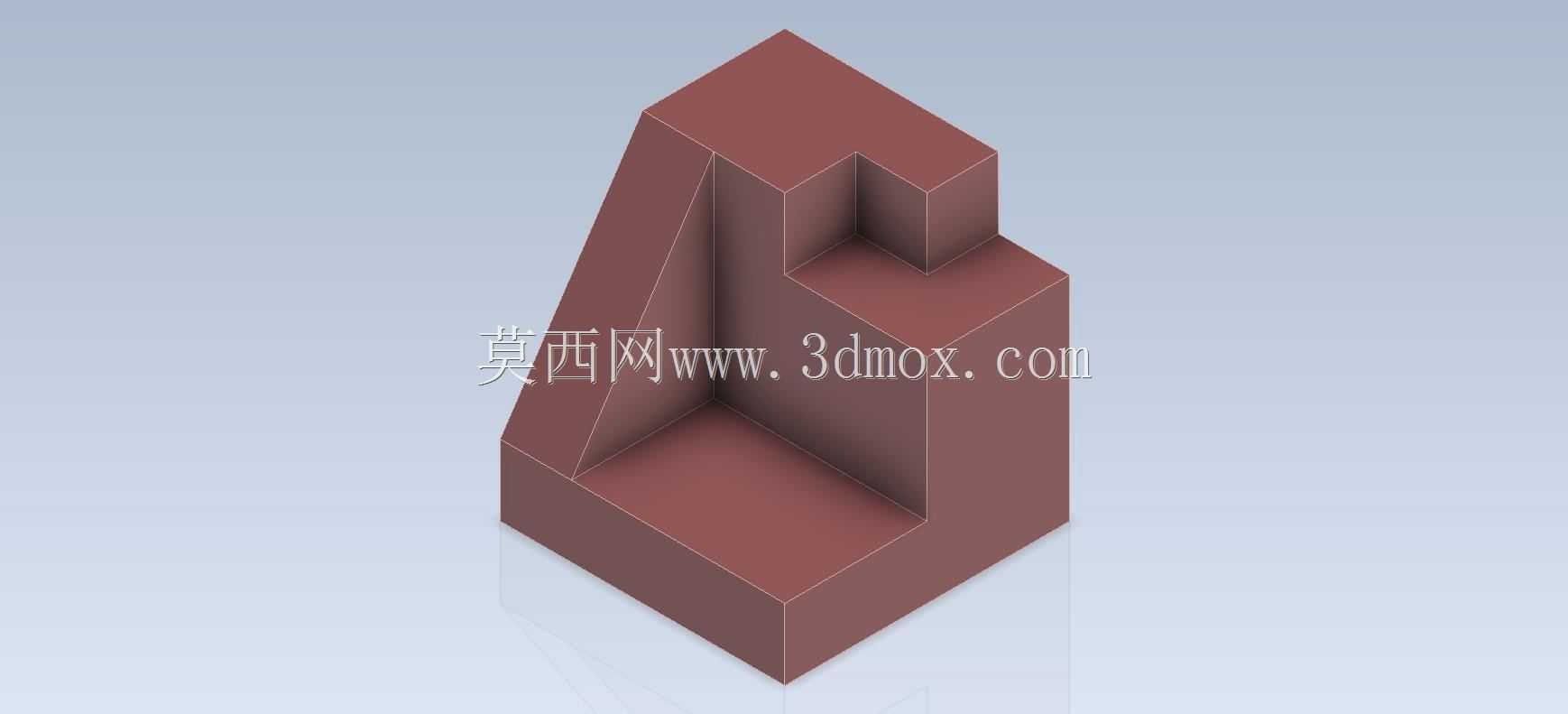

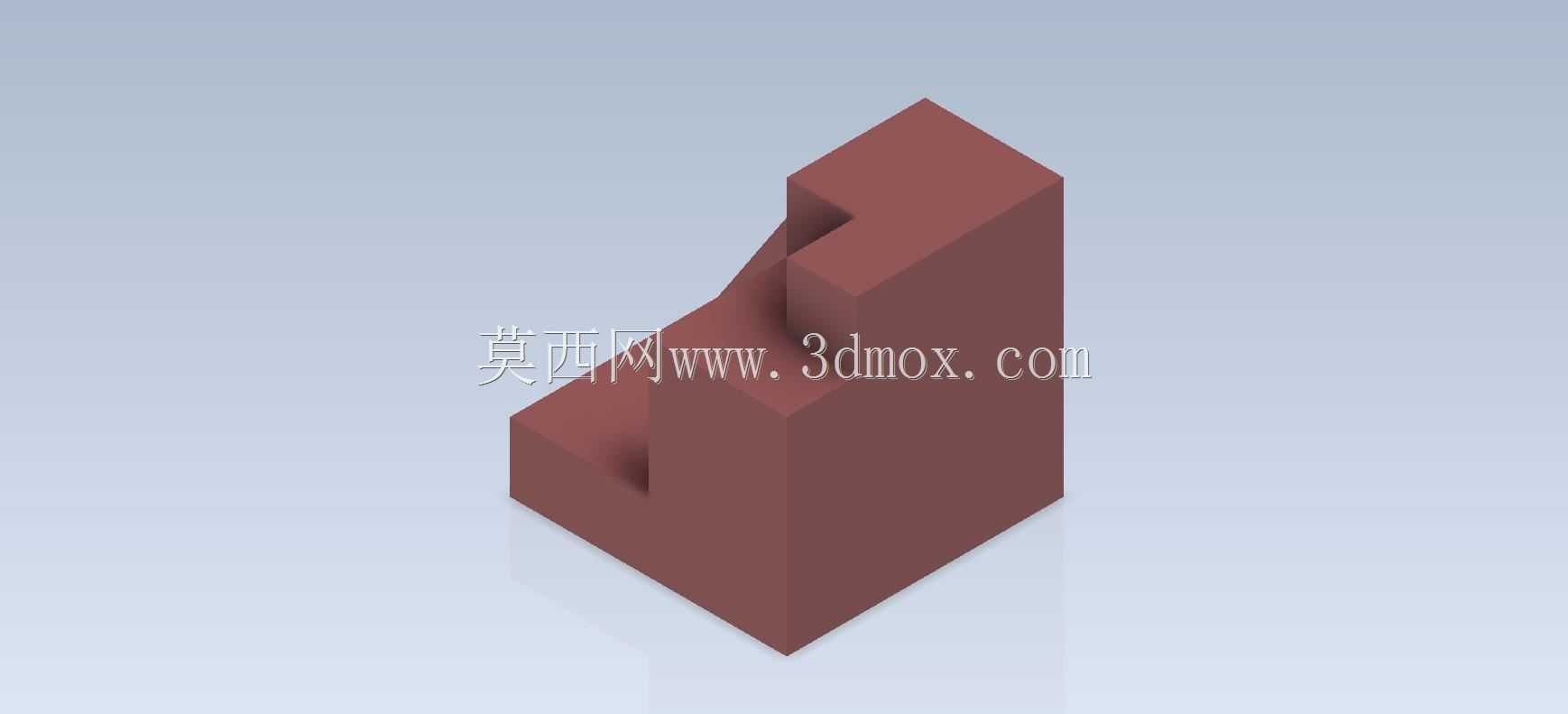

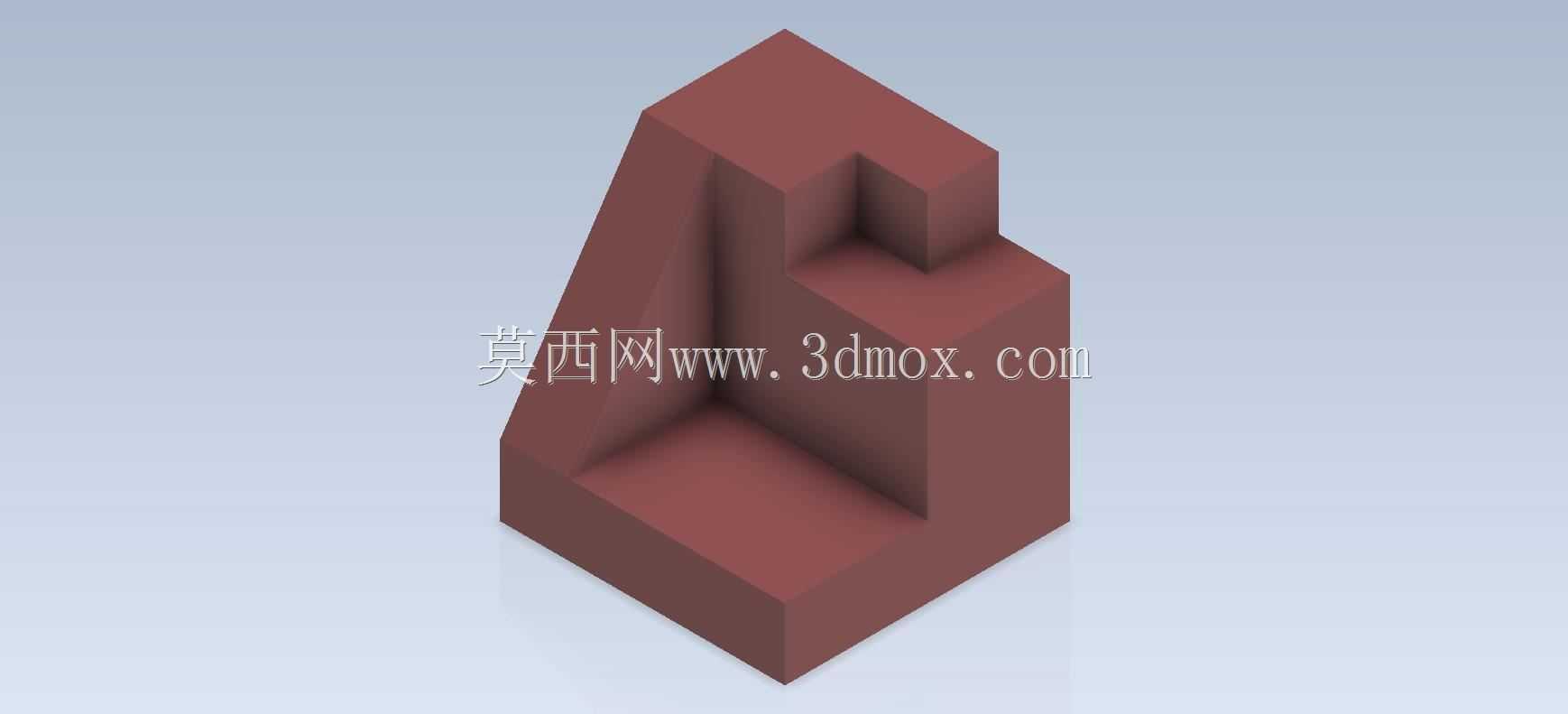

带阶梯凹槽的异形块状实体结构练习件

　　这类带阶梯内凹结构的异形块状实体，是机械结构设计入门阶段非常典型的建模练习载体，同时也对应着工业现场大量工装定位块、设备安装基座、传感器安装支架类零件的核心结构特征。从实际应用场景来看，这类块状结构常出现在自动化生产线的定位工装单元中，作为工件承载的基准座使用，其内侧的阶梯凹槽可以直接匹配待加工工件的外轮廓台阶，实现工件的快速卡装定位，不需要额外设计复杂的夹紧结构就能限制工件的三个移动自由度，在小批量多品种的柔性生产单元中，这类一体式的块状定位座更换成本低，定位重复精度可以控制在0.05mm以内，完全满足普通机加工、装配工位的定位需求。

　　从结构功能特性来看，该实体采用整体式实心结构设计，没有额外的减重孔或者装配通孔，整体刚性表现优异，在承受垂直方向的压装载荷时，不会出现薄壁结构常见的形变问题，内侧的两级阶梯凹槽分别对应不同的定位限位功能：较深的竖直凹槽负责限制工件的横向窜动，较浅的水平台阶面负责承载工件的垂直方向载荷，台阶处的直角过渡在建模练习中是典型的拉伸切除特征应用点，而在实际工程应用中，这类直角位置通常会根据装配需求增加0.2-0.5mm的倒角或者R角，避免应力集中同时减少工件装配时的卡滞问题。

　　在设计思路层面，这类结构的建模逻辑完全遵循从整体到局部的特征叠加原则，首先绘制底部的梯形截面轮廓拉伸得到基础实体，再通过两次不同深度的拉伸切除操作，分别加工出内侧的竖直通槽和顶部的阶梯凸台结构，整个建模过程不需要复杂的曲面特征，全部采用基础的拉伸、切除命令即可完成，非常适合初学者掌握特征建模的先后逻辑，理解草图约束与特征深度参数对最终实体形态的影响。实际工程中设计这类定位块时，需要首先确认待定位工件的外形公差，凹槽的尺寸通常会比工件对应尺寸大0.1-0.2mm的装配间隙，既保证工件可以顺利放入，又不会出现过大的定位间隙影响加工精度。

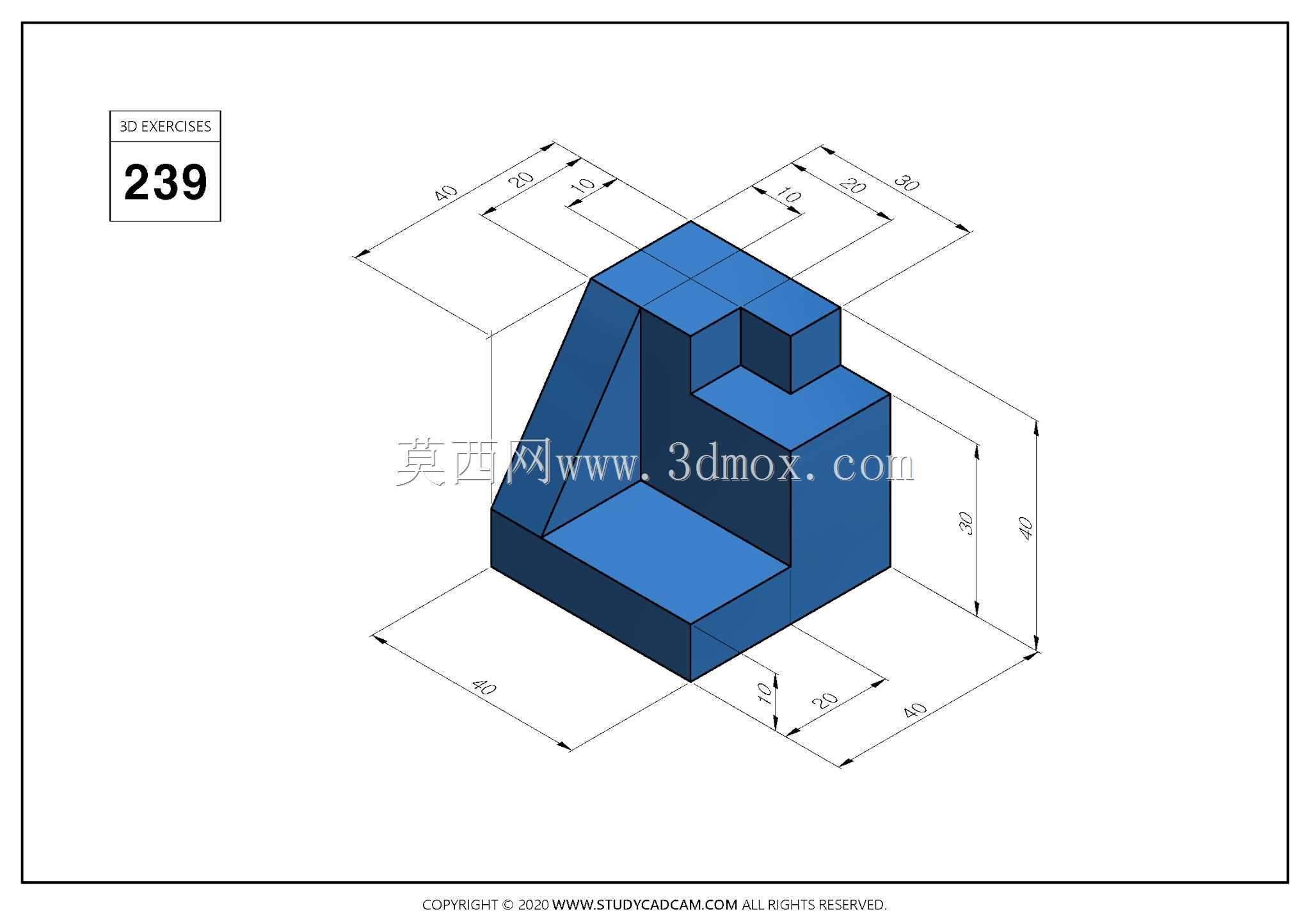

　　从外形尺寸与安装边界来看，这类练习件的整体轮廓采用下宽上窄的梯形截面设计，底部的接触面积更大，安装时可以通过底部的四个角点设置安装沉孔，直接固定在工作台或者型材机架上，安装边界不会超出底部梯形的外轮廓范围，不需要额外预留过多的安装空间，整体结构的重心落在底部支撑面的中心位置，即使承受偏载载荷也不容易出现倾覆问题。顶部的凸台结构除了作为练习特征之外，在实际应用中还可以作为传感器的安装基准面，在凸台侧面加工螺纹孔即可安装接近开关、光电传感器等检测元件，直接检测定位槽内工件的到位情况，不需要额外设计传感器安装支架，进一步简化了工装的整体结构。

　　这类结构虽然是建模练习件，但其涵盖的特征设计逻辑完全贴合工业现场的实际零件设计需求，掌握这类阶梯凹槽结构的建模方法与尺寸设计原则，能够快速过渡到实际工装零件、安装基座类零件的设计工作中，理解结构刚性、定位间隙、安装边界这些核心设计要素在实体零件中的具体体现，避免出现建模时只关注外观形态、忽略实际工程应用需求的问题。在建模练习过程中，还可以尝试对直角位置添加倒角、圆角特征，或者在实体上增加安装孔、螺纹孔等装配特征，进一步拓展模型的实际应用属性，模拟真实零件的完整设计流程。
