0805封装贴片电阻三维结构设计

　　在消费电子、工业控制板卡、汽车电子模块的PCB设计环节，0805封装的贴片电阻是应用覆盖率极高的被动元件，这类元件的三维建模精度，直接影响PCB装配仿真、SMT产线钢网设计、整机结构干涉检查的最终结果。很多刚接触板级结构设计的工程师容易忽略这类小型无源元件的建模细节，往往直接调用简化的方块模型应付布局，等到试产阶段才发现元件高度与周边屏蔽罩、结构件发生干涉，或是焊盘与元件端子的匹配度存在偏差，导致回流焊后出现立碑、虚焊等工艺问题。

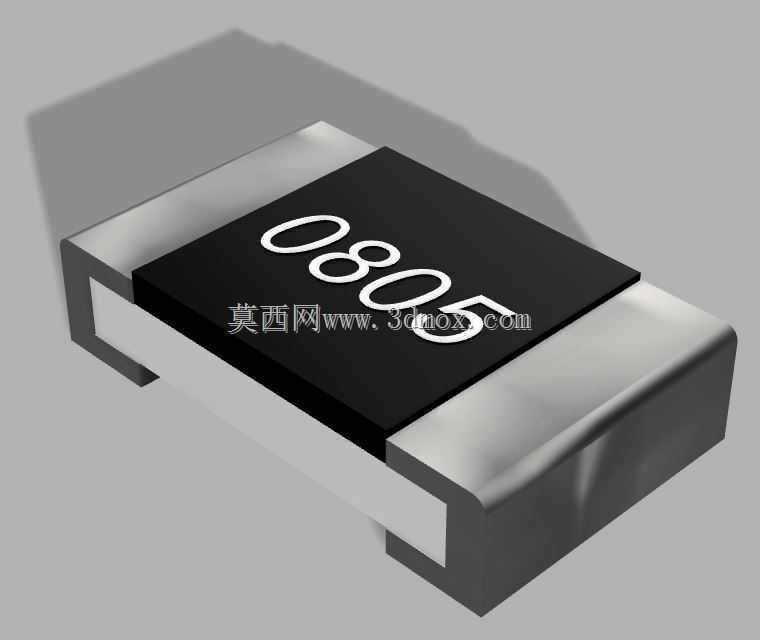

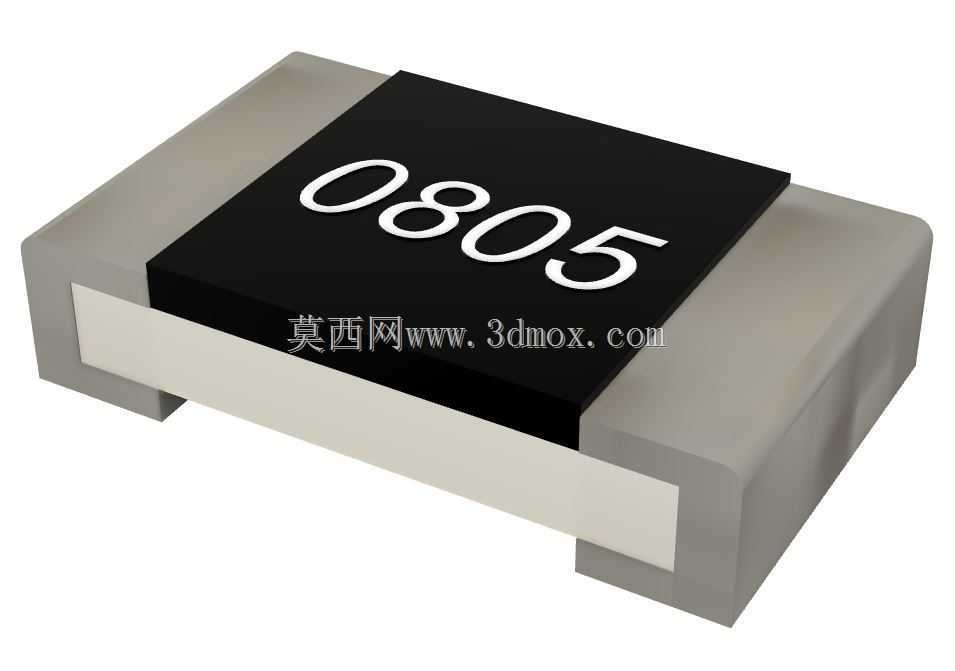

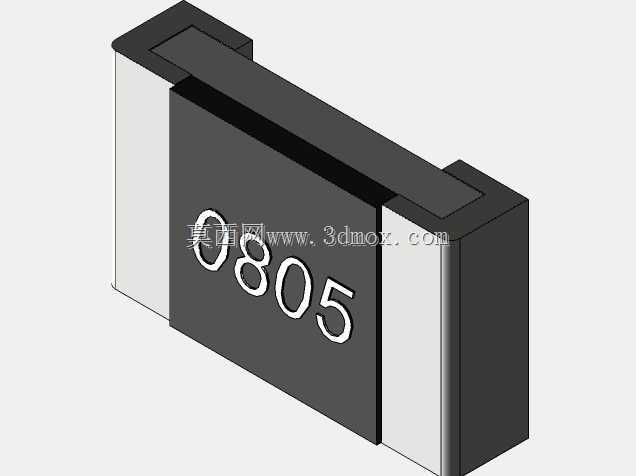

　　这款0805贴片电阻的三维结构，完全按照实际量产元件的尺寸公差进行还原，主体陶瓷基体采用长方体结构，表面丝印清晰还原了元件的标识区域，两端的金属端电极做了分层结构处理，既还原了端面镍层、锡层的厚度差异，也准确匹配了标准0805封装的焊盘搭接尺寸。建模过程中没有做过度的细节简化，端电极与陶瓷基体结合处的圆弧过渡、元件本体的边角倒角都按照实物的加工特征做了还原，避免仿真过程中出现尖锐边导致的应力计算偏差。

　　从实际应用场景来看，这类SMD电阻几乎覆盖了所有采用表面贴装工艺的电路板，从电源模块的分压采样、信号链路的阻抗匹配，到数字电路的上拉下拉，都能看到0805封装电阻的身影。在做整机结构布局时，工程师需要准确掌握元件的实际高度——0805封装电阻的常规本体厚度在0.5mm左右，加上焊盘焊接后的锡膏厚度，整体装配高度不会超过0.7mm，这个尺寸边界是结构工程师做PCB与外壳、屏蔽罩间隙设计时的核心参考依据。如果模型尺寸存在偏差，要么会预留过大的间隙浪费整机内部空间，要么会出现装配时元件被结构件压损的问题。

　　设计这款三维模型时，特意将端电极的可焊接区域做了明确的结构区分，电极的下表面与PCB焊盘接触的区域保持平面度，和实际元件的焊接面特征一致，方便工程师在做SMT工艺仿真时，准确计算锡膏的印刷面积、回流焊过程中的元件润湿力分布。很多通用元件库中的0805电阻模型，会把两端电极做成和本体等宽的简单方块，忽略了电极实际会包裹陶瓷基体端面及部分上下表面的结构特征，这种模型在做DFM可制造性检查时，无法准确识别焊盘与电极的搭接宽度，容易误判焊接可靠性。

　　在高密度板卡设计场景中，0805电阻的周边往往会布置0603、0402等更小封装的元件，或是走线、过孔，准确的三维模型可以帮助工程师检查元件之间的安全间隙，避免在贴片过程中吸嘴拾取元件时与周边已贴装元件发生碰撞。尤其是在做双面回流焊的板卡设计时，底面元件的高度模型是否准确，直接影响过炉治具的支撑点设计，如果模型高度比实际元件偏小，治具就会压到元件本体，导致元件移位甚至破损。

　　从结构设计的角度看，这类无源元件的建模不需要做内部电阻膜、电极内部结构的还原，重点要保证外部装配尺寸的准确性，包括本体的长宽高、端电极的宽度、电极下表面到本体顶面的高度差，这些尺寸是和生产装配直接相关的核心参数。模型的外形做了和实物一致的哑光黑陶瓷本体质感、亮面金属端电极质感，在做产品渲染、PCB装配效果展示时，能够更真实地还原成品板卡的视觉效果，避免渲染图中元件质感失真影响方案评审的判断。

　　在做热仿真分析时，准确的模型结构也能帮助工程师更精准地设置元件的热阻参数，0805电阻的散热路径主要通过两端电极传导到PCB焊盘，再通过铜箔散热，模型中还原的电极与陶瓷基体的接触面积，能够让热仿真的热量传导路径计算更贴近实际工况，避免因为模型结构简化导致的热仿真结果偏差，帮助工程师提前识别大功耗电阻的过热风险。
