1206封装贴片电阻三维结构建模

　　在消费电子、工业控制板卡、汽车电子模块的表面贴装生产线中，1206封装贴片电阻是应用覆盖率极高的无源基础元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、SMT贴装程序的离线仿真、以及整机热仿真环节的参数匹配度。不同于插件电阻的引脚穿板安装形式，1206贴片电阻采用两端金属端电极直接与PCB焊盘焊接的结构，整体为长方体块状构型，建模时需要严格还原陶瓷基体、端电极、表面标识层三个核心部分的尺寸边界，避免出现贴装模拟时的元件与焊盘错位、与周边相邻元件的空间干涉问题。

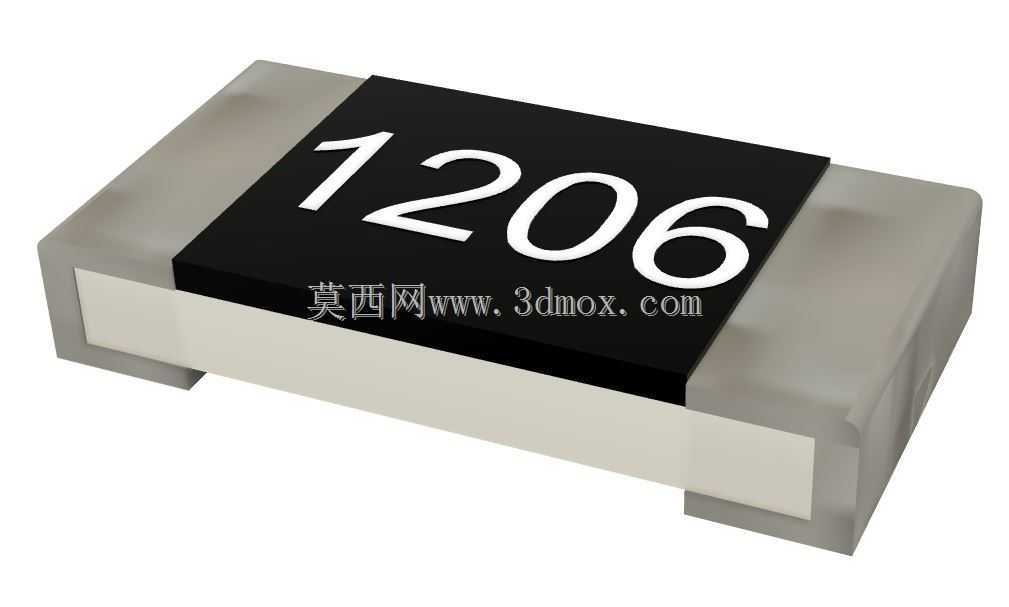

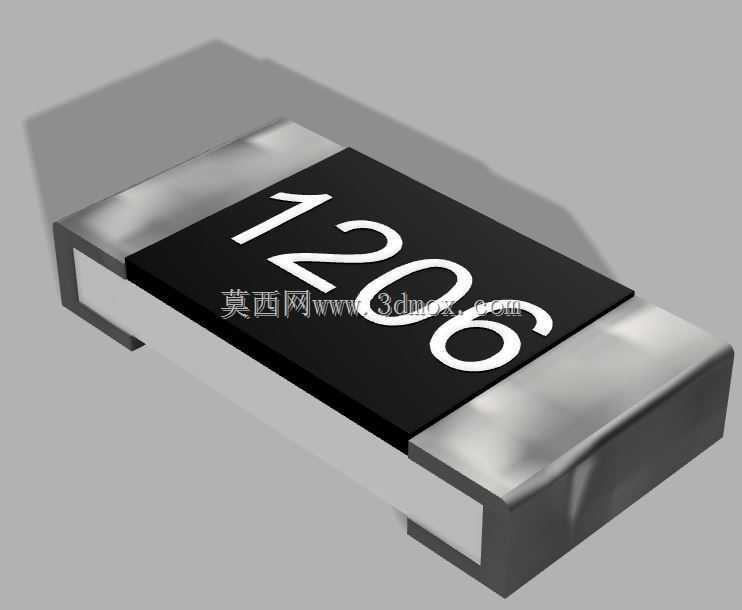

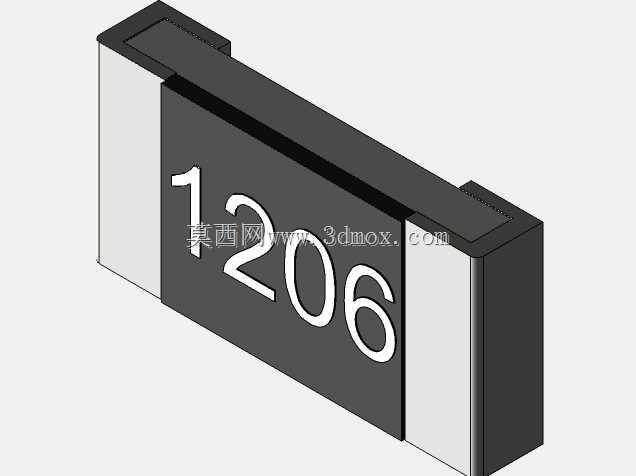

　　从实际工程应用的角度出发，这类贴片电阻的三维模型需要优先明确安装边界：元件整体长度方向对应1206封装的120mil标称长度，宽度对应60mil标称宽度，建模时需要将陶瓷基体的绝缘主体与两端包裹的金属端电极做明确的结构区分，金属端电极的厚度、包裹陶瓷基体的搭接长度，直接关系到焊盘设计时的钢网开口尺寸匹配——如果建模时端电极的搭接尺寸偏差超过0.1mm，就会导致离线编程时贴装吸嘴的拾取位置偏移，实际生产中出现抛料率升高的问题。陶瓷基体部分采用黑色哑光的绝缘材质，表面印刷的1206标识是封装规格的直观标注，建模时将标识层做0.01mm的凸起处理，能够在渲染环节还原真实丝印的质感，方便结构评审时快速识别元件规格。

　　在设计思路上，这类标准封装元件的建模不需要做冗余的内部结构还原，因为PCB布局、SMT仿真、结构干涉检查的场景下，只需要元件的外部轮廓、安装面、电极接触面的尺寸精度达标即可。两端的金属端电极需要做轻微的倒角处理，还原真实元件生产过程中端电极冲压成型的工艺特征，避免模型边缘过于锐利导致的仿真计算时出现网格畸变问题。元件底部与PCB接触的平面需要保证平面度公差在建模时控制在0.02mm以内，因为贴装过程中吸嘴将元件压合到焊盘上时，底面的平面度直接影响焊锡的浸润均匀性，如果模型底面存在凹凸不平的结构错误，会导致热仿真时焊盘的热传导参数计算出现偏差。

　　从实际用途来看，这个三维模型可以直接导入主流PCB设计软件的3D布局环境，用于板卡堆叠时的空间校验：比如在板卡上相邻布置电容、芯片等元件时，通过导入该模型可以直观检查元件之间的安全距离是否满足生产要求，避免出现元件过高导致的外壳装配干涉、或者元件间距过小导致的焊接桥连问题。在SMT生产线的离线编程环节，精准的三维模型可以帮助工程师提前确认吸嘴的拾取高度、贴装压力参数，不需要等到实际试产时再反复调整参数，缩短新产品的导入周期。另外在教学演示场景中，这个模型可以直观展示表面贴装电阻的外部结构，帮助电子工艺相关的从业者快速理解SMD元件的安装形式与结构特点。

　　建模过程中需要注意，元件的金属端电极部分需要区分端面与侧面的结构差异：端电极的端面是与焊盘锡膏接触的主要焊接面，建模时要保证该平面与元件底面垂直，避免出现倾斜导致的焊接应力集中问题；端电极的侧面包裹陶瓷基体的部分，高度要与陶瓷基体的厚度匹配，不能出现电极超出基体顶面或者未完全包裹基体侧边的错误，否则在做电磁兼容仿真时，电极的寄生参数计算会出现偏差。陶瓷基体的顶面与侧面的过渡处做微小的圆角处理，还原真实陶瓷元件烧结后的边缘特征，避免模型的直角结构在装配仿真时出现不必要的碰撞误报。

　　针对不同的应用场景，这个模型的细节程度可以做适配调整：如果是用于整机的大装配结构检查，可以适当简化端电极的倒角、丝印的细节，降低模型的多边形数量，提升大装配文件的运行流畅度；如果是用于产品宣传渲染、工艺教学演示，则可以保留丝印、金属电极的质感细节，还原真实元件的视觉效果。需要明确的是，这类标准封装元件的建模核心永远是尺寸精度优先，所有的视觉细节都不能破坏安装边界的准确性，因为对于结构设计和生产准备环节来说，一个尺寸存在偏差的精美模型，远不如一个尺寸完全符合封装规范的简化模型有工程价值。在实际的板卡设计中，1206电阻通常用于功率稍大的电路场景，相比更小封装的0402、0603电阻，1206的额定功率更高，对应的元件厚度也稍大，建模时要准确还原厚度方向的尺寸，避免出现板卡装配时元件与上方的屏蔽罩、结构件发生空间冲突。
