四通道直流电机驱动控制板结构设计

　　这款四通道电机驱动控制板，核心面向小型移动机器人、桌面级智能小车、多轴小型实验平台的动力输出控制场景，在高校机电类课程实验、创客小型智能设备开发、小型自动化执行单元搭建场景中有着极高的适配性。从实际使用需求出发，板卡集成了4路独立电机输出通道，每一路都可独立完成电机转速调节、正反转切换控制，能够同时支撑4台直流有刷电机的独立运行，满足多轮移动设备的差速转向、多执行端同步动作的控制需求，避免了多块单路驱动板堆叠带来的接线杂乱、空间占用大的问题。

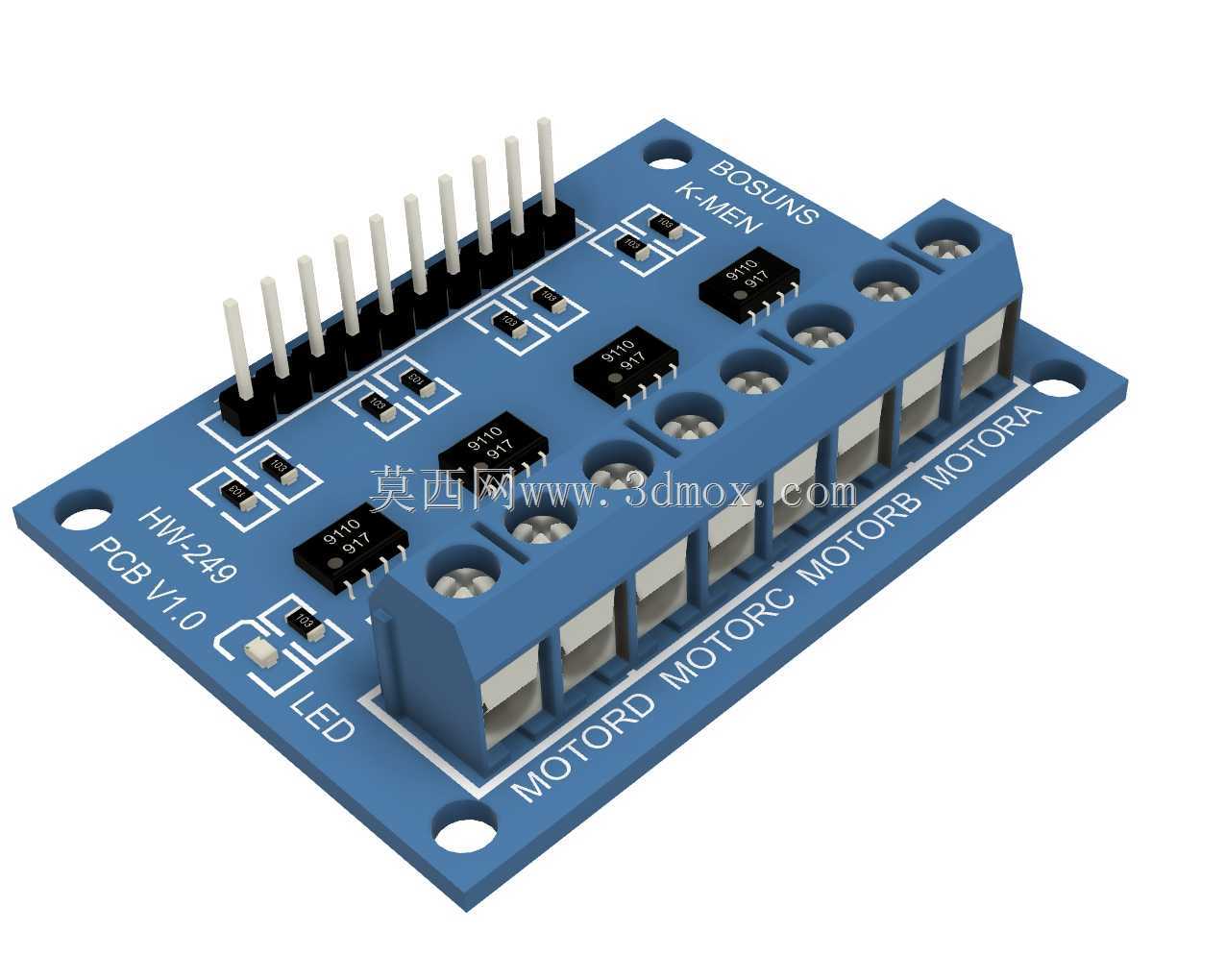

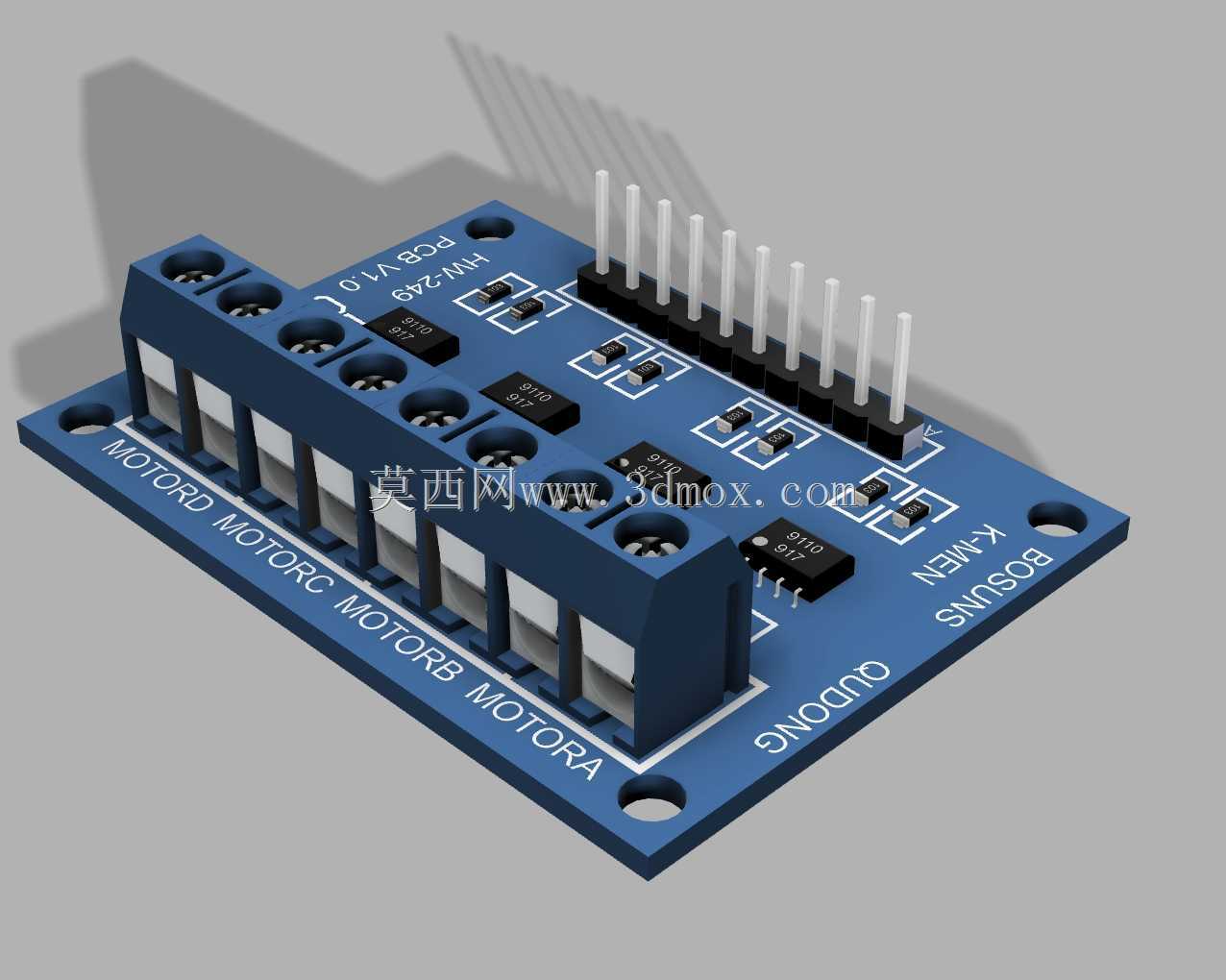

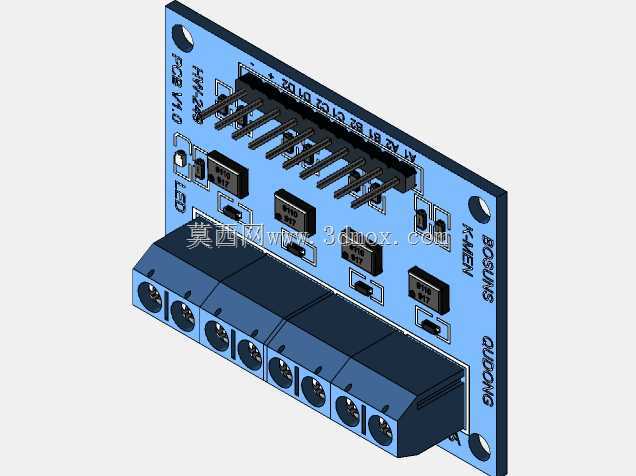

　　设计阶段优先考虑了实际安装的边界约束，板卡整体采用矩形PCB基材，四个边角预留了标准圆形安装孔，孔位间距匹配常用的小型设备安装孔距标准，可直接通过铜柱固定在亚克力、铝合金型材搭建的设备机架上，不需要额外设计转接安装板。板上的功率输出端采用大电流接线端子布局，端子排列沿板卡长边一侧排布，接线操作时不会和侧边的排针接口产生干涉，电机动力线的走线空间预留充足，可适配线径较粗的动力线缆，减少大电流工况下的线损。信号输入端采用标准2.54mm间距排针，排针沿板卡短边一侧垂直排布，可直接插接到常用的单片机控制板扩展接口上，也可通过杜邦线完成信号连接，适配绝大多数开源控制板的接口定义。

　　板上的功率器件布局做了散热优化，大电流驱动芯片均匀分布在板卡中部区域，周边预留了足够的铺铜散热面积，长时间带载运行时热量可通过PCB铜箔均匀散出，不需要额外加装散热片即可满足常规工况的散热需求。板卡表面的丝印标识清晰标注了每一路电机接口的正负极定义、信号引脚的功能定义，现场接线时不需要反复查阅手册即可完成接线，减少接反引脚导致的器件损坏风险。每一路输出通道都集成了续流保护电路，在电机启停、正反转切换的瞬间，可吸收电机绕组产生的反向电动势，避免反向电压冲击前端控制电路，提升板卡在频繁启停工况下的运行可靠性。

　　从实际选型适配角度看，这款驱动板的输出能力可覆盖小型直流有刷电机的常用功率区间，既可以驱动小型智能小车的驱动轮电机，也可以驱动小型机械臂的关节电机、小型传送带的动力电机，在小型自动化演示装置、教学实验平台的搭建中，可直接作为动力驱动单元使用，不需要额外做驱动电路的开发。板卡的外形尺寸控制紧凑，在有限的设备安装空间内，可最大化节省安装位置，给其他传感器、控制板留出更多布置空间。接线端子的卡扣设计可保证动力线连接牢固，设备移动过程中不会出现线缆松脱的问题，适配移动类设备的震动工况。排针接口的高度做了统一管控，插接后板卡和上层控制板之间留有足够的通风间隙，避免两块板卡贴合导致的热量堆积。

　　在结构细节设计上，板卡边缘做了圆角处理，避免安装过程中尖锐边角划伤操作人员，也减少了板卡在狭小空间内安装时和其他部件产生卡滞的问题。所有元件的焊接高度都控制在统一范围内，最高的排针元件和接线端子高度差控制在合理区间，不会出现元件过高导致的安装干涉。板卡上的预留测试点分布在关键信号回路中，调试过程中可直接通过测试点测量电压、信号波形，不需要拆除外接线路即可完成故障排查，提升现场调试的效率。
