叉形拨杆机械结构三维建模

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611607
  • 叉形拨杆机械结构三维建模
  • 叉形拨杆机械结构三维建模

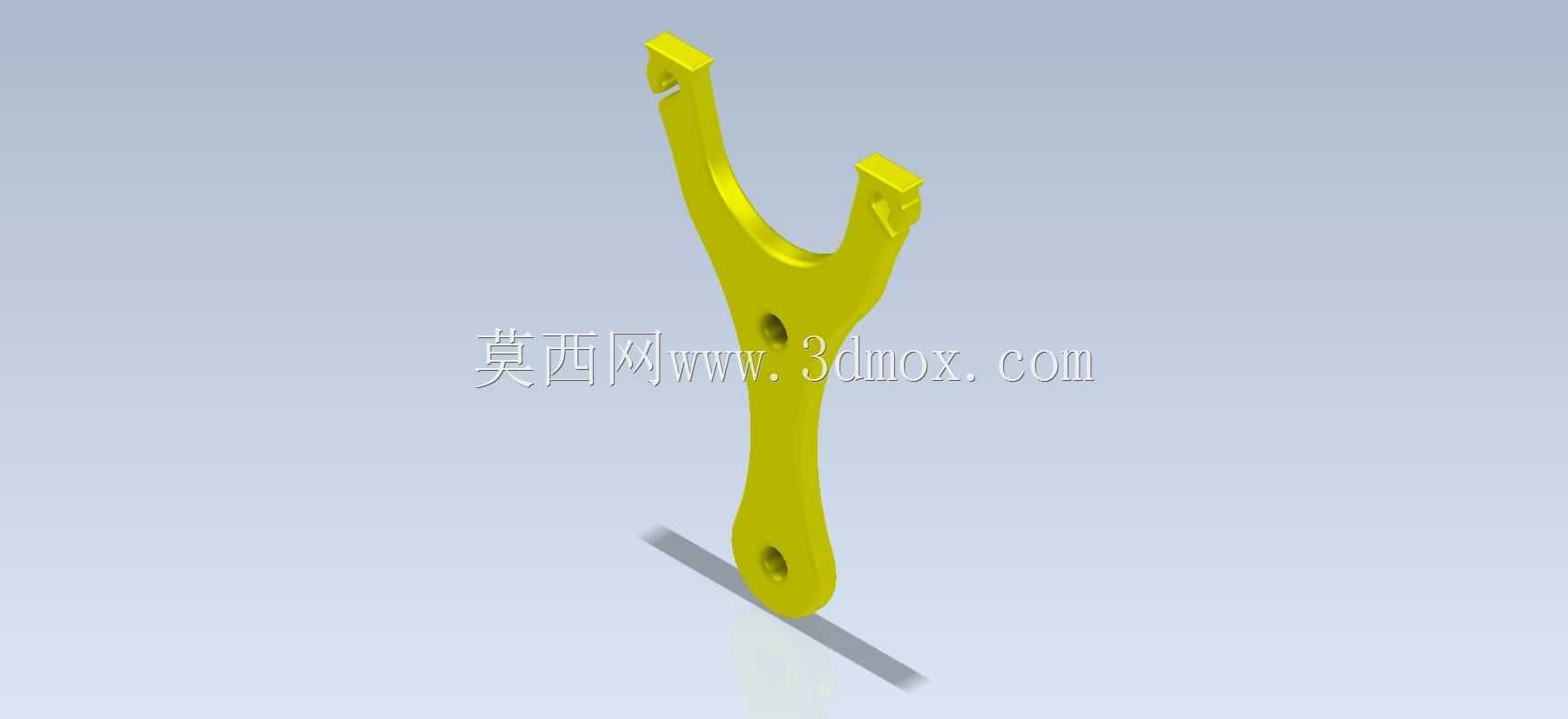

  本次呈现的叉形拨杆类零件,在轻工输送、小型工装夹具、手动操作机构中有着十分广泛的应用场景,这类零件核心作用是实现工位切换时的拨动限位、行程卡位,在手动换挡机构、料道分料装置、简易锁止机构中都能见到同结构的衍生设计。从实际使用场景来看,这类拨杆通常搭配圆柱销、复位弹簧使用,上端的叉口结构直接与被拨动的销轴类零件接触,工作时绕杆身下部的安装孔做定轴转动,将输入端的摆动力矩传递到执行端,完成工位的切换动作。

  从功能特性上看,该零件采用对称式叉形开口设计,两个叉臂顶端做了导向倒角处理,能够在对接销轴时自动补偿一定的安装对位误差,避免硬接触导致的卡滞;杆身采用变截面流线型设计,从叉臂位置向下逐渐收窄再过渡到下端安装座,既保证了叉臂位置的抗弯强度,又尽可能降低了零件整体重量,减少转动时的惯性力矩。杆身中部预留的通孔为定位销孔,用于安装弹簧定位销或者行程限位螺钉,能够精准控制拨杆的摆动角度,避免超程转动导致的机构损坏;下端的安装孔为整圆通孔,与固定转轴采用间隙配合,保证转动过程中无卡滞,同时孔口位置做了沉台设计,能够容纳转轴端部的卡簧或者轴端挡圈,实现轴向定位,防止工作过程中拨杆从转轴上脱出。

  设计思路上,这类零件优先考虑受力路径的合理性,叉臂位置是主要受力点,工作时承受被拨动件的反作用力,因此叉臂与杆身的过渡位置采用大圆角过渡,避免应力集中导致的疲劳断裂,从三维模型的结构来看,整个零件为等壁厚设计,适合采用钣金冲压或者型材铣削加工,若采用塑料注塑工艺也能直接脱模,无需额外设计抽芯结构,工艺适配性较强。叉口的开口宽度根据常规配套销轴的直径做了适配设计,开口深度满足销轴最大行程时的啮合长度要求,不会因为摆动角度过大导致销轴从叉口中脱出。

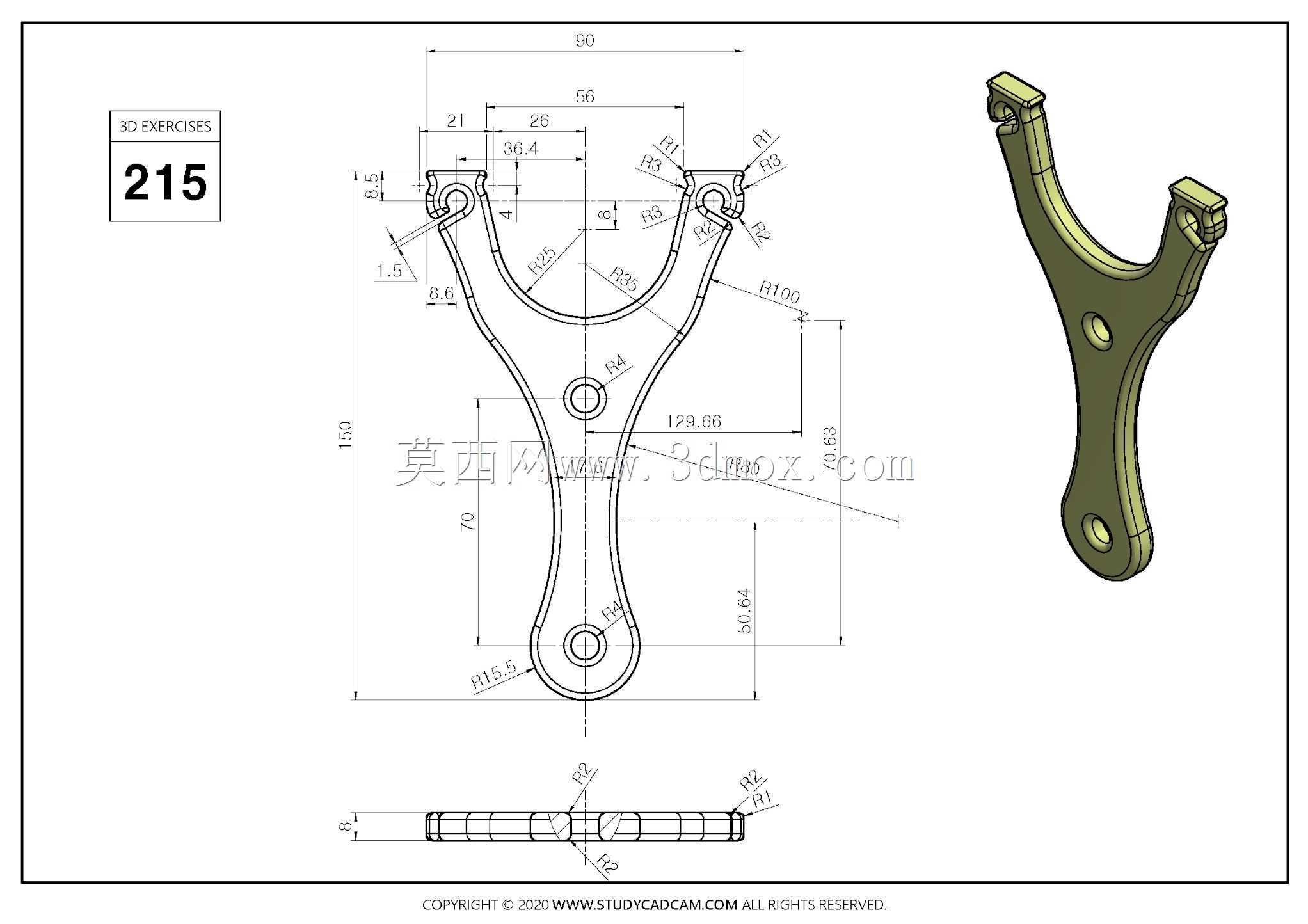

  从安装边界来看,零件整体为细长型叉状结构,转动时的最大回转半径为杆身总长度,安装时需要预留足够的摆动空间,避免周边零件与拨杆杆身发生运动干涉;下端安装孔的中心距叉口顶端的尺寸为核心安装尺寸,决定了拨杆的力臂长度,选型时需要根据所需拨动力矩匹配对应长度的规格,力臂过短会导致操作力过大,力臂过长则会降低机构的刚性,容易出现晃动。中部定位孔的位置决定了拨杆的最大摆动角度,孔位距离下端安装孔越近,相同行程下的摆动角度越大,设计时需要根据实际工位的行程需求调整孔位位置。

  在实际建模过程中,这类零件需要重点关注几个配合面的公差设置:下端安装孔与转轴的配合公差通常选用H7/g6,保证转动灵活的同时不会有过大的旷量;叉口的两个内侧面为工作面,表面粗糙度要求较高,通常需要达到Ra1.6以上,减少与销轴接触时的磨损;叉臂顶端的导向倒角角度通常设置为15度到30度,既能起到导向作用,又不会因为倒角过大导致叉口有效啮合长度不足。零件的材质通常根据使用场景选择,手动操作的轻载场景可以选用尼龙或者POM塑料,降低成本同时减少噪音;重载工业场景则选用45号钢或者铝合金,表面做发黑或者阳极氧化处理,提升耐磨性能与防锈能力。

  这类拨杆在实际装配时,通常会在下端安装孔内加装铜套或者含油轴承,提升转动副的耐磨性能,延长使用寿命;中部定位孔安装的限位螺钉需要配备锁紧螺母,避免长时间震动导致螺钉松动,改变限位位置;叉口位置可以根据需求加装尼龙缓冲垫,减少拨动时的冲击噪音,同时避免硬接触刮伤配套销轴的表面。在设备维护过程中,需要定期检查叉臂的磨损情况,当叉口开口磨损量超过原尺寸的5%时,需要及时更换零件,避免出现拨动到位失效的问题,同时定期给转动副加注润滑脂,保证转动灵活无卡滞。
