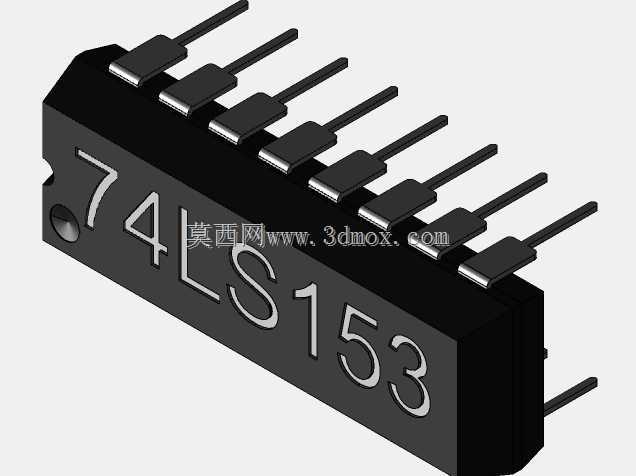

双列直插封装74LS153多路复用器结构模型

　　在数字电路实验台搭建、工业控制板卡原型验证、教学实训装置开发这类场景里，逻辑电平信号的通路切换是绕不开的环节，74LS153作为经典的双4选1多路复用器件，是很多数字系统里做信号选通、数据分发的核心元件，做这类直插芯片的三维建模，核心目的是给PCB布局仿真、实训装置结构干涉检查、教学演示模型制作提供精准的外形参考，避免在结构装配阶段出现元件与周边结构件、接插件的空间冲突。

　　建模过程中首先还原的是标准双列直插封装的本体结构，黑色塑封主体的棱边做了符合实际注塑工艺的微小倒角处理，没有做尖锐直角的简化，这一点在做装配仿真时很关键——很多新手建模时会把芯片塑封体做成完全锐利的直角，实际装配时如果周边有导线槽或者固定压片，锐利直角的模型会误判干涉量，导致预留的安装间隙不合理。芯片表面的丝印字符做了凹陷蚀刻效果的还原，位置完全对齐量产芯片的丝印区域，做教学演示模型时可以直接通过外观识别器件型号，不需要额外添加标识。

　　引脚部分的建模严格遵循JEDEC MS-001BA标准的16引脚双列直插尺寸规范，每根引脚的宽度、厚度、伸出塑封体的长度，以及引脚之间的2.54mm标准间距都做了精准还原，引脚根部与塑封体衔接的位置做了微小的圆弧过渡，还原实际器件封装时引脚与塑封料结合的结构特征，不会出现引脚直接生硬插入塑封体的失真效果。引脚末端的弯折角度也完全匹配实际直插器件的成型角度，在做PCB板装配模拟时，可以直接对齐标准封装的焊盘位置，验证波峰焊过程中引脚与焊盘的贴合度，检查是否存在引脚长度不足无法过孔、或者引脚过长超出PCB背面焊接面的问题。

　　从实际功能适配的角度来说，这个模型可以直接嵌入到数字电路实验箱的整体装配模型中，实验箱上的芯片插座、锁紧装置的位置都可以参照这个模型的外形尺寸做预留，比如很多教学用实验箱会在芯片上方加装透明保护压盖，压盖与芯片表面的预留间隙就可以通过这个模型做精准校核，避免压盖压到芯片表面或者干涉引脚。在做工业控制板的结构布局时，这个模型也可以用来验证芯片周边的电容、电阻接插件的排布空间，比如芯片两侧预留的插拔芯片所需的手指操作空间，就可以通过模型的外形边界做尺寸核算，避免周边元件排布过近导致后期维修更换芯片时无法下手。

　　建模时还考虑了不同应用场景的细节需求，比如做产品宣传动画或者教学演示动画时，模型的材质区分做了明确的分层：塑封主体的哑光黑色塑料材质、引脚的镀锡金属质感、表面丝印的白色哑光字符都做了独立的材质ID，后期渲染时可以直接调整材质参数，不需要重新拆分模型。模型的坐标原点设置在两列引脚的中心对称位置，也就是芯片安装时与PCB板面接触的中心平面，导入到装配环境中时可以直接对齐PCB封装的原点，不需要额外做坐标调整，能大幅提升结构设计阶段的装配效率。

　　很多人觉得直插芯片的结构简单，建模不需要太精细，但实际在工程应用里，这类标准元器件的模型精度直接影响整个装配体的干涉检查结果，比如如果引脚的厚度做厚了0.1mm，在模拟插件装配时就会误判引脚无法穿过焊盘孔；如果塑封体的高度做高了0.2mm，就可能导致上方的散热片或者屏蔽罩无法正常安装。这个模型在建模时每一个尺寸都对照实际器件的手册参数做了校验，包括塑封体的总宽度、总长度、本体高度，引脚的共面度误差也做了符合实际生产公差的微小偏移还原，不是完全理想化的绝对平整，更贴近真实器件的实际状态，在做结构公差分析时可以得到更贴近实际装配情况的结果。

　　在学生做课程设计、电子竞赛的作品结构建模时，这个模型也能直接复用，不需要自己从零开始绘制芯片外形，节省结构建模的时间，把更多精力放在电路功能设计上。同时模型的外形细节足够丰富，渲染出来的效果可以直接用在设计说明书、作品展示海报里，不需要额外做后期修图。对于做三维教学资源开发的从业者来说，这个模型也可以作为数字逻辑器件类的标准模型素材，用来搭建元器件模型库，支撑电子类专业的虚拟仿真教学项目开发。
