74LS83四位二进制全加器集成芯片结构

　　在数字逻辑电路的硬件设计环节，74LS83这类四位二进制并行全加器是算术运算单元的核心基础器件，常被嵌入到各类工业控制板卡、教学实验平台、简易计算终端的电路系统中，承担四位二进制数的带进位加法运算功能，可实现两个四位二进制操作数与低位进位信号的同步求和，输出四位和值与高位进位信号，是搭建多位加法器、BCD码转换电路、算术运算模块的基础单元。从实际工程应用来看，这类直插封装的逻辑芯片多用于通孔插装工艺的PCB板设计场景，在学生实验教具、小批量定制工控板、老式数字设备的维修替换场景中应用广泛，相比贴片封装器件，直插结构更便于手工焊接、调试拆换，对小批量试制场景的适配性更强。

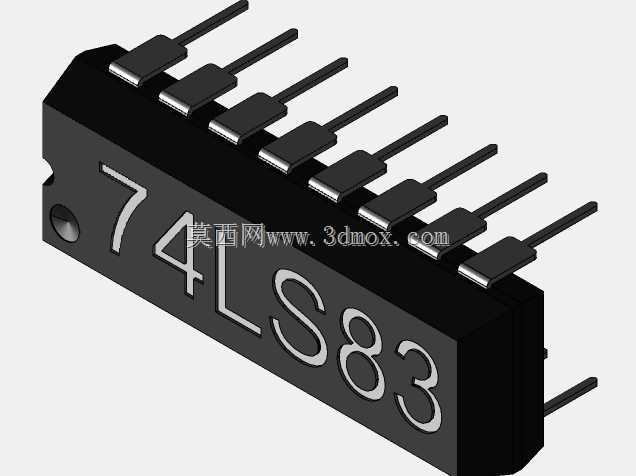

　　本次构建的三维模型完全还原该款DIP-16封装芯片的实体结构，建模过程中首先参考实际器件的引脚排布规范，严格遵循双列直插封装的引脚间距标准，相邻引脚中心距保持2.54mm，两列引脚的跨距为7.62mm，完全匹配通用面包板、标准IC插座的安装尺寸，确保模型导入PCB结构设计软件后，可直接用于板卡布局的干涉校验。模型完整还原了芯片本体的塑封外壳结构，外壳表面的型号标识做了凹陷蚀刻效果处理，与实物的丝印标识形态一致，引脚部分还原了直插引脚的弯折形态，引脚末端的倒角、引脚与塑封体结合处的过渡结构都做了细节还原，避免模型出现过度简化导致的结构失真。

　　从设计思路上，建模时优先保证安装边界尺寸的准确性，芯片本体的长度、宽度、厚度参数均参照实物测量值设定，塑封体边缘的脱模斜度、引脚的粗细尺寸都做了精准还原，既保证模型视觉上与实物一致，更重要的是满足结构设计中的装配校验需求——在做电路板整体结构装配时，可直接调用该模型验证芯片与周边电容、电阻、接插件等元件的间距是否满足安规要求，是否存在结构干涉，同时也可用于机箱内部的空间布局核算，确认芯片高度方向是否与外壳、散热片等部件存在冲突。

　　在功能特性的还原上，模型区分了塑封体与金属引脚的不同材质特征，塑封部分为哑光黑色环氧塑封料质感，金属引脚为镀锡亮面金属质感，渲染效果贴近实物外观。不同于仅做外观示意的简化模型，该模型的引脚伸出长度、引脚弯折角度都严格按照实际加工参数设定，可直接用于生成装配示意图、指导生产焊接作业，也可用于数字电路教学场景的演示素材，帮助学习者直观理解双列直插芯片的物理结构与安装方式。在实际电路设计中，这类芯片的供电引脚、接地引脚位置是固定的，模型虽然不涉及内部晶圆结构，但外部引脚的排布顺序完全对应器件手册的引脚定义，确保结构模型与电气设计的引脚位置一一对应，避免出现结构与电气设计错位的问题。

　　从安装适配角度，该模型的尺寸完全兼容标准16Pin IC插座的安装尺寸，设计板卡时如果考虑后期维修替换需求，预留IC插座安装空间的情况下，该模型可直接匹配插座的占位空间，不需要额外调整尺寸。对于需要做散热评估的场景，模型的塑封体表面积参数也与实物一致，可辅助核算芯片在满负荷工作状态下的自然散热面积，为板卡散热设计提供基础参考。在教学实验平台的设计中，这类芯片往往与拨码开关、LED指示灯搭配使用，精准的模型可帮助设计者提前规划元件排布，确保接线空间充足，避免后期组装时出现接线操作空间不足的问题。
