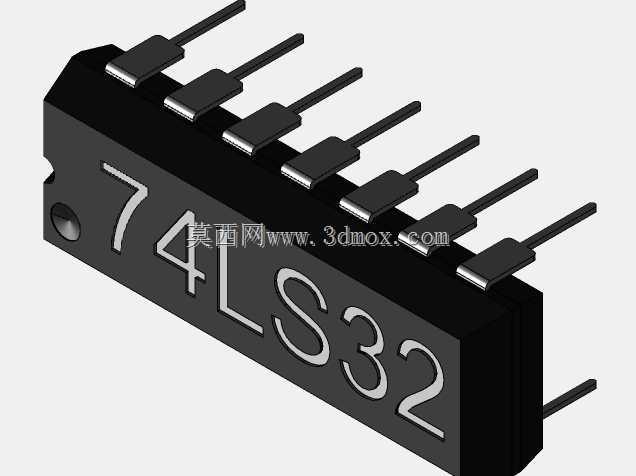

74LS32四二输入或门直插芯片结构

　　在数字电路搭建、工控逻辑板开发、教学实验平台组装的场景里，74LS32作为经典TTL系列四2输入或门器件，是实现基础逻辑运算的核心无源元件之一，本次建模完整还原了其双列直插封装的实体结构，可直接用于PCB布局干涉检查、整机装配仿真、教学演示动画制作等环节。从实际功能来看，该器件内部集成了四路独立的2输入或门电路，每路或门均可实现布尔逻辑中的或运算，即只要两个输入引脚中有一个为高电平，对应输出引脚就会输出高电平，仅当两个输入同时为低电平时输出才为低电平，常被用于信号选通、逻辑组合、故障信号汇总、使能控制等电路环节，在老式工控板、数字实验箱、简易逻辑控制装置中应用极为广泛，很多早期的数字计数装置、信号联锁回路里都能看到该型号芯片的身影。

　　建模过程中首先参考了行业通用的双列直插14脚封装的尺寸规范，严格还原了塑封本体的长宽高比例，本体两侧的引脚间距统一采用2.54mm标准节距，单根引脚的宽度、厚度以及伸出本体的长度都按照实际器件的公差范围做了还原，引脚末端的弯折角度也和量产器件保持一致，确保导入PCB设计软件后可以和标准封装库的焊盘位置完全匹配，不会出现装配干涉的问题。本体表面的型号标识做了凹陷蚀刻效果的还原，和实际器件表面的丝印质感保持一致，本体一端的定位半圆缺口也做了精准呈现，这个缺口是实际焊接时判断引脚序号的关键标识，建模时特意保留了该特征的尺寸精度，缺口的弧度、深度都和实物一致，避免使用者在装配仿真时出现引脚序号判断错误的问题。从安装边界来看，

　　该芯片在PCB板上占用的横向宽度为两侧引脚外沿之间的距离，纵向长度为本体长度加上引脚伸出焊盘后的预留余量，建模时已经考虑了波峰焊、手工焊接时需要的引脚预留长度，不会出现模型尺寸和实际安装空间不匹配的问题。在结构细节上，塑封本体的边角做了微小的倒角处理，还原了注塑成型工艺带来的边缘特征，没有做尖锐直角的简化处理，引脚表面的金属质感也按照镀锡引脚的实际外观做了区分，和黑色塑封本体形成明确的材质差异，方便在装配渲染时快速识别不同部件。对于做数字电路教学演示的使用者来说，该模型可以直接用于逻辑电路的三维展示，让学习者直观看到芯片的实体外形、引脚排布，结合逻辑功能讲解可以降低认知门槛；对于做整机结构设计的工程师来说，该模型可以直接导入装配体，

　　检查芯片和周边接插件、散热片、外壳之间的安全距离，避免出现结构干涉导致的装配失败；对于PCB设计人员来说，该模型的引脚坐标和标准封装完全对齐，可以用来核对封装库的尺寸准确性，减少打样后出现器件装不上的问题。实际选型使用时，该芯片需要配合5V直流供电，输入输出电平符合TTL电平规范，建模时虽然没有还原内部晶圆结构，但外部封装的所有装配相关特征都做了完整呈现，完全可以满足结构设计层面的所有使用需求，不需要再额外测量实物尺寸来调整模型。
