斜切组合式块状机械基础练习构件

　　这类斜切组合块状构件，是机械三维建模入门阶段非常典型的练习载体，很多刚接触三维设计的从业者，都会从这类规则几何组合体入手，掌握拉伸、切除、基准面偏移这些最核心的建模逻辑。从实际工程场景来看，这类带多面斜切的块状结构，并非只存在于练习题库中，在很多工装夹具的定位块、小型设备的支撑垫块、非标自动化设备的衔接安装座上，都能看到类似的结构形态。这类零件的核心作用，是在两个存在角度差的安装面之间做刚性衔接，同时通过斜切面规避周边部件的运动干涉，保证装配后整体结构的紧凑性。

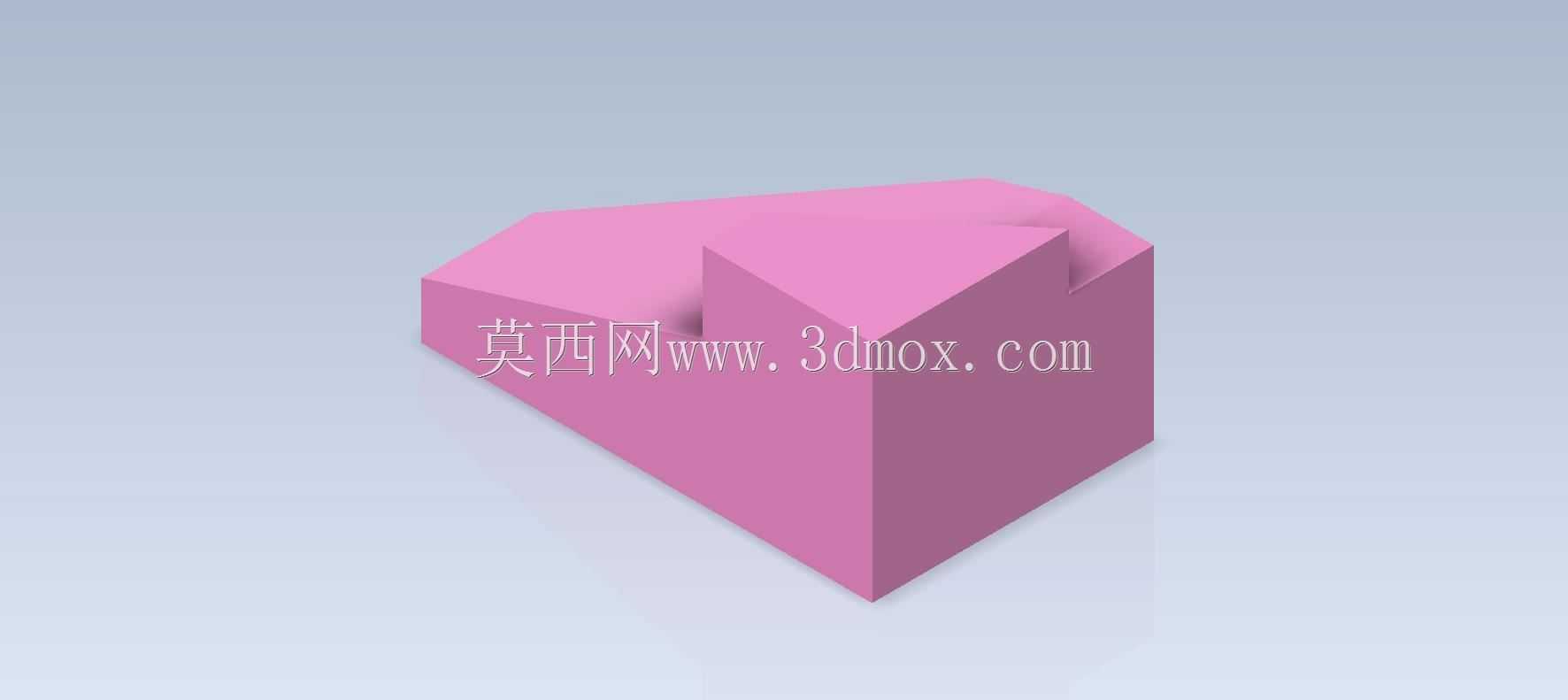

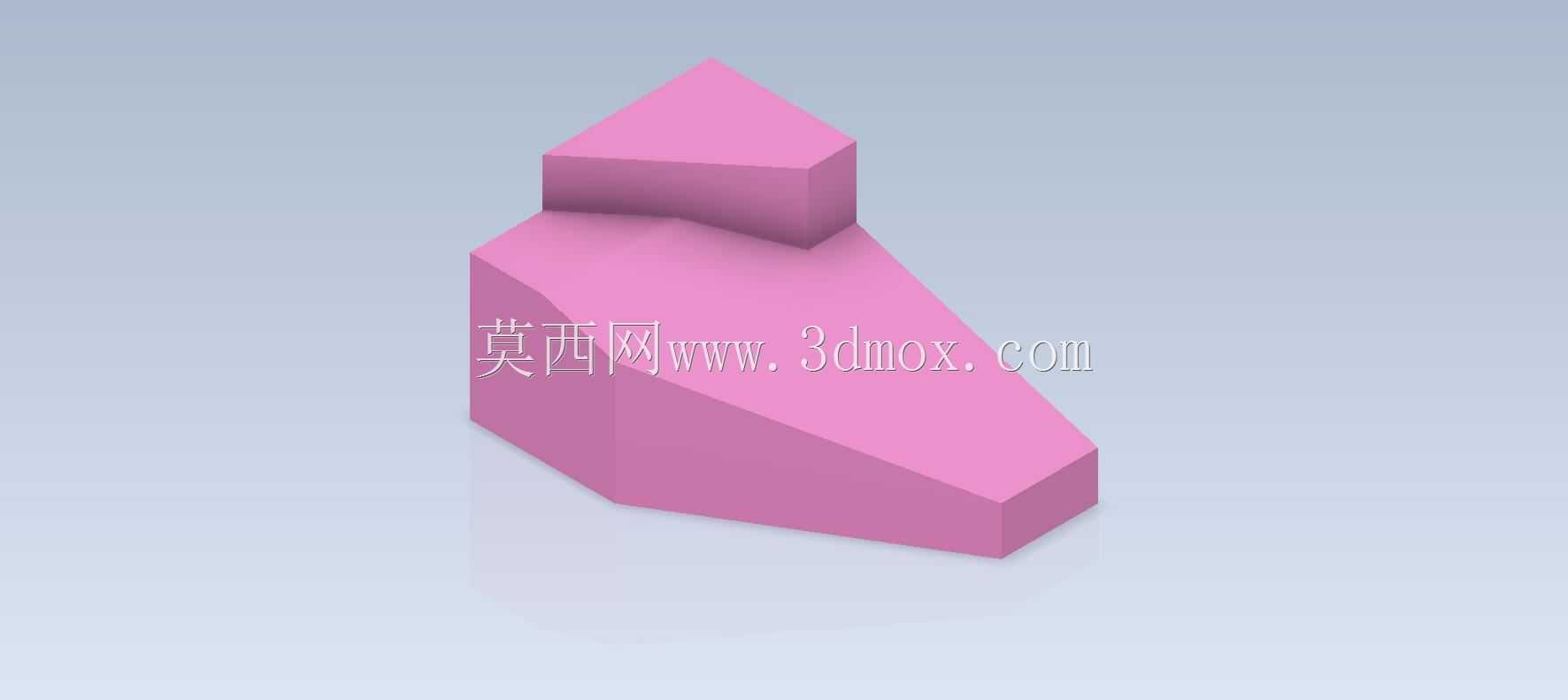

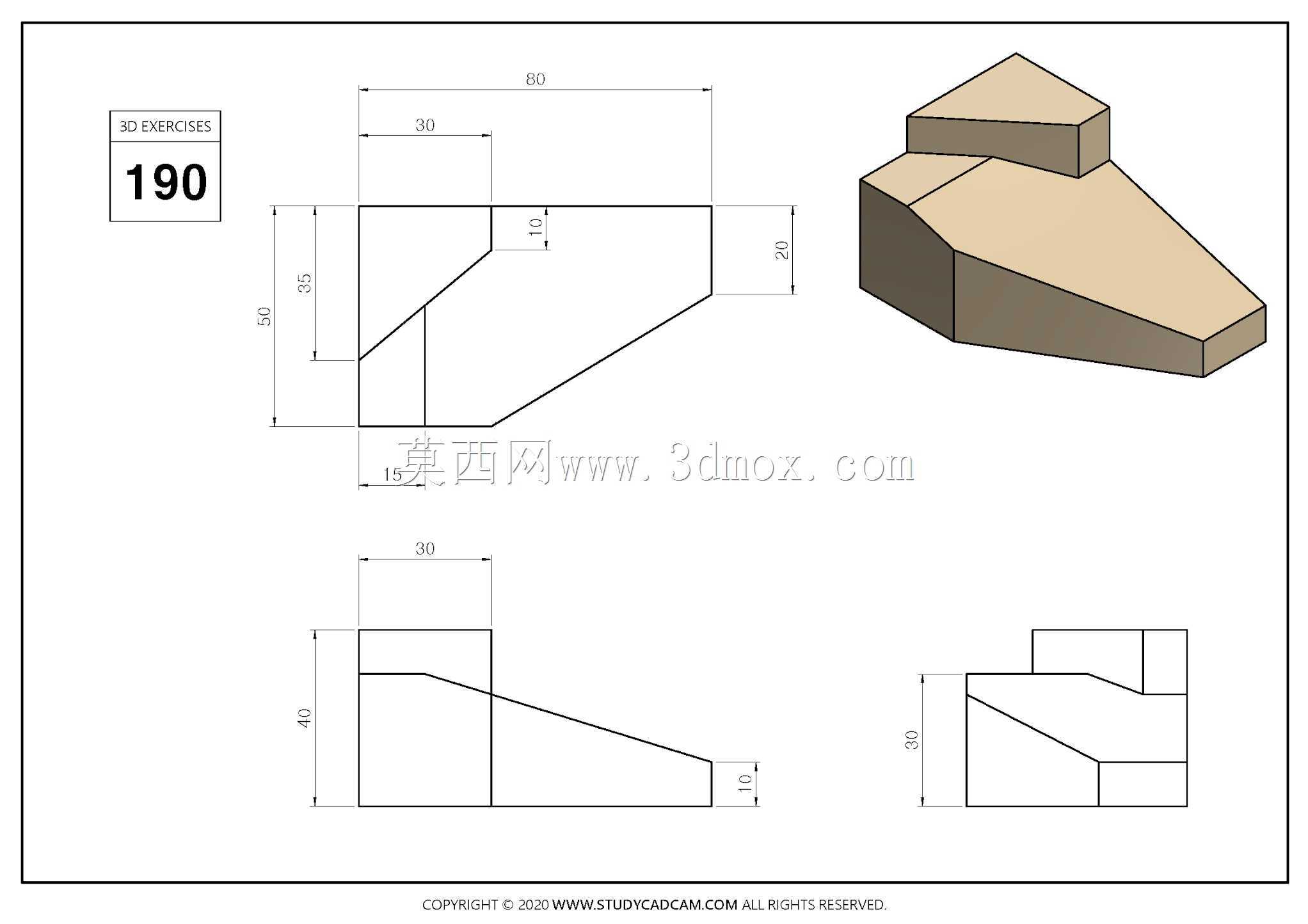

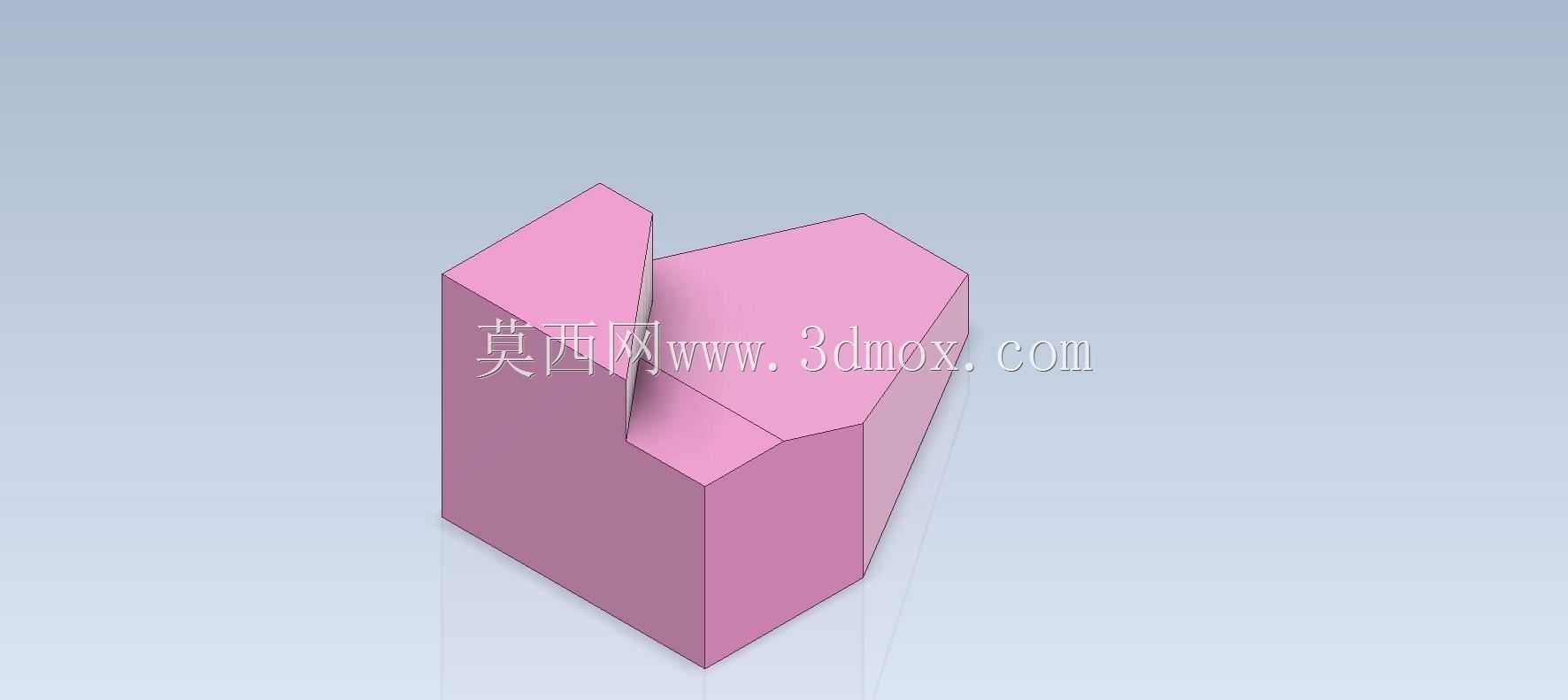

　　从结构设计思路来看，这个构件采用上下两段式组合结构，下段是带大角度斜切面的梯形块体，上段是尺寸更小的三角凸台，两个部分的结合面并非水平面，而是带有一定倾斜角度的衔接面，这种设计的考量点在于，当零件安装在倾斜基座上时，上段凸台可以保持水平或者特定角度的安装基准，方便后续配套零件的定位装配。建模过程中需要先确定下段基体的三个正交基准尺寸，再通过偏移基准面的方式绘制上段凸台的草图，这里要注意两个实体结合处的共面约束，不能出现零厚度或者重叠的几何错误，这也是很多新手建模时容易踩的坑。

　　从安装边界来看，这类块状零件的底部通常是平整的安装面，会预留两个或者四个沉头孔位用于螺栓固定，安装时需要保证底部与安装基座的完全贴合，斜切面的角度公差一般控制在±0.1度以内，避免后续装配的零件出现角度偏差。零件的棱边位置通常会做0.5到1毫米的倒角处理，一方面是去除机加工后的毛刺，避免安装时划伤操作人员，另一方面也能减少应力集中，提升零件在受交变载荷时的结构强度。

　　在实际应用场景中，这类结构常出现在小型检测设备的传感器安装支架上，因为传感器的检测角度需要精准调整，这类带固定斜角的垫块可以直接将传感器调整到预设的检测角度，省去了角度调节机构的复杂设计，降低设备的整体成本。另外在一些工装夹具的定位挡块上，也会采用类似的斜切结构，斜切面可以作为工件的导向面，方便工件快速装入夹具定位位置，同时垂直面作为定位基准，保证工件装夹的位置精度。

　　设计这类零件的时候，需要重点关注斜切面的平面度要求，因为如果斜切面作为安装基准面，平面度超差会直接导致后续安装的零件角度偏移，影响设备的运行精度。另外上下两段的结合位置要做圆角过渡，避免尖角位置在受力时出现应力开裂，尤其是在设备存在振动的工况下，圆角过渡可以大幅提升零件的疲劳寿命。建模时要尽量采用全约束的草图绘制方式，每个尺寸都标注明确的公差要求，避免后续修改模型时出现特征报错，同时要保证零件的质量特性符合设计要求，在满足结构强度的前提下尽量减少材料用量，控制零件的整体重量。

　　很多新手在练习这类模型的时候，容易只关注外形的相似度，忽略了工程实际中的工艺要求，比如斜切面的拔模角度、安装孔的沉头深度、棱边的倒角尺寸这些细节，这些细节恰恰是实际生产中必须考虑的内容。这类基础练习模型的价值，就在于让建模者在简单的几何组合中，建立起工程化的设计思维，而不是单纯的画外形，每一个特征的添加都要有对应的工程意义，每一个尺寸的标注都要考虑加工和装配的可行性。
