超迷你55孔原型实验接线板结构

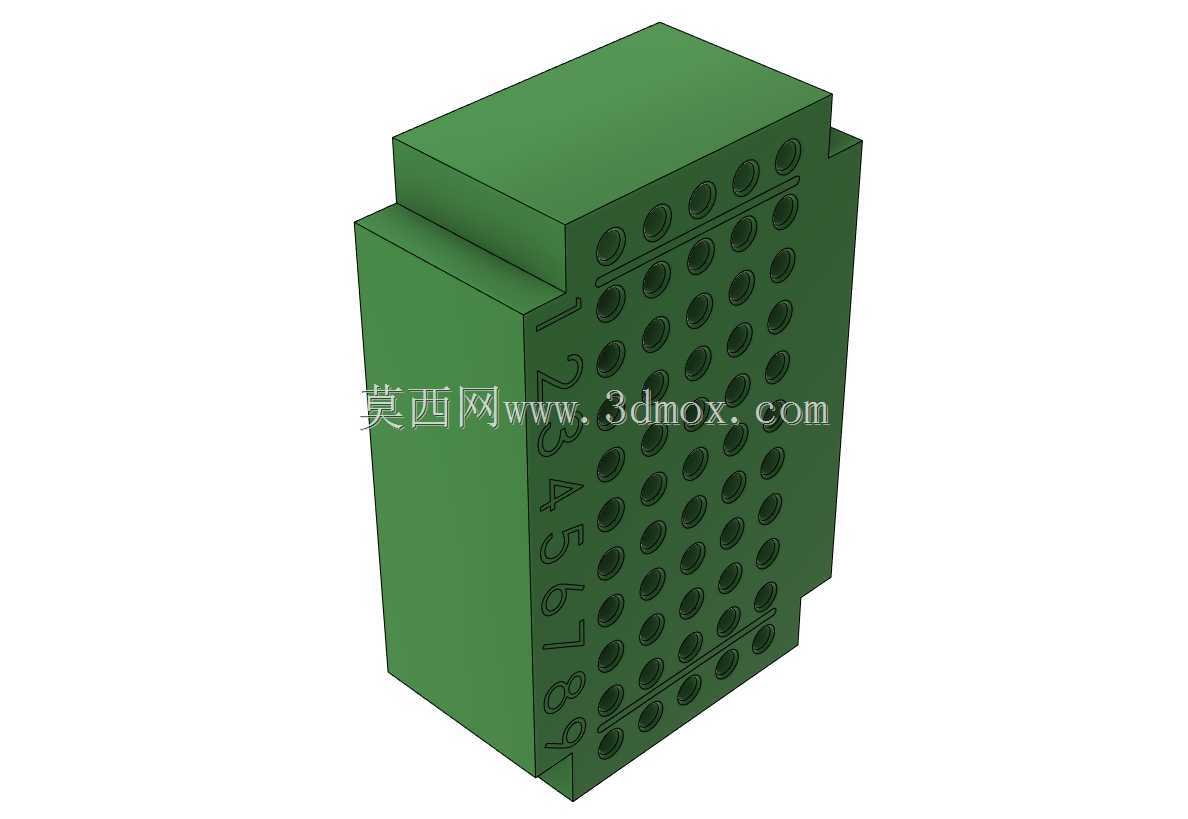

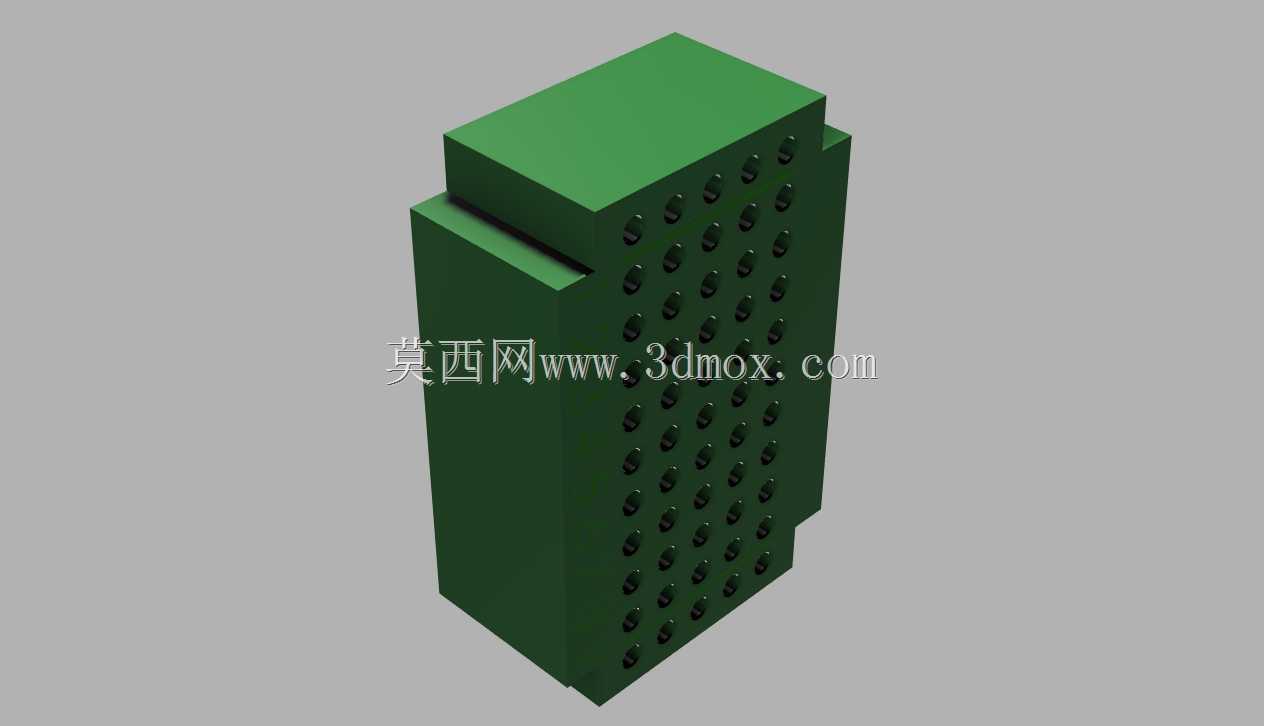

　　做嵌入式开发、小型电路验证的工程师都清楚，桌面级实验场景里最占空间的往往不是核心控制板，而是尺寸冗余的常规面包板——很多时候只需要搭个分压电路、接个传感器信号回路，常规830孔面包板大半区域都是空置的，不仅挤占桌面焊接台、信号发生器旁的操作空间，带出门做现场信号测试的时候，大块面包板还容易和测试线束、便携万用表缠在一起，扯动引脚导致接触不良。这款超迷你55点位原型板的设计，就是瞄准这类小体量电路验证的细分需求，把接线点位压缩到刚好覆盖单颗小型MCU最小系统、单路传感器信号调理这类微型实验的用量，没有多余的空置结构。从结构设计逻辑来看，这款原型板的外壳采用一体化硬质绝缘基材成型，整体为规整的长方体结构，侧壁做了等距阵列的接线孔位，

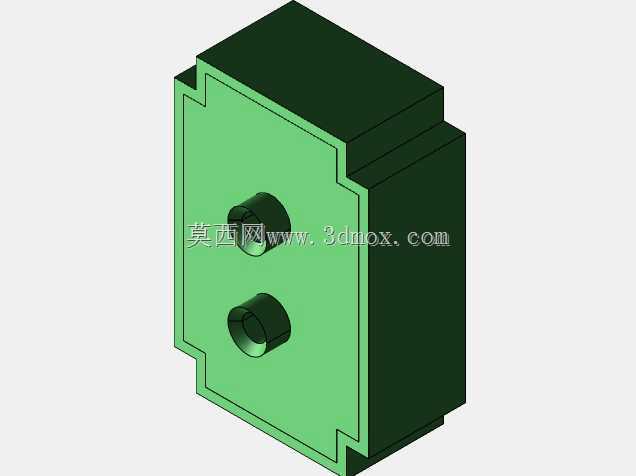

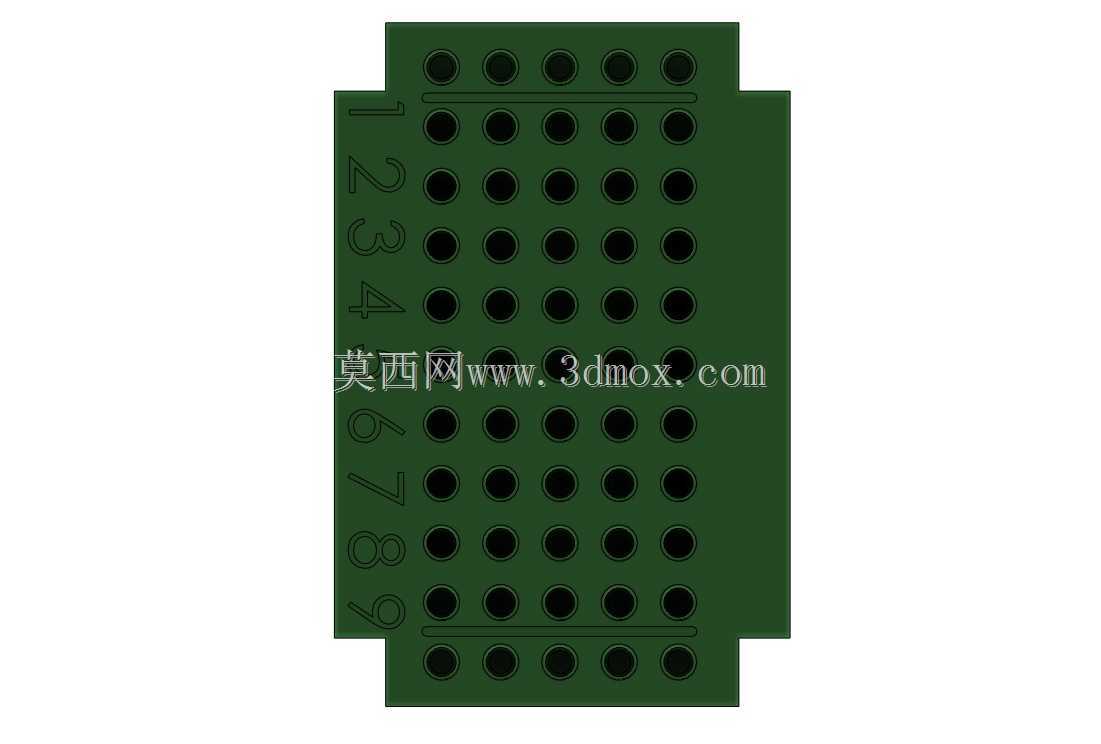

　　孔位的排布间距严格遵循通用2.54mm接插件标准间距，不管是直插电阻电容的引脚、杜邦线公头，还是单芯硬线，都能直接插入实现无焊接连接，孔位内部的弹片接触结构做了藏入式设计，不会因为日常插拔、手持挪动出现弹片移位、外露短路的问题。外壳顶部做了微凸的封边结构，既可以强化壳体的抗形变能力，避免多次插拔接线时壳体受力开裂，也能在多块同规格迷你原型板并排拼接使用时，留出微小的操作间隙，方便手指捏住板体插拔，不会因为板体贴得太近抠取困难。从安装适配边界来看，这款原型板的底部做了平整的贴合面，既可以直接平放在实验桌面、设备外壳顶面使用，也可以通过背胶、小型尼龙扎带固定在小型设备的内部空余空间，作为临时信号转接、测试点引出的载体，

　　不需要额外设计安装支架，因为整体尺寸足够小巧，甚至可以塞进很多手持测试设备的外壳空腔里，不会和内部的PCB板、电池仓产生结构干涉。实际使用场景里，这类迷你原型板的适配范围很广：做传感器出厂前的性能抽检时，可以用它快速搭出信号转换电路，不用每次都焊接临时PCB，节省打样和焊接的时间；学生做课程设计的小型电路验证时，几块这种迷你板分别搭电源模块、信号采集模块、输出驱动模块，比大块面包板的线路排布更清晰，排查接线故障的时候不用在密密麻麻的孔位里找线；做小型智能硬件的原型迭代时，甚至可以直接把它固定在产品外壳内部，作为小批量试产阶段的临时接线载体，等电路方案完全定型后再开模做集成PCB，大幅缩短前期验证的周期。设计这款结构的时候，核心要平衡的是小型化和结构强度的关系：如果一味压缩尺寸，孔位间距做小，就没法兼容通用的2.54mm间距接插件，失去了无焊接线的通用性；如果壳体壁厚做太薄，多次插拔接线的时候很容易出现壳体开裂、孔位变形的问题，导致接触不良。这款结构的壁厚控制在合理区间，既保证了整体尺寸足够迷你，又能承受日常插拔的受力，孔位的倒角做了微导角处理，插线的时候不需要刻意对准，稍微施力就能把引脚顺利插入，不会出现引脚戳在壳体端面弯针的情况。另外，壳体侧面的开槽结构是为了适配拼接使用的需求，多块同规格原型板可以通过侧边的卡槽互相嵌合，根据实验需要的点位数量灵活扩展，不需要更换更大尺寸的面包板，比如需要同时接两路传感器加一个通讯模块的时候，

　　拼两块就能满足点位需求，用完拆开又能单独作为单路实验的载体，灵活度比固定尺寸的常规面包板高很多。在电路实验的实际操作中，这类迷你原型板还有一个容易被忽略的优势：因为接线区域集中，接线长度可以大幅缩短，减少了长杜邦线带来的信号干扰，尤其是做微弱信号采集的实验时，短线连接的信号稳定性比长线在大面包板上绕接要好很多，不会因为线束过长引入工频干扰，影响测试数据的准确性。对于三维建模从业者来说，做这类电子辅件的结构设计，不能只看外观的规整度，更要结合实际电子实验的操作习惯，把插拔受力、安装适配、通用配件兼容性这些实际使用中的细节考虑进去，不然建出来的模型看着尺寸对，实际3D打印出来做功能验证的时候，就会出现插不进线、固定不稳、容易开裂的问题，完全没法投入实际使用。
