异形铰接式机械连接支架结构设计

项目分类:通用五金配件 发布时间:2022-05-03 ID:611645
  • 异形铰接式机械连接支架结构设计
  • 异形铰接式机械连接支架结构设计
  • 异形铰接式机械连接支架结构设计
  • 异形铰接式机械连接支架结构设计

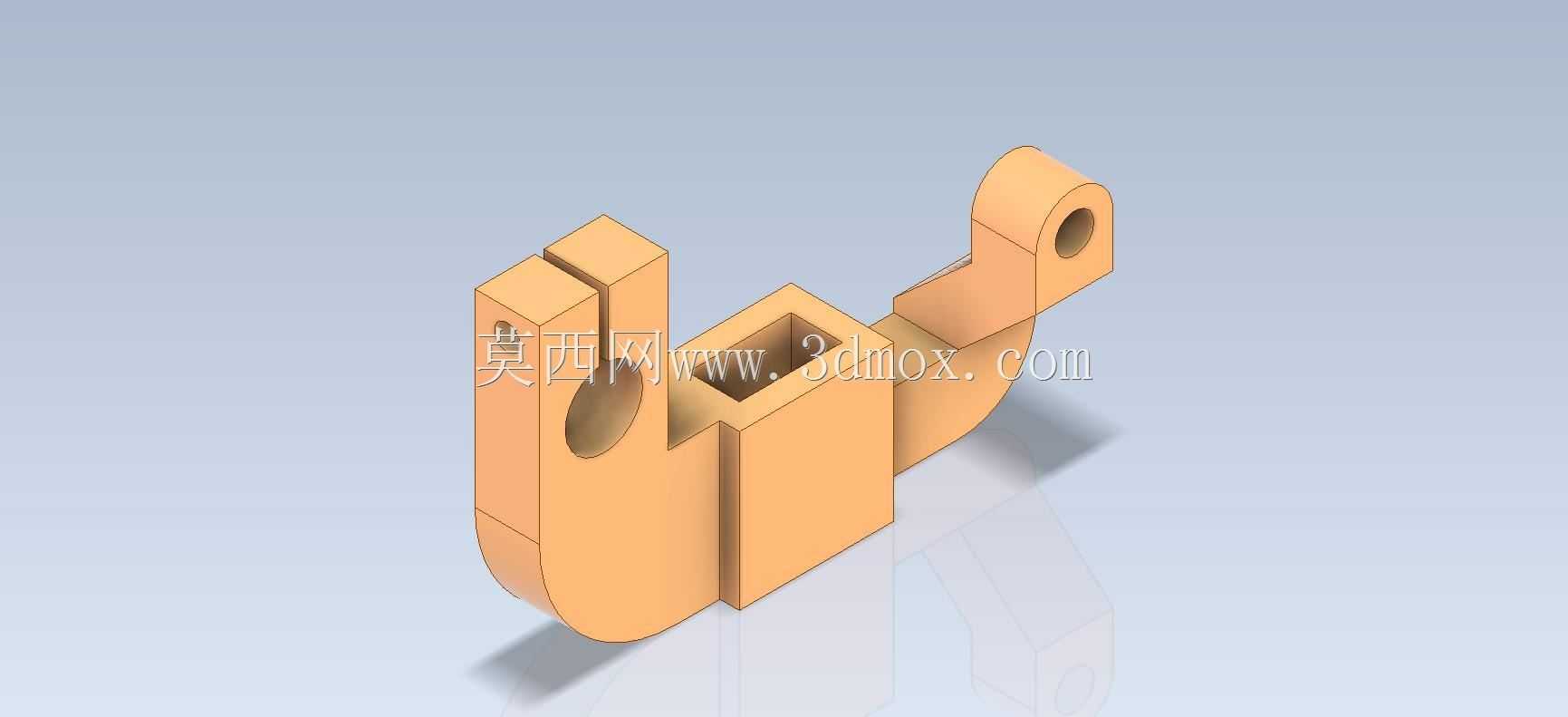

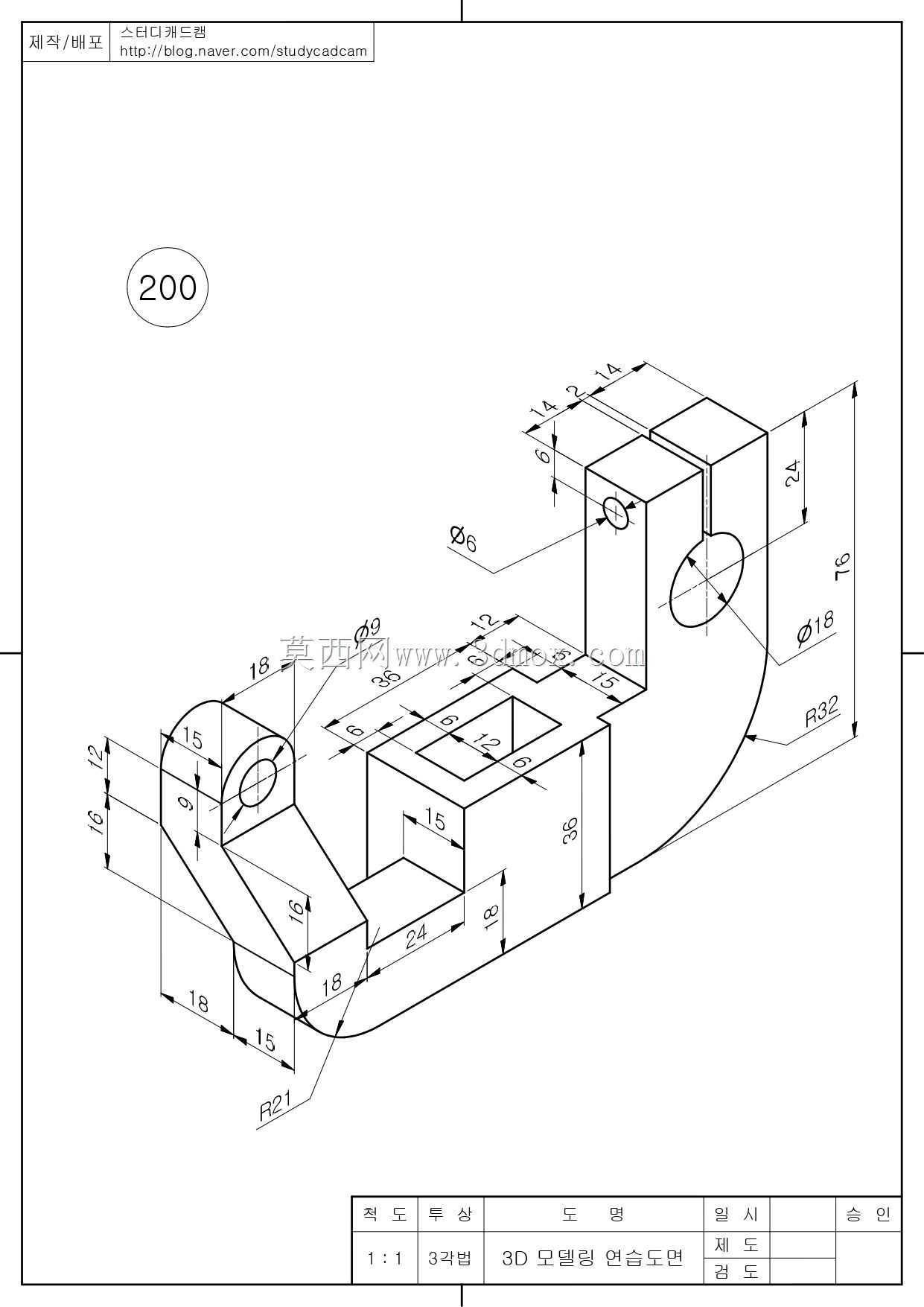

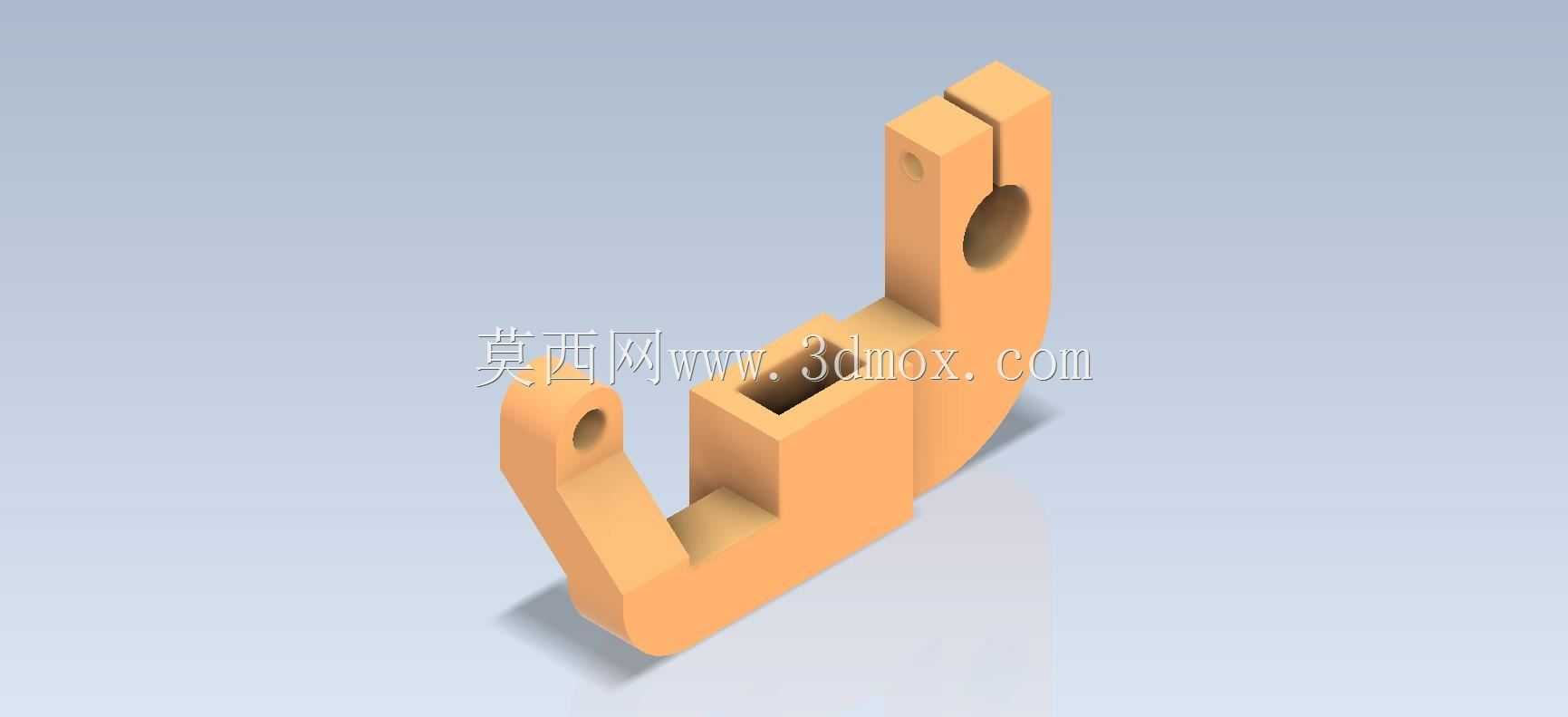

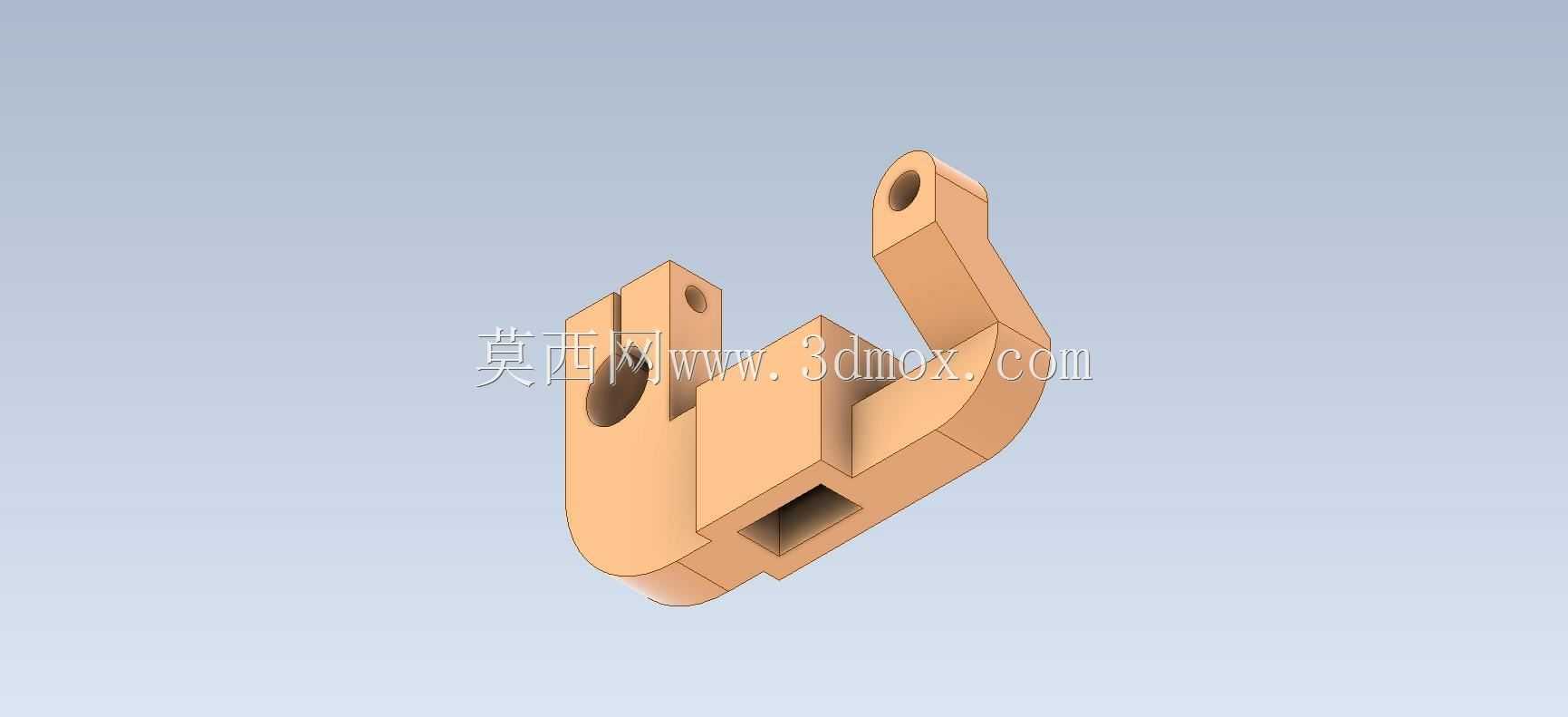

  这类异形铰接支架在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛,日常设备维护中经常能在工位挡停机构、小型工件翻转定位组件上看到同结构逻辑的零件,它的核心作用是实现两个运动构件之间的铰接传动,同时承担一定的径向载荷与限位作用,避免运动过程中出现构件窜动、卡滞的问题。从结构细节来看,零件整体采用一体化弯折成型的结构逻辑,上端开设的通槽用于嵌入配套的铰接摆臂,槽侧的通孔用于穿装铰接销轴,孔位的同轴度公差需要控制在0.02mm以内,才能保证摆臂转动时无卡顿,不会出现偏磨销轴的情况;中部的方形沉槽是用于嵌装限位缓冲块的安装位,槽底的平面度要求较高,避免缓冲块安装后出现倾斜,导致缓冲受力不均出现过早损坏;下端延伸的支臂同样开设铰接孔,

  用于和设备固定基座端的销轴连接,两个铰接孔的中心距是这个零件的核心安装尺寸,直接决定了摆臂的转动行程范围,设计时需要结合配套机构的运动角度做公差匹配,一般中心距公差控制在±0.05mm即可满足常规工装的使用需求。做这类零件的三维建模时,首先要确定两个铰接孔的中心连线作为基准轴,先绘制主体的拉伸轮廓,再依次切除出上端的开槽、中部的沉槽结构,之后做各个棱边的倒角处理,这里要注意铰接孔的端口需要做C1的倒角,既方便销轴装配时的导入,也能去除加工后的锐边避免划伤操作人员;零件的壁厚设计要结合受力情况核算,常规工况下壁厚取5-8mm即可满足强度需求,不需要额外做加强筋结构,避免增加不必要的加工成本,同时一体化的结构也减少了装配环节的累积误差。

  实际安装时,这个零件的安装边界需要预留足够的转动空间,上端摆臂的转动范围内不能有其他构件干涉,尤其是中部沉槽内安装缓冲块后,要核算摆臂下压到极限位置时,缓冲块的压缩量在额定范围内,不会出现过压损坏的情况;零件的材质一般选用45号钢做表面发黑处理,或者采用6061铝合金做阳极氧化,前者适用于载荷较大的冲压线工位挡停场景,后者适用于载荷较小的电子件组装工装场景,两种材质的建模逻辑完全一致,只需要在工程图中标注对应的材质与表面处理要求即可。从结构设计的合理性来看,这个零件的弯折过渡处采用了大圆弧过渡,避免了应力集中的问题,在长期承受交变铰接载荷的工况下,不会在弯折处出现疲劳断裂的情况;各个安装孔的位置都预留了足够的装配操作空间,

  穿装销轴时不需要额外做避让加工,能有效提升现场装配的效率。很多刚接触结构设计的人员做这类铰接件时,容易忽略槽宽的公差设计,要么槽宽做的太小导致摆臂无法嵌入,要么槽宽过大导致摆臂转动时出现径向窜动,实际设计时槽宽一般比配套摆臂的厚度大0.1-0.2mm,既能保证摆臂灵活转动,又能控制窜动量在合理范围内;另外铰接孔的配合公差一般选H7,和销轴的g6公差形成间隙配合,满足转动需求的同时不会出现过大的配合间隙。这类零件虽然结构不算复杂,但却是小型自动化机构里非常常用的连接构件,建模过程中能很好的练习拉伸、切除、倒角等基础建模命令的使用,也能帮助设计人员理解铰接机构的尺寸匹配逻辑,掌握安装边界的核算方法,为后续设计更复杂的传动构件打下基础。在实际设备调试过程中,如果发现铰接处转动卡顿,除了检查孔位同轴度之外,还要注意零件安装面的平面度,如果安装基座的面存在倾斜,会导致零件安装后出现扭曲,进而让铰接孔的同轴度出现偏差,这时候不需要重新加工零件,只需要在安装面处加调整垫片校正零件的垂直度即可解决问题。
