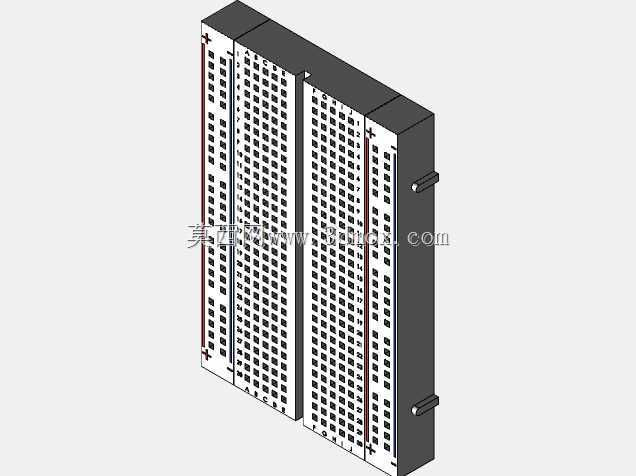

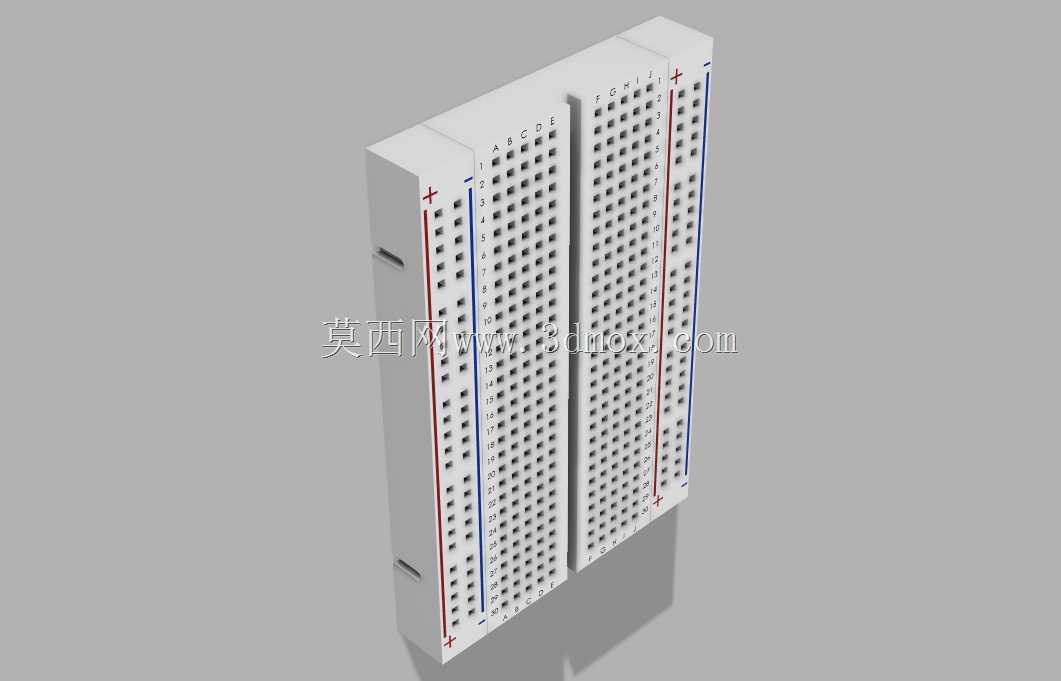

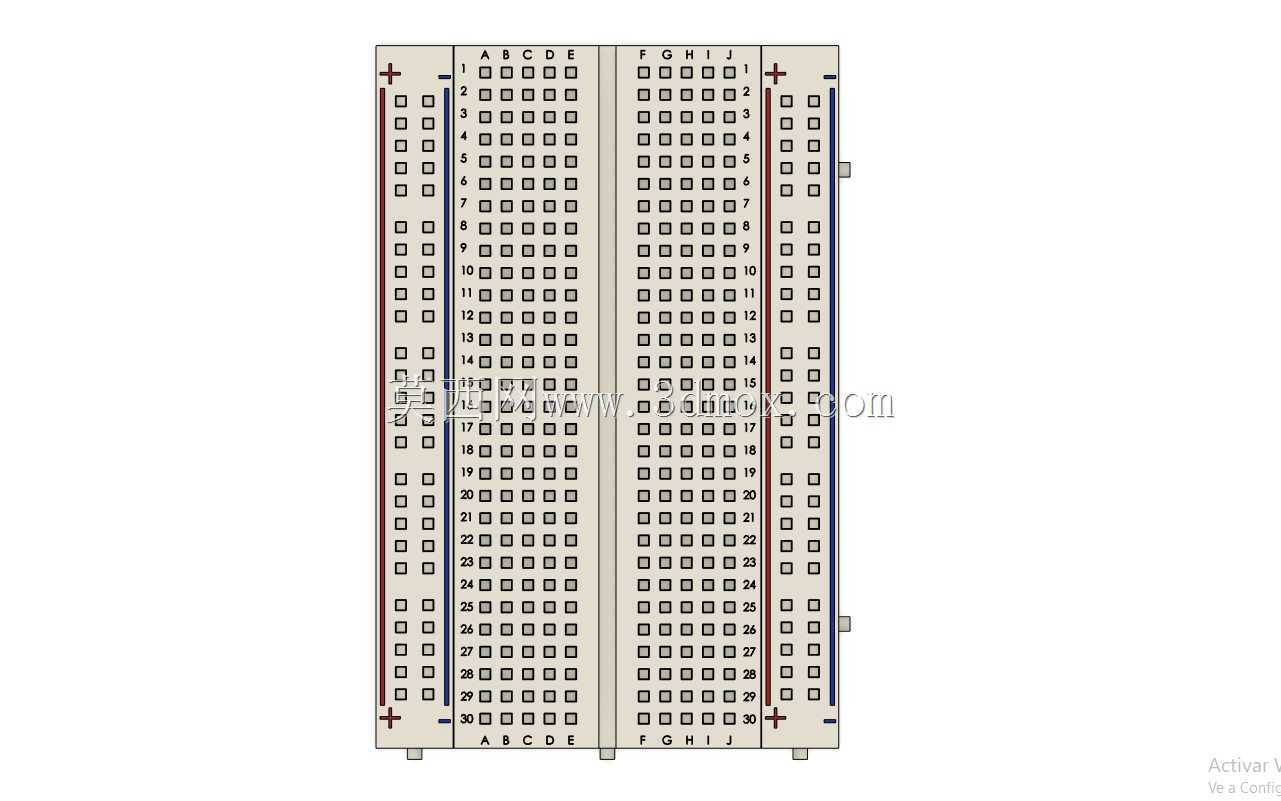

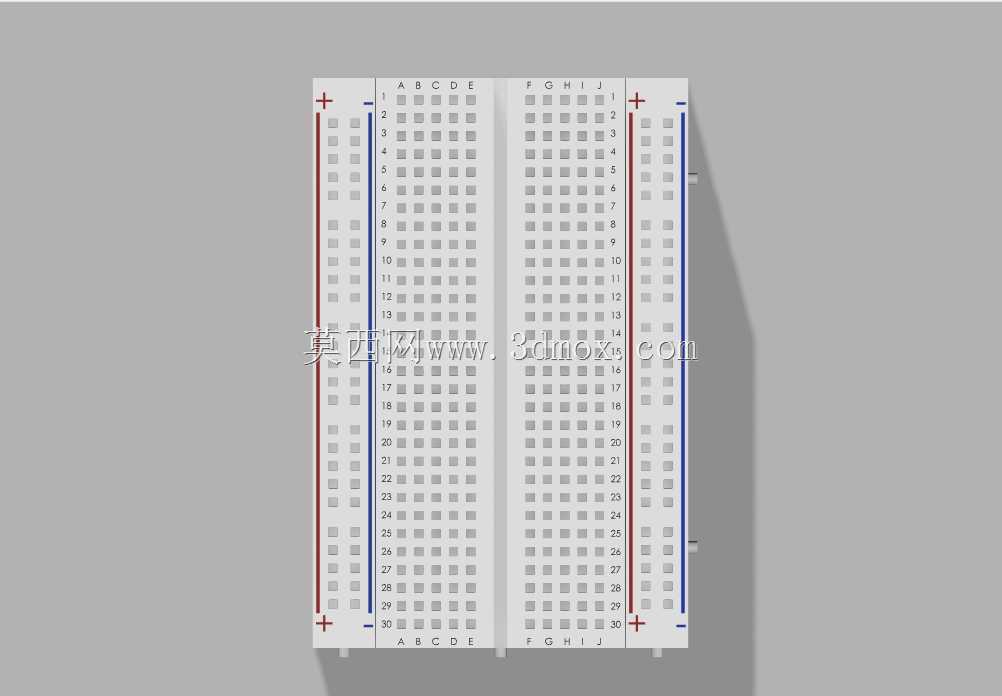

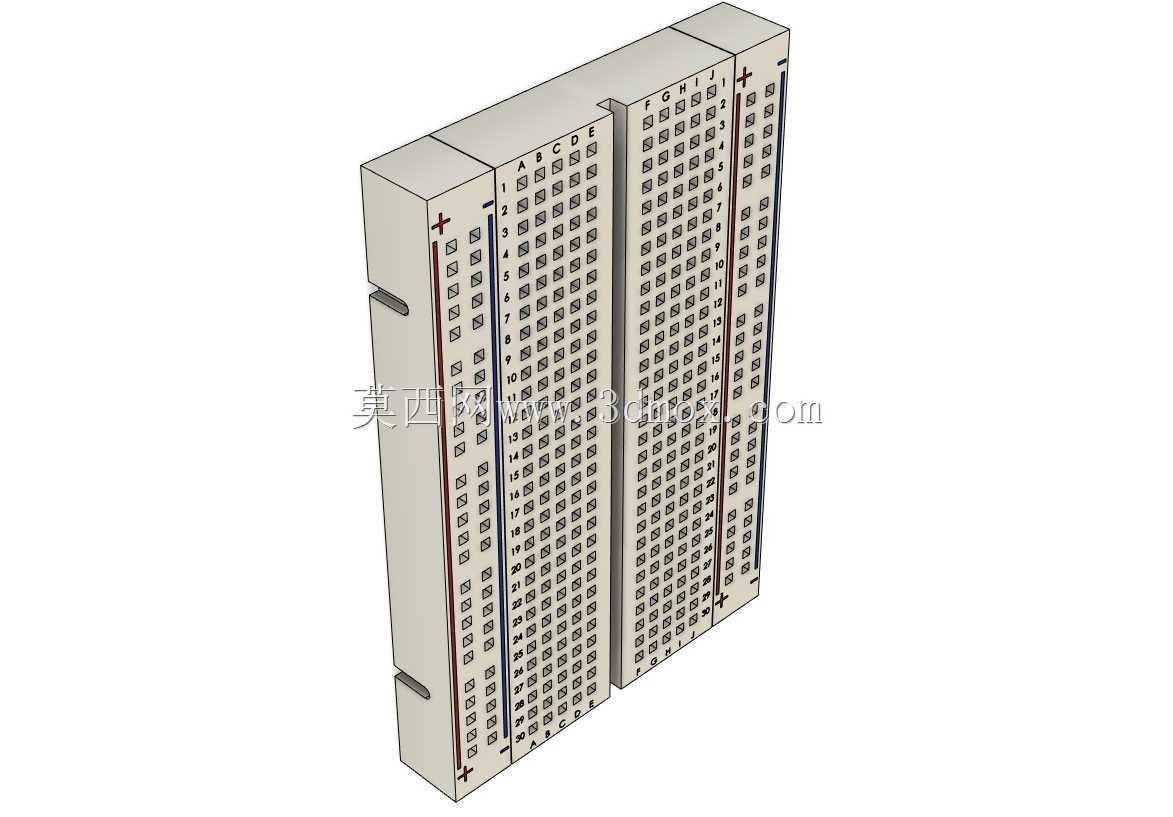

400孔电子电路实验原型面包板结构

项目分类:传感器 发布时间:2022-05-03 ID:611668
  • 400孔电子电路实验原型面包板结构
  • 400孔电子电路实验原型面包板结构
  • 400孔电子电路实验原型面包板结构
  • 400孔电子电路实验原型面包板结构
  • 400孔电子电路实验原型面包板结构

  这款400点位的多孔原型板,是电子电路验证阶段常用的免焊接接线载体,日常在高校电子信息类专业实训、创客空间电路原型验证、小型电子项目前期功能调试场景中使用频率极高,不需要对元器件引脚做上锡处理,就能快速完成电路的搭建与功能验证,大幅缩短前期方案迭代的周期。从结构设计来看,板体采用拼接式模块化布局,单组接线单元的孔位按照标准2.54mm间距排布,完全匹配直插式电阻、电容、二极管、三极管以及常规DIP封装芯片的引脚尺寸,元器件插入后依靠板内的弹性导电夹片实现电气连通,不需要额外焊接固定,调试完成后可以直接拔出元器件重复使用,不会造成元器件引脚损伤,也不会产生焊接带来的助焊剂残留、烫损元器件等问题。板体侧边设置有独立的电源接线列,

  正负接线区用红黑标识做明确区分,接线时可以快速识别电源正负极,避免接反烧毁元器件的问题,每列电源孔位全程连通,能同时为板上多个功能模块提供电源接入点,不需要额外飞线跨接,让整体布线更规整。板体的外形采用规整的长方体结构,侧边预留有拼接卡扣结构,多块同规格原型板可以通过侧边卡扣横向拼接扩展,当实验电路规模较大、单块板孔位不足时,不需要额外更换大尺寸板体,直接拼接就能扩展接线容量,适配不同规模的电路实验需求。板体表面的孔位采用矩阵式排布,每个信号接线列内部做5孔连通设计,单个节点最多可以同时接入5个元器件引脚,足够满足常规电路的分支接线需求,不需要额外叠加接线端子。从安装边界来看,板体背部为平整平面,可以直接放置在实验台面上使用,

  也可以通过双面胶、尼龙扎带固定在实训台架或者设备外壳内部,作为临时验证电路的载体,板体厚度控制在常规面包板的通用尺寸范围内,堆叠放置时不会占用过多收纳空间。在实际使用过程中,这类原型板可以完成从简单的三极管放大电路、555定时器电路,到小型单片机最小系统、传感器信号采集电路的搭建验证,学生在实训过程中可以随时更改接线、替换元器件,直观理解电路的导通逻辑与工作原理,电子爱好者做创意项目验证时,也能快速完成功能测试,不需要提前制作PCB,降低前期试错成本。板体的绝缘外壳采用硬质工程塑料材质,具备良好的绝缘性能,日常插拔元器件时不会出现外壳开裂、孔位磨损变形的问题,内部的导电夹片采用弹性金属材质,多次插拔后依然能保持足够的夹持力,

  避免出现接触不良导致的电路信号中断问题。在电路布线过程中,板体的孔位标识清晰,电源区与信号区有明确的视觉区分,接线时可以顺着孔位排布梳理线路走向,减少接线错误的概率,对于刚接触电子电路的初学者来说,不需要掌握焊接技能就能快速上手完成电路搭建,降低电子实训的入门门槛。在工业场景的小型设备功能验证环节,工程师也会用这类原型板快速搭建传感器信号调理电路、执行器驱动电路的验证模型,提前确认电路逻辑的可行性,再进行正式的PCB设计与生产,避免直接制版后发现逻辑问题造成的物料与时间成本浪费。
