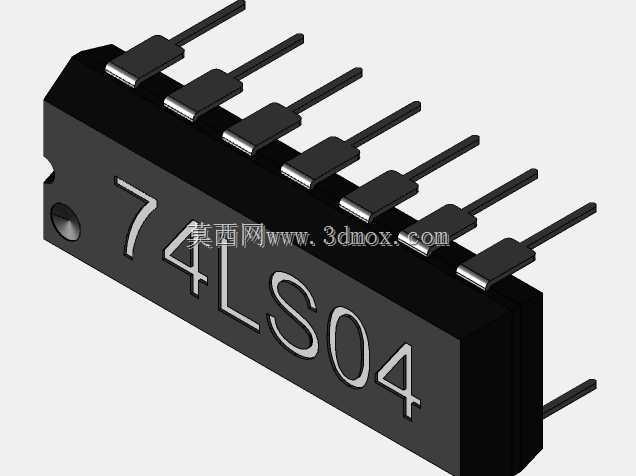

直插式六反相器74LS04集成芯片三维造型

　　本次呈现的直插封装六反相器逻辑芯片造型，完全还原量产器件的真实结构特征，可直接用于数字电路实训装置、工控控制板卡、教学演示教具的三维装配场景，也能嵌入消费电子控制模块、小型智能设备的PCB布局仿真环节，为结构干涉检查、整机布线预留、外壳开孔定位提供精准的三维参照。从实际工程应用角度看，这类六反相器器件是数字逻辑电路里的基础通用元件，单颗芯片内部集成六路独立的反相逻辑单元，可完成输入信号的电平翻转、波形整形、弱信号放大驱动、不同逻辑电平间的匹配转换，在简易脉冲发生器、按键消抖电路、LED段码驱动、多设备信号隔离传输链路中都有极高的使用频次，很多入门级数字电路实验、小型工控辅助电路都会优先选用该型号器件，采购成本低、逻辑功能稳定、

　　替代料号充足是其长期被广泛使用的核心原因。在建模思路上，首先还原了标准双列直插封装的核心结构：黑色环氧塑封本体的棱边做了符合量产工艺的微小倒角处理，避免三维渲染时出现锐利直角的失真效果，本体表面的型号标识采用凹陷蚀刻的结构表现，和真实器件的激光打标质感保持一致；两侧引出的金属引脚严格遵循标准DIP-14封装的引脚间距、引脚宽度、引脚伸出长度参数，每根引脚的弯折角度、末端平直段长度都和实际量产器件完全匹配，引脚根部与塑封本体的结合处做了自然的过渡结构，还原封装工艺中引脚与塑封料结合的真实形态，没有出现生硬的直角拼接痕迹。从安装边界维度看，该模型严格遵循JEDEC标准的DIP-14封装尺寸规范，塑封本体宽度、两列引脚的中心跨距、

　　相邻引脚的2.54mm标准间距都完全对齐行业通用参数，在PCB布局仿真时可直接匹配标准14脚直插封装的焊盘库，不会出现引脚与焊盘错位、本体与周边元件干涉的问题；引脚伸出本体下方的高度符合常规波峰焊的工艺要求，在做整机装配仿真时，可准确模拟芯片插装到PCB后的整体高度，为上层外壳、散热结构、屏蔽罩的设计提供精准的尺寸参照，避免出现外壳压碰芯片本体、装配间隙不足的问题。在细节结构处理上，塑封本体一端的圆形定位凹点也做了精准还原，这个结构是实际生产中用于标识芯片1脚位置的关键标记，在三维装配时可帮助设计人员快速判断芯片安装方向，避免出现插件反向导致的电路功能失效问题；金属引脚的表面做了符合真实器件的哑光镀锡质感表现，

　　没有过度夸张的反光效果，塑封本体的表面采用半哑光的黑色环氧材质表现，还原真实塑封料的视觉质感。不同于很多简化的芯片模型只做方块加引脚的粗略造型，这个模型在引脚的弯折弧度、塑封本体的脱模斜度、标识字符的凹陷深度上都做了贴合实际工艺的处理，比如引脚靠近塑封本体的位置有微小的加厚结构，对应实际器件引脚的应力释放设计，可避免插件过程中引脚从塑封本体中脱落；塑封本体的侧面有极细微的拔模斜度，符合环氧塑封工艺的脱模要求，不会出现上下等宽的垂直侧壁这种不符合生产实际的结构。在实际结构设计工作中，这类精准的通用元件三维模型可大幅减少装配校验的反复修改次数，尤其是在做教学实验箱、小型工控板、开源硬件项目的结构设计时，不需要反复测量实物尺寸来调整模型，直接调用即可完成布局检查，可有效缩短结构设计的迭代周期，也能在产品演示、教学课件制作时提供更具真实感的视觉呈现，帮助初学者快速识别直插逻辑芯片的外形特征、引脚排布规律，建立对标准电子封装尺寸的直观认知。
