TO-220封装音频功率放大芯片结构建模

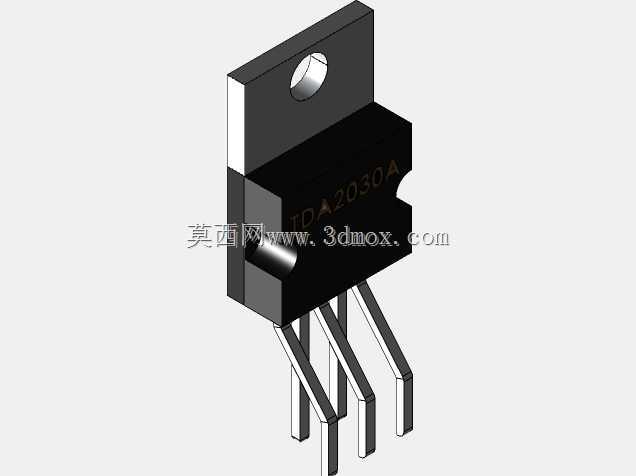

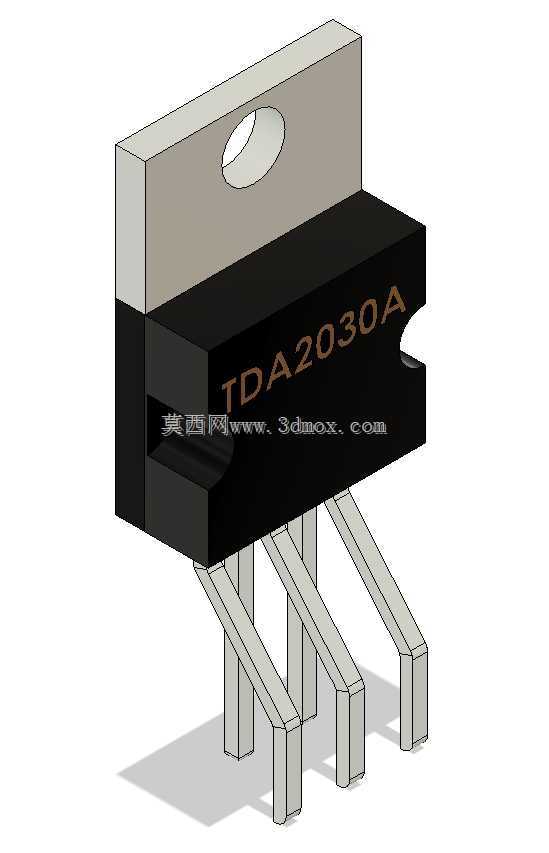

　　在消费类音频设备、小型工业功放模块的硬件结构设计环节，直插式功率放大芯片的三维建模精度，直接影响PCB布局适配、散热结构匹配以及整机装配的干涉校验结果，TDA2030A作为常用的AB类音频功率放大器件，其TO-220封装的结构还原需要兼顾电气安装特性与机械装配边界。从实际工程应用场景来看，这类芯片常被用于桌面有源音箱、车载小型功放、工业提示音放大模块、家用小功率音频驱动单元中，工作过程中需要配合外置散热片完成热交换，因此建模时首先要还原封装本体的塑封与金属散热基底的分层结构，金属散热基底位于塑封本体的后侧，厚度控制在1.5mm左右，上方预留的直径3.2mm安装孔是核心装配基准，这个孔位的中心距塑封本体顶面、底面的尺寸公差需要控制在±0.1mm范围内，否则会出现散热片安装时孔位错位、螺丝无法锁紧，或者芯片受力倾斜导致引脚虚接的问题。

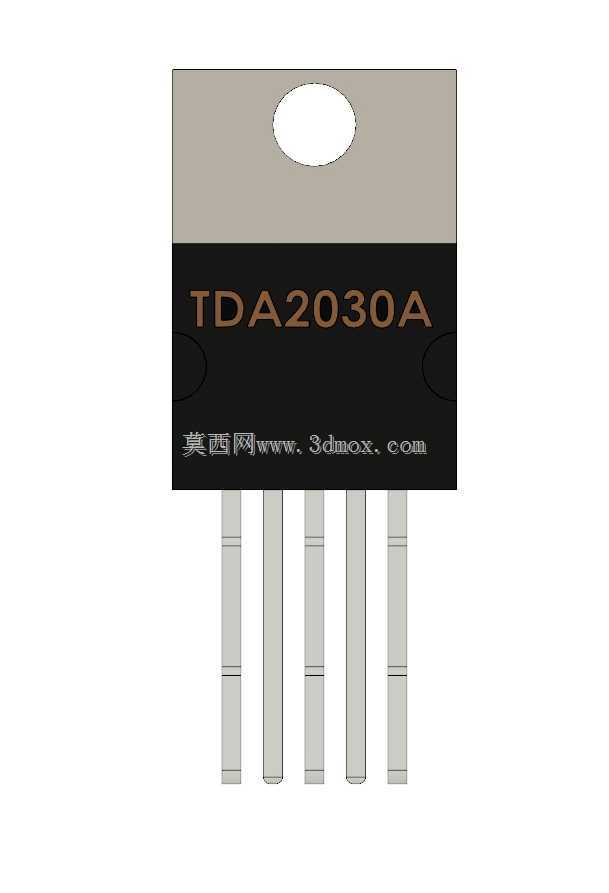

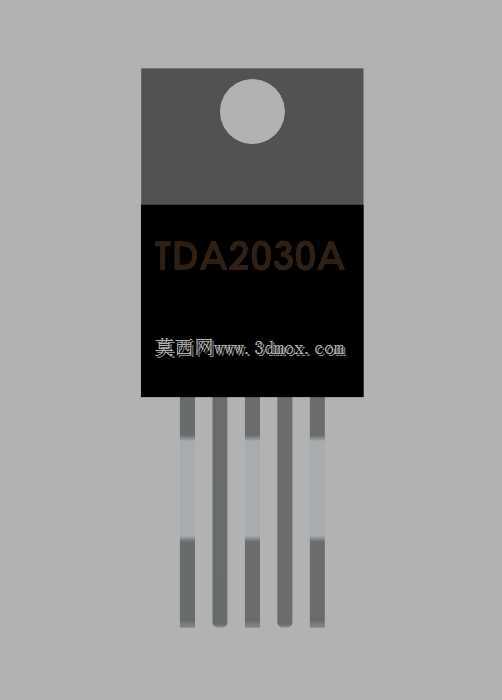

　　塑封本体部分的建模需要还原其侧面的切角定位特征，这个切角是引脚序号识别的物理标识，在批量SMT或者手工插件作业中，作业人员依靠这个切角判断芯片安装方向，建模时切角的角度、深度需要和实物完全一致，避免在装配指导文件生成时出现方向误导。引脚部分采用五根直插式平行引脚设计，引脚的截面为矩形，单根引脚的宽度0.8mm、厚度0.5mm，引脚之间的中心距严格按照2.54mm标准排距设置，这个尺寸是和通用PCB焊盘孔位直接匹配的，建模时需要保证每根引脚的直线度，引脚伸出塑封本体的长度控制在14mm左右，同时要还原引脚根部与塑封本体衔接处的圆角过渡，避免应力集中的结构表达失真，实际生产中引脚根部是容易出现弯折断裂的位置，结构评审时需要重点确认这个区域的避让空间是否足够。

　　从设计思路上看，这个模型的构建优先保证装配基准的准确性，而非单纯的外观渲染效果，金属散热基底的平面度需要在模型中体现为理想平面，因为实际装配中这个面需要和散热片的接触面完全贴合，中间填充导热硅脂降低热阻，如果模型中这个面存在凹凸或者角度偏差，会导致热仿真计算时出现热阻误判，进而影响整机散热方案的选型。塑封本体表面的丝印标识做凹陷处理，还原芯片表面激光印字的实际质感，不需要做过多的色彩渲染，重点保证标识位置和实物一致，方便装配时的物料核对。

　　在安装边界的校验维度，建模完成后需要模拟芯片插装到PCB后的空间占用：芯片本体距离PCB板面的高度由引脚插入深度决定，通常插件后引脚伸出PCB背面2mm左右用于剪脚焊接，此时塑封本体底面距离PCB板面的距离约3mm，这个空间需要预留足够的走线间隙，避免高压引脚和PCB走线之间的安全距离不足。金属散热片安装时，螺丝从散热片侧穿过芯片的安装孔，在PCB另一侧用螺母锁紧，模型中需要预留螺丝头的容纳空间，螺丝头直径6mm、厚度2mm，这个区域不能和周边的电容、电阻等元器件出现干涉，很多新手设计师在布局时只考虑芯片本身的占用空间，忽略了螺丝头和散热片的安装空间，导致打样后出现装配干涉，不得不重新改版PCB，造成成本和周期的浪费。

　　另外，这类功率芯片在工作时表面温度最高可达到120摄氏度以上，建模时的尺寸参数需要考虑高温下的形变量，塑封材料的热膨胀系数和金属引脚、散热基底存在差异，模型中各部件的配合间隙需要预留0.2mm左右的热胀余量，避免高温工作时塑封本体受挤压出现开裂。在做整机结构的跌落仿真时，引脚的弯折强度是重要的考核点，模型中引脚的材料属性设置为铜合金，和实际引脚的材料特性一致，能够准确模拟跌落时引脚的形变情况，为外壳的防护结构设计提供数据支撑。

　　从功能特性的结构匹配来看，TDA2030A具备过热保护、短路保护的内部电路设计，对应的封装结构上，散热基底和芯片内部的功率管衬底直接连通，因此建模时需要明确金属散热基底和引脚之间的绝缘边界，在装配散热片时，如果散热片是和整机金属外壳连通的，需要在芯片和散热片之间增加绝缘导热垫片，模型中可以预留0.3mm的垫片安装间隙，方便结构设计师快速选型适配。很多入门级的功放产品出现电流声大、外壳带电的问题，往往就是因为这个位置的绝缘间隙没有预留足够，或者建模时忽略了绝缘片的厚度，导致装配时绝缘片被压破，出现漏电问题。

　　整体建模过程中，不需要对芯片内部的晶圆结构做还原，只需要完成外部封装的全尺寸结构复刻，满足结构装配、干涉检查、热仿真、装配指导的工程需求即可，模型的各个特征都采用参数化建模方式，方便后续如果遇到同封装不同型号的芯片时，只需要修改表面丝印和少量尺寸参数就能快速衍生新的模型，提升结构设计的复用效率。在实际的工程协作中，这个精度的芯片模型可以直接导入到PCB设计软件、结构热仿真软件中使用，不需要二次修正尺寸，能够大幅缩短硬件产品的开发周期，减少打样阶段的装配问题。
