BC557B PNP型直插晶体管三维结构

　　做电子设备结构设计的时候，很多工程师容易忽略直插半导体元件的安装空间校核，总觉得这类小元件随便留位置就行，实际量产阶段因为引脚干涉、塑封本体和周边壳体距离不够导致的组装返工问题不在少数，BC557B作为常用的小功率PNP型双极结型晶体管，在音频前置放大、小信号开关电路里的应用量非常大，做三维建模的时候把这类元件的结构细节做准，能在设计阶段就规避很多后期组装的问题。

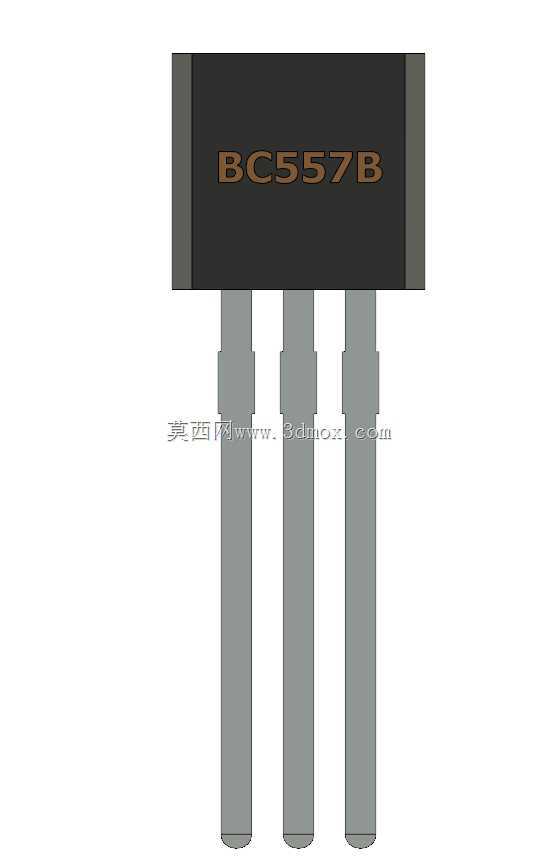

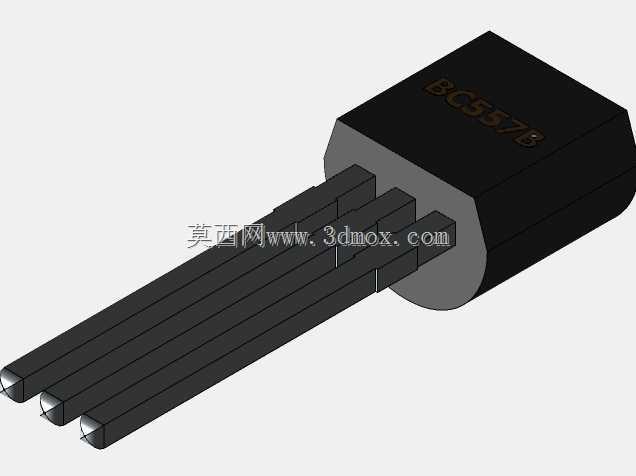

　　从实际电路应用场景来看，这款晶体管常被用在消费类小家电的控制板、便携音频设备的信号放大回路、工业传感模块的信号调理电路里，承担小电流信号的放大、低功率负载的通断控制功能，它的耗散功率、电流增益参数适配多数低压小信号场景，是通用电子线路里很常见的分立半导体元件。做结构建模的时候，首先要还原的是它的TO-92封装本体特征，塑封部分的半圆柱过渡结构、顶面的丝印标识位都要和实物一致，很多新手建模的时候会把塑封本体做成纯方块，忽略引脚伸出端的圆弧收边，实际做PCB布局干涉检查的时候，这个圆弧部分的尺寸偏差会直接影响元件和相邻电解电容、接插件的安全距离判定。

　　设计建模的思路上，优先保证安装边界的尺寸准确性：三根直插引脚的中心间距要符合TO-92封装的行业通用标准，引脚的截面尺寸、伸出塑封本体的长度要匹配波峰焊工艺的引脚剪脚要求，引脚的平直段长度不能随意缩放，否则在做PCB板的元件高度仿真、自动插件机的路径模拟时会出现参数错误。塑封本体的总高度、宽度、厚度尺寸要严格参照实物规格，尤其是本体下端和PCB板面贴合的定位面，要保证和引脚的垂直角度准确，模拟实际插件后元件不会出现歪斜的状态，很多工程师做元件库模型的时候不注意定位基准，把引脚和本体的相对位置做偏，导出到PCB设计软件里做3D预览的时候，会出现元件浮高、引脚穿板深度不对的问题，直接影响结构评审的判断。

　　从安装适配的角度来说，这个模型可以直接导入到结构设计软件里，用于校核控制板安装到设备壳体后的内部净空，比如有些手持类设备的内部空间非常紧凑，晶体管本体和壳体筋位的距离往往只有不到1毫米，要是模型尺寸不准，开模后很容易出现元件顶壳的问题；另外在做散热仿真的时候，准确的塑封本体外形也能帮助工程师判断小功率元件的自然散热空间是否足够，虽然这类小功率晶体管不需要额外加装散热片，但如果周边被其他发热元件包围，准确的外形尺寸能帮助计算空气流通的间隙，避免局部温度过高影响元件工作稳定性。

　　建模过程中对引脚的细节处理也很重要，三根引脚的排列顺序、引脚末端的倒角特征都要还原，实际生产中插件机的导正销会依托引脚的位置做定位，如果模型里引脚的位置偏差超过0.1毫米，模拟插件工序的时候就会出现误判，没法提前发现PCB封装库的引脚间距错误。另外塑封本体表面的标识凹槽做了简化处理，既保留了实物的识别特征，又不会因为过多的细节面导致模型文件过大，影响整机组装装配时的软件运行流畅度。

　　在做整机BOM配套的元件模型库搭建时，这类通用分立元件的模型精度直接决定了整个数字样机的参考价值，很多企业的元件库只做简易方块占位，到了样机试装阶段才发现元件和结构件干涉，反复修改PCB和壳体结构，浪费大量的开模前验证时间。这个BC557B的模型在细节和轻量化之间做了平衡，既保证了所有安装相关的关键尺寸和实物一致，又控制了模型的面数，适合在各类三维设计软件里导入使用，不管是做PCB的3D布局校验，还是做整机内部的结构空间检查，都能提供准确的参考依据。实际选型使用的时候，工程师可以直接把这个模型放到设计方案里，直观看到元件在板卡上的排布状态，提前调整相邻元件的位置，避免后期打样时出现组装问题，尤其是在多块板卡叠装的设备里，直插元件的高度往往是板间距离的决定因素之一，准确的模型能帮助工程师在设计阶段就确定合理的板间支撑柱高度，减少样机调试阶段的改动量。
