直插式快恢复二极管FR307三维结构模型

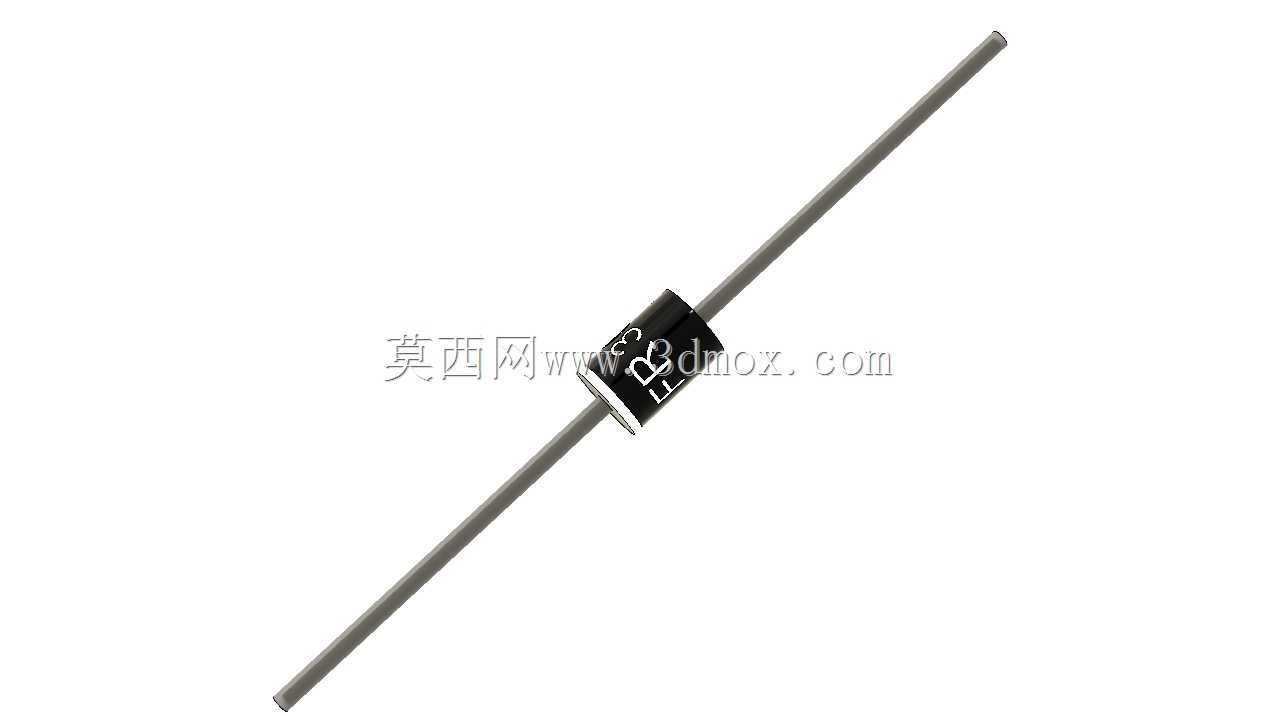

　　在开关电源次级整流、高频逆变电路、脉冲调制回路这类对器件反向恢复速度有明确要求的电路设计场景中，FR307这类快恢复二极管是应用频次极高的半导体分立器件，做PCB布局、整机结构装配校验时，精准的三维模型能提前规避很多装配干涉、引线成型尺寸不符的问题，不用等实物打样回来才发现结构层面的冲突。这个模型还原的是DO-27封装的直插式FR307，本体是黑色环氧塑封结构，两端伸出轴向镀锡铜引线，建模时完全参照实物的尺寸公差做了还原：塑封本体的外径、长度都按行业通用封装规范取值，引线的直径、伸出长度也匹配量产器件的实际尺寸，甚至塑封表面印字的凹槽、引线根部与塑封衔接的过渡圆角都做了还原，不会出现模型过度简化导致的装配校验偏差。

　　做这类轴向引线元件的三维建模时，不能只做个圆柱加两根杆的简化结构，要考虑实际生产中的装配边界：比如PCB板上对应的安装孔间距，要匹配引线预成型后的跨距，模型里引线的直线度、伸出长度都留足了引线弯折的操作空间，结构工程师在做PCB布局、整机内部走线规划时，可以直接调用这个模型模拟插件后的实际状态，确认元件本体和周边电容、散热片、结构件的安全间隙，尤其是在高密度安装的开关电源模块里，快恢复二极管本身工作时会有一定温升，本体和周边热敏元件的距离直接影响整机的长期可靠性，精准的三维模型能在设计阶段就把间隙校验做足，不用后期改版调整孔位。从功能特性来说，FR307作为3A额定电流、1000V反向耐压的快恢复二极管，反向恢复时间在纳秒级，

　　适合高频整流场景，对应的整机产品里，这类元件通常是波峰焊焊接，建模时也考虑了波峰焊时的元件本体高度，确认过炉治具的避让空间，引线的伸出长度也匹配剪脚后的工艺要求，不会出现模型引线过长导致和壳体干涉的问题。很多工程师做设计时习惯用简化的元件占位模型，往往忽略塑封本体的实际外径，比如在做紧凑型适配器、车载充电机的内部结构时，周边的电解电容、变压器磁芯的位置如果按简化模型留间隙，实际装配时就会出现二极管本体顶住电容外壳、或者引线和变压器引脚安全距离不足的问题，这个模型把塑封本体的所有外形细节、引线的实际直径都做了1:1还原，不管是做结构干涉检查、还是做产品的爆炸图渲染、装配工艺模拟，都能直接使用。

　　另外建模时也考虑了不同厂家同封装FR307的尺寸公差范围，把本体尺寸、引线长度的取值控制在行业通用的公差带内，不会出现某一个厂家的器件能装、换个同规格厂家的器件就装不下的问题，引线部分也做了可编辑的结构，工程师如果需要模拟不同的引线成型角度，比如卧式贴板安装、立式弯折安装的状态，可以直接在模型里调整引线的弯折参数，不用重新建模，能大幅提升结构设计阶段的效率。在做整机的安规距离校验时，这个模型的本体塑封是绝缘材质，引线是导电的铜材，模型里也做了对应的材质属性区分，做安规仿真时可以直接识别导电部分和绝缘部分的边界，快速核算高压回路的电气间隙、爬电距离是否符合规范要求，不用再手动给模型分配材质属性。很多刚入行的结构工程师做电子设备结构设计时，容易忽略分立半导体器件的实际外形细节，觉得只要留个安装孔位就行，实际上这类轴向引线元件的本体直径、引线根部的应力释放锥度，都会影响实际装配的良率，比如引线根部如果没有过渡圆角，插件时引线弯折太靠近塑封本体，很容易造成塑封开裂、器件内部芯片受损，这个模型还原了引线根部的过渡结构，工程师在做引线成型工装设计时，也能参照这个结构确定弯折点的位置，保证弯折点距离塑封本体的距离符合工艺要求，避免损伤器件。
