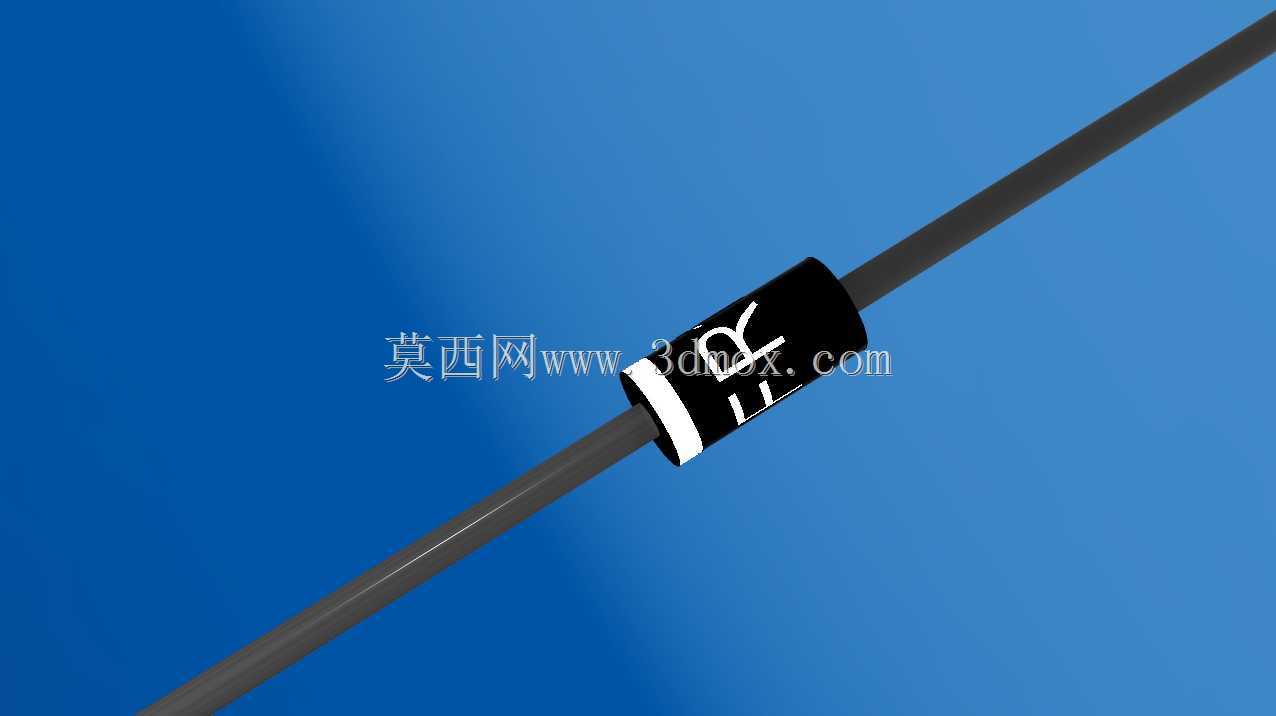

FR107直插快恢复二极管三维结构设计

　　在各类开关电源、高频整流电路、脉冲调制电路的PCB布局阶段，工程师往往需要精准匹配直插二极管的实体占位，避免出现元件引脚与周边走线、结构件干涉的问题，FR107作为1A额定电流、1000V反向耐压的快恢复二极管，是小功率电源、适配器、家电控制板上的常用整流器件，其三维结构的还原精度直接影响结构评审阶段的干涉检查准确率。这款直插二极管的本体采用环氧塑封黑胶材质，本体为圆柱状结构，两端伸出镀锡铜质引脚，引脚沿本体轴向直线延伸，整体结构无额外弯折，适配波峰焊、手工焊等多种焊接工艺。设计这款三维模型时，首先参考了行业通用的DO-41封装尺寸规范，本体直径控制在2.0mm至2.5mm区间，本体长度控制在4.0mm至4.5mm区间，

　　引脚直径设定为0.6mm，单根引脚伸出本体的长度预留15mm至20mm的可裁剪余量，满足不同PCB板厚、不同安装高度的布局需求。实际电路应用中，FR107的反向恢复时间在250ns级别，相比普通整流二极管更适配高频工作场景，常被布置在电源输入侧的整流回路、续流回路中，也会用于小功率电机的反电动势吸收回路，其直插封装的抗机械振动性能优于贴片封装，在工业控制板、家电主板等对可靠性要求较高的场景中应用广泛。建模过程中，本体表面的极性标识环做了精准还原，白色环形标识位于靠近阴极引脚的一端，标识环宽度控制在1mm左右，与实物的印刷位置完全对齐，方便结构评审时快速识别元件极性，避免布局时出现极性反向的低级错误。引脚部分做了真实的圆柱度还原，

　　没有采用简化的拉伸片体结构，引脚表面的镀锡层质感通过材质参数做了区分，与黑色塑封本体形成明确的视觉差异，在三维装配场景中可以快速识别元件边界。安装边界方面，这款二极管在PCB上的安装孔位间距推荐设定为10mm，若采用卧式贴板安装，本体距离PCB板面的高度控制在1mm以内，引脚弯折位置距离本体根部至少保留2mm的余量，避免弯折时损伤本体内部的芯片键合点，造成器件失效；若采用立式安装，单根引脚弯折后贴板，另一根引脚垂直插入PCB，整体占用的板面空间更小，适合高密度布局的电源板场景。在开关电源的EMC整改环节，精准的二极管三维模型可以帮助工程师评估元件与散热片、金属外壳的安全距离，

　　1000V耐压等级的器件要求带电体与接地金属件的爬电距离不小于8mm，通过三维模型的距离测量功能，可以在开模前就确认安全距离是否达标，减少后期打样整改的周期。此外，这款模型的本体与引脚做了独立的零件拆分，在做装配动画、生产工艺模拟时，可以单独设置引脚的弯折参数、本体的夹持位置，适配波峰焊夹具设计、自动插件机的路径仿真需求。对于小功率充电器、LED驱动电源的设计人员来说，这类通用直插元件的标准化三维模型，可以直接调入PCB结构库使用，不需要每次重复建模，大幅缩短结构设计的周期，同时统一的建模标准也能保证不同工程师设计的板卡，在元件装配时的兼容性一致，避免出现因模型尺寸偏差导致的元件无法插装、引脚过孔不匹配等生产问题。在做整机的热仿真分析时，模型的本体材质参数设置为环氧塑封料，引脚设置为纯铜材质，可以准确模拟器件工作时的热量传导路径，FR107在额定电流下的温升约为30K，通过三维模型的热分布仿真，可以提前评估周边热敏元件的布局是否合理，避免因器件温升过高导致周边电容、芯片的寿命衰减。
