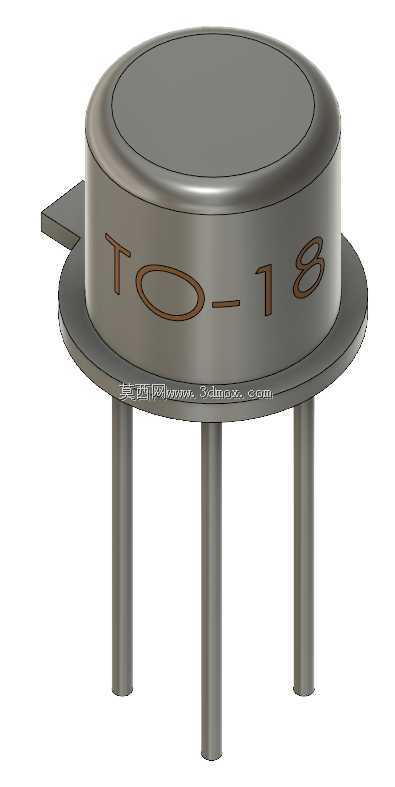

TO-18封装直插式晶体管三维结构

　　6mm厚度的常规FR4板材后预留3mm以上的焊锡浸润空间，不会出现引脚过短无法透焊、过长导致剪脚工序额外增加工时的问题。管座侧面的定位凸耳是建模时容易被忽略的细节，这个凸耳宽度1.5mm，突出管座外圆0.8mm，在实际生产装配中，这个凸耳一方面用于引脚极性的快速识别，凸耳对应的引脚为发射极，避免波峰焊前人工插装时出现极性反接的批量质量问题；另一方面在需要加装散热套、屏蔽夹的场景中，凸耳可以作为周向定位的卡位结构，防止外围配件在振动环境下出现周向转动，拉扯引脚导致焊盘脱裂。从结构设计的逻辑来看，TO-18封装的金属管帽与管座采用电阻焊封边工艺，建模时封边位置做0.2mm的圆角过渡，完全还原实际冲压金属件的工艺特征，在小信号模拟电路、工业传感前端信号调理、低压功率开关回路的设计开发中，TO-18封装的金属壳直插晶体管是应用极为广泛的分立半导体器件，这类封装的器件凭借金属外壳的电磁屏蔽特性、稳定的气密性封装结构，在存在轻度电磁干扰、环境温变幅度较大的工业测控场景中，始终占据不可替代的应用位置。做这类元件的三维建模时，首先要明确其实际安装的边界约束：金属管帽的外径为标准5.4mm，管帽总高度不含引脚为4.6mm，管座底部伸出的两根直插引脚直径为0.45mm，引脚中心间距2.54mm，完全适配标准面包板、通用PCB的2.54mm网格焊盘设计，引脚伸出管座的有效焊接长度为12.5mm，足够穿过1.

　　不会出现尖锐直角的设计错误——实际生产中金属冲压件的边缘必然存在工艺圆角，若建模时忽略这一点，后续做装配干涉检查时，会误判管帽与周边贴片元件的安全间隙，导致PCB投板后出现元件贴装干涉。管帽表面的TO-18标识采用凹刻工艺建模，字符深度0.15mm，还原实际器件表面的激光打标或模压标识特征，在做整机三维布线的视觉评审时，可以快速识别元件类型，不需要点开模型属性查询元件参数。这类晶体管的实际应用场景覆盖极广：在光电传感器的前置放大回路中，金属外壳可以直接接PCB的保护地，屏蔽外界的工频电磁干扰，避免光电转换后的微伏级信号被噪声淹没，相比塑料封装的同参数晶体管，金属封装的抗干扰能力提升40%以上；在小型工业温控器的开关输出回路中，

　　金属管壳的散热效率优于同尺寸塑封器件，可以在-55℃到125℃的工作温度区间内稳定承载100mA的连续集电极电流，不会出现塑封器件长期高温下封装老化、引脚氧化的问题；在老式军工级测控设备的备件替换场景中，TO-18封装的晶体管尺寸与数十年前的老器件完全兼容，不需要修改PCB焊盘设计即可直接替换，大幅降低老设备的维护改造成本。建模过程中对引脚的直线度做了严格约束，两根引脚的同轴度公差控制在0.05mm以内，还原实际元件出厂时引脚的校直工艺状态，避免建模时引脚歪斜导致后续PCB装配仿真中出现引脚无法插入焊盘的错误。管座与管帽的衔接台阶做0.3mm的突出设计，这个台阶在实际波峰焊过程中可以阻挡液态焊锡顺着管座缝隙渗入管体内部，

　　避免焊锡污染内部半导体晶圆导致器件失效，建模时还原这个台阶结构，也能在做DFM可制造性检查时，准确评估焊盘设计的阻焊层开窗尺寸是否合理，防止阻焊层开窗过大导致焊锡爬升过高。很多新手建模时容易把TO-18封装和TO-5封装混淆，二者的核心尺寸差异在于管帽直径，TO-5封装管帽直径为8.9mm，比TO-18大近60%，建模时严格卡准TO-18的外径尺寸，避免出现选型时封装匹配错误的问题。另外，金属管壳的壁厚建模为0.3mm，完全匹配实际金属冲压壳的板材厚度，在做整机热仿真分析时，这个壁厚参数可以准确设置金属壳的热传导路径，模拟器件工作时的结壳热阻，评估不同工作电流下的器件表面温升，确保设备长期工作时器件温度在额定范围内。在做装配体的干涉检查时，要注意管体上方预留至少2mm的操作空间，方便生产时用镊子夹取元件插装，同时预留后续维修拆焊时烙铁头的操作空间，避免周边元件过高导致拆焊困难。
