1N4001整流二极管三维结构模型

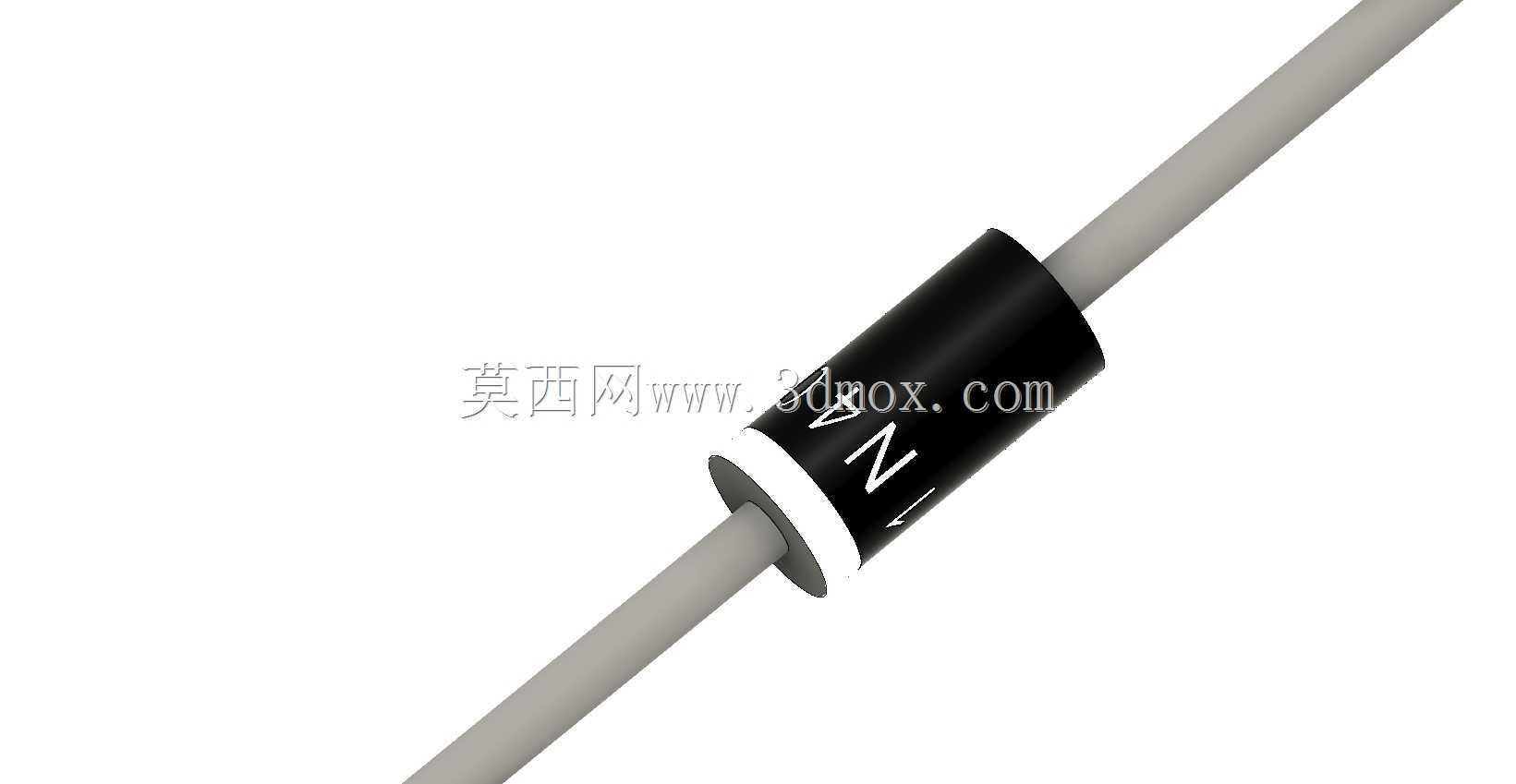

　　在低压整流电路的三维布局设计中，直插式整流二极管的引脚成型、安装间隙与周边器件的干涉校验，一直是PCB装联三维仿真环节容易被忽略的细节，不少刚接触电源板设计的工程师，往往只关注器件的电参数，忽略实体结构带来的装配问题，直到打样阶段才发现引脚长度不匹配、管身与周边电容电阻碰件、卧装高度超出壳体限位等问题，拖慢项目迭代节奏。这款1N4001整流二极管的三维模型，完全还原了量产器件的真实结构特征：管身采用经典的黑色环氧塑封圆柱体结构，表面印有极性标识白圈与型号字符，两端引出的镀锡铜引脚为标准直插构型，引脚直径、管身长度、塑封外径都完全对标行业通用的DO-41封装尺寸，没有做夸张的艺术化简化，能直接导入各类三维装配环境做干涉检查。

　　从实际应用场景来看，1N4001作为常用的低频整流器件，广泛应用在小功率电源适配器、家电控制板、低压直流供电模块、工控信号调理板的整流回路中，承担交流转直流的单向导通功能，也常被用作电路续流、极性反接保护等场景，是电子装联领域用量极大的基础半导体元件。做三维布局时，首先要明确该器件的安装边界：如果采用卧装方式，管身距离PCB板面的高度、引脚折弯处的最小曲率半径都要符合装联工艺要求，避免引脚折弯时出现应力断裂，同时要预留管身与周边发热器件的散热间隙，因为塑封二极管在满负载整流时会有一定温升，距离功率电阻、整流桥等发热件过近会加速器件老化；如果采用立装方式，要核算管身顶端的高度是否超出设备壳体的内部净空，同时注意极性方向与丝印标识对应，

　　避免生产时插件反向。模型的设计思路完全围绕工程实用性展开，没有为了渲染效果添加多余的装饰结构，管身的标识字符做了适度的凹凸还原，既保证视觉上与实物一致，又不会因为面数过多影响大装配体的运行流畅度；引脚部分做了等直径的圆柱还原，方便工程师在软件中直接模拟引脚折弯、切脚的工艺过程，提前验证不同成型方式下的器件占用空间。不少工程师在做整机三维布线时，会因为二极管模型过于简化，导致引脚与周边走线、接插件的间隙计算出现偏差，比如实际生产中引脚需要伸出焊盘一定长度做切脚处理，如果模型没有还原引脚的真实长度，就会误判切脚后引脚与下方走线的安全距离，带来短路隐患。这款模型的引脚长度完全按照来料状态的原始尺寸建模，工程师可以根据自身产品的工艺要求，

　　灵活调整引脚的插入深度、折弯角度，模拟不同安装姿态下的空间占用。另外，模型还原了塑封管身两端的白色密封环结构，这部分虽然不影响电性能，但在做产品的可视化展示、装配工艺动画制作时，能大幅提升场景的真实感，不会因为结构缺失让模型看起来失真。在做PCB组件的数字孪生建模时，这类基础分立器件的模型精度直接影响整个装配体的仿真可信度，尤其是在做整机的热流仿真时，准确的管身体积、表面积参数能帮助工程师更精准地计算器件的热分布，提前判断高温区域是否会影响周边敏感器件的工作稳定性。需要注意的是，该模型还原的是标准DO-41封装的1N4001结构，不同厂商生产的同型号器件可能在标识印刷细节上有微小差异，但核心安装尺寸、外形轮廓完全符合行业通用标准，能满足绝大多数民用、工控类电子产品的三维设计需求，不管是做结构干涉校验、装配工艺模拟，还是做产品宣传的渲染素材，都能直接适配使用。
