基础循线竞速小型移动机器人结构

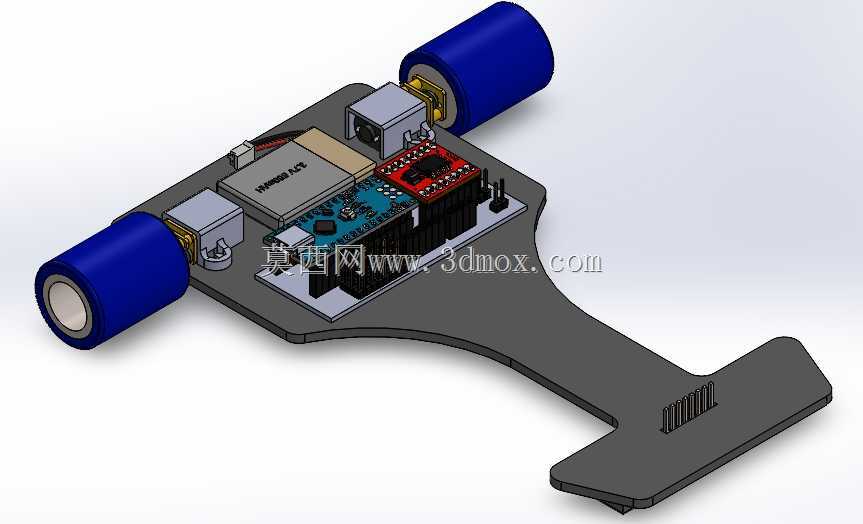

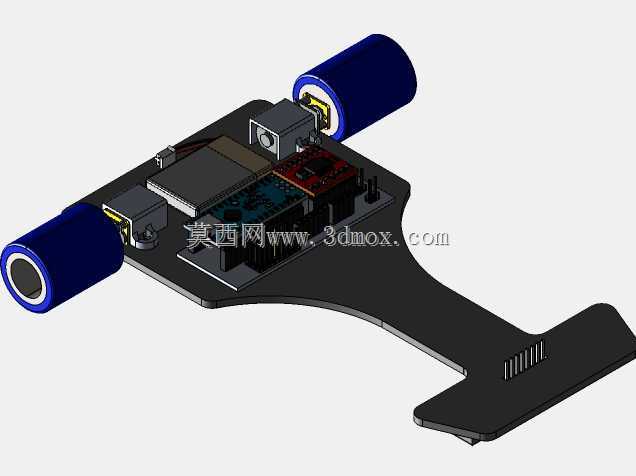

　　这款小型移动机器人的结构设计，核心面向教育实训、小型机器人竞赛场景，可完成地面预设线路循迹、固定路径竞速行驶的功能，整体结构围绕紧凑轻量化、元件集成安装的需求展开，没有冗余的结构件，所有安装位都对应实际使用的电子元件尺寸做了适配。从结构布局来看，主体承载板采用异形轮廓设计，前端收窄为T型握持结构，方便调试时手持移动设备，不会触碰板上焊接的电子元件，板身主体区域预留了主控板、电机驱动板、电池模块、反射传感器组的安装定位孔位，所有孔位的位置都对应元件的实际安装脚位，不需要额外做转接件就能完成元件固定。两侧的动力轮直接与直流减速电机输出轴连接，电机通过侧装的固定座锁定在承载板上，轮体外侧与承载板边缘齐平，避免行驶过程中轮体剐蹭赛道围挡，

　　轮体采用包胶材质，在平整的PVC赛道、木质桌面、哑光地坪表面都能获得足够的摩擦力，不会出现竞速起步打滑的问题。反射传感器组安装在承载板前端底部，安装高度距离地面保持8-12mm的适配区间，这个高度区间能保证红外反射信号准确识别地面黑白线路的色差，不会因为距离过远出现信号衰减，也不会因为距离过近在行驶颠簸时剐蹭地面。主控模块采用Arduino nano的安装位，旁边紧邻H桥电机驱动板的固定位，两个板件之间预留2mm的安全间隙，避免焊接引脚接触造成短路，电池模块放置在两个驱动轮之间的重心位置，让整车重心落在两轮轴线靠前5mm的位置，既保证循线时前端传感器有足够的下压力，也能避免竞速急停时出现车头前倾翻覆的问题。

　　整体结构的安装边界控制非常严格，整车宽度不超过100mm，长度不超过150mm，高度不超过40mm，完全符合多数小型教育机器人竞赛的尺寸限制要求，所有元件的布线都可以沿着承载板上预留的走线槽布置，不会出现线材外露被轮体卷入的风险。在实际使用场景中，这款结构可以直接用于高校工程训练课程的单片机教学实训，学生只需要按照预留位安装对应电子元件，完成接线后就可以进行循线算法的调试，不需要额外加工结构件；也可以作为小型机器人竞速赛的基础车架，在这个结构基础上调整传感器位置、更换更高转速的电机就能完成性能升级。结构设计时充分考虑了FDM3D打印的工艺特性，所有板件的壁厚都设置为2mm，没有小于45度的悬空结构，打印时不需要添加支撑就能直接成型，

　　打印完成后只需要去除少量毛边就可以进行装配，装配过程不需要复杂的工装，只用普通的十字螺丝刀就能完成所有元件的固定，整体装配时间可以控制在15分钟以内。承载板的尾部预留了扩展安装位，可以根据使用需求加装额外的传感器模块，比如避障传感器、蓝牙通讯模块，不需要对原有结构做破坏性修改，扩展灵活性较强。两侧电机的安装座做了加强筋设计，在小车发生碰撞时可以吸收部分冲击力，避免电机固定位断裂，提升结构的抗冲击性能。轮轴与承载板之间预留了足够的间隙，行驶过程中不会出现轮轴摩擦板件的问题，减少动力损耗，提升电池的续航时间。
