迷你相扑竞技机器人传感驱动集成结构

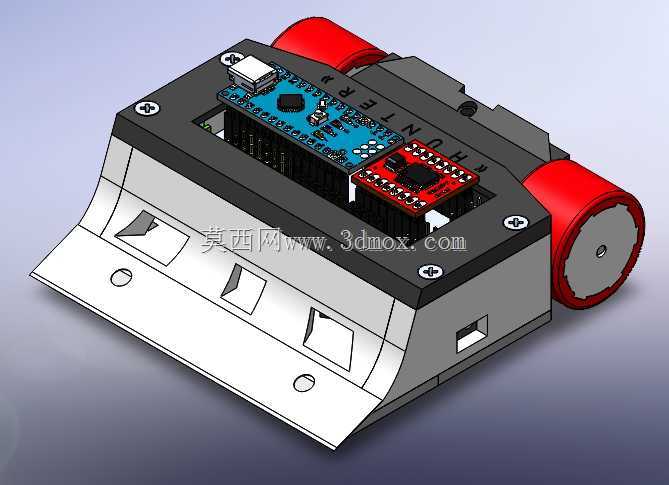

　　该结构面向小型桌面相扑机器人竞技场景设计，核心服务于Minisumo类赛事的对抗需求，整体采用紧凑化集成布局，在极小的安装空间内完成了传感模块、驱动单元、控制板卡、动力组件的全整合，适配赛事对参赛设备的尺寸、重量边界要求。从实际竞技用途出发，该结构前端设置倾斜式铲板结构，铲板边缘做薄化处理，可在对抗过程中顺利楔入对手设备底部，配合自身动力输出完成抬升、推挤动作，铲板表面预留的多个沉头安装孔，可根据实战需求加装辅助接触片或者防滑垫层，提升铲入动作的稳定性，避免对抗过程中出现滑脱问题。主体承载框架采用分层式设计，下层框架直接作为轮系的安装基座，两侧预留直流减速电机的定位卡槽，电机输出轴直接连接外置红色橡胶轮，轮系的安装高度经过匹配调校，

　　保证整机重心落在轮距中心偏前位置，既可以保证行进过程的抓地力，也能在铲入对手时提供足够的下压力，避免自身被对手抬升倾覆。上层框架为控制与传感层，预留了两块PCB板的安装定位柱，分别对应主控板与电机驱动板，板卡之间通过排针直接连接，省去冗余的飞线布局，减少竞技过程中震动导致的接线松脱风险；主控板上集成的传感单元朝向斜前方布置，可实时检测前方对手的位置与距离，为自主对抗逻辑提供实时的位置反馈，驱动板紧贴主控侧方安装，缩短动力输出线路长度，降低大电流驱动下的线路损耗。整机外壳采用拼接式结构，上盖与下层框架通过四角的螺丝紧固连接，侧面预留电池仓的走线缺口，可直接将薄型锂电池嵌入框架中部的空腔内，进一步压低整机重心。

　　结构设计过程中充分考虑了零件的加工可行性，所有框架类零件均采用平板折弯或者板材切割工艺即可加工，无需复杂的曲面加工工序，安装过程中所有紧固件均采用统一规格的小尺寸螺丝，减少装配过程的零件种类，降低后期维护的配件成本。轮系外侧的红色滚轮采用高摩擦系数的橡胶材质，轮面宽度经过优化，在有限的轮距尺寸下尽可能增大接地面积，保证推挤过程中不会出现打滑空转的问题。前端铲板与主体框架采用一体化折弯衔接，铲板的倾斜角度经过多轮调校，角度过小会导致铲入阻力过大，角度过大则无法顺利楔入对手设备底部，最终选定的倾斜角度可适配绝大多数同级别参赛机器人的底盘高度，保证对抗中的先手优势。框架上预留的多个镂空槽位，一方面可以减轻整机自重，适配赛事的重量限制要求，

　　另一方面可以为板卡上的发热元件提供自然对流的散热通道，避免长时间竞技过程中驱动板或者主控芯片出现过热降频的问题。整体结构的安装边界严格控制在Minisumo赛事的常规尺寸限制内，所有外凸部件均不超出底盘的投影范围，避免赛事检录时出现尺寸超规的问题，同时紧凑的布局也让整机的转动惯量控制在较低水平，配合驱动系统可实现快速转向、急启急停的动作响应，在近距离对抗中可以快速调整姿态，占据有利的对抗位置。
