诺德森机器人传感执行模组结构

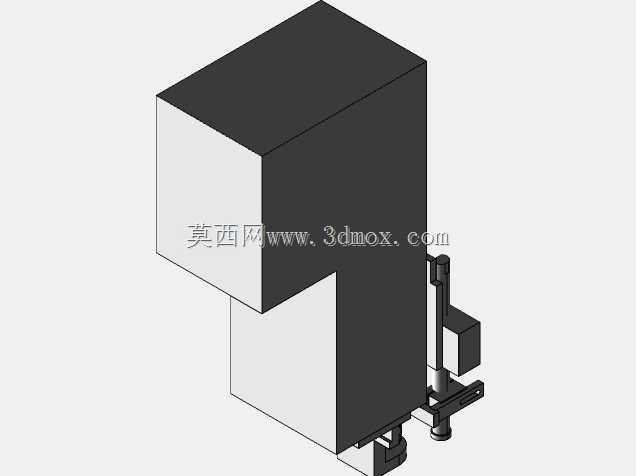

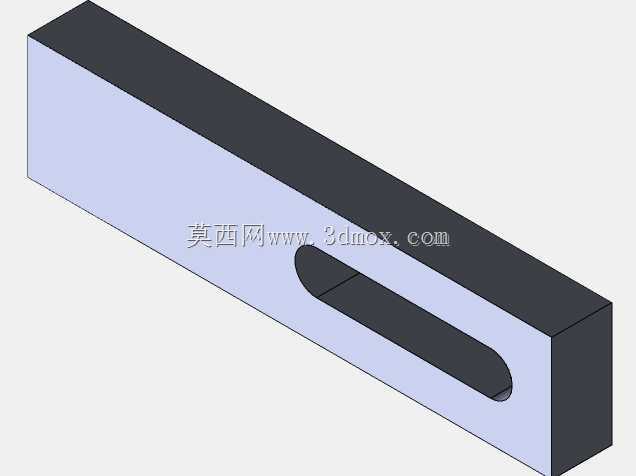

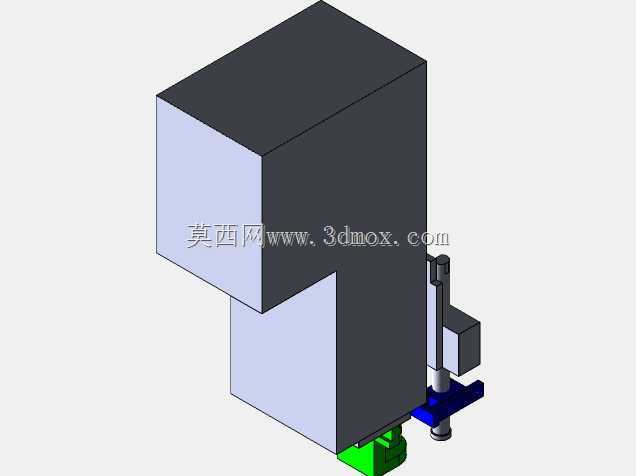

　　该结构面向自动化产线中的机器人末端检测与轻量执行需求，整体采用立式狭长布置，适合在设备内部空间受限、周边机构排布密集的工位中使用。从实际应用看，这类模组常见于电子装配、小零件检测、点位触发确认以及工装夹具辅助动作场景，能够在机器人或直线移载机构带动下完成接近、探测、压合确认和位置反馈等动作。主体支撑部分为一块较高的立式安装板，承担所有功能元件的定位与承载，安装板背面预留与外部机架连接的平直基准面，装配时可直接贴合铝型材或钢板立壁，减少额外转接支架带来的累积误差。功能段沿竖直方向分层布置：上部设置连接与导向元件，中段集成传感与触发组件，下部延伸出细长执行杆，末端带有接触头。这样的排布使动作路径集中在一条竖直线上，

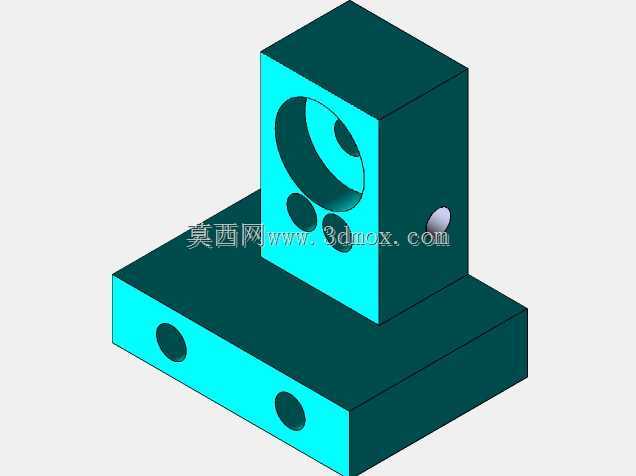

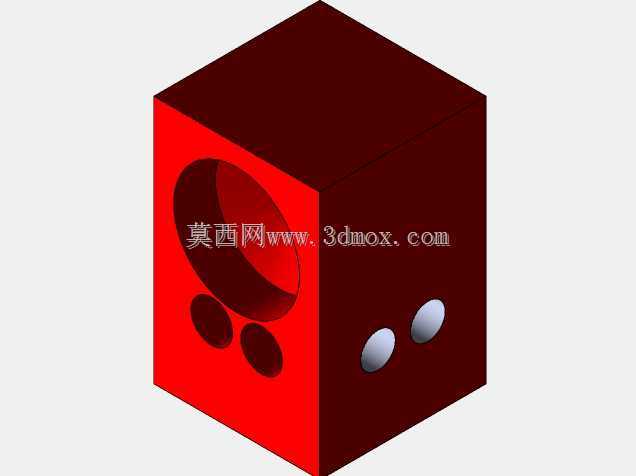

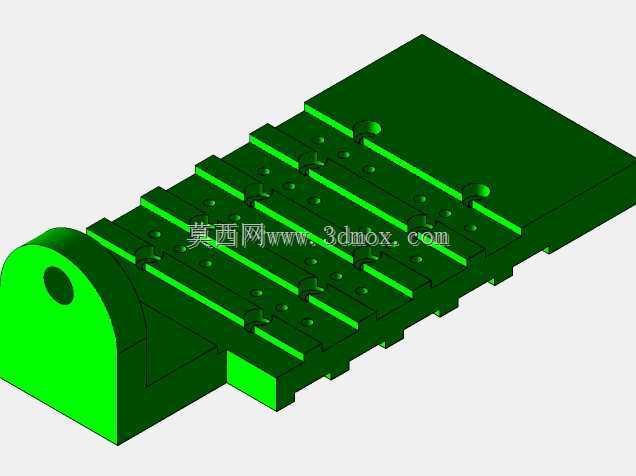

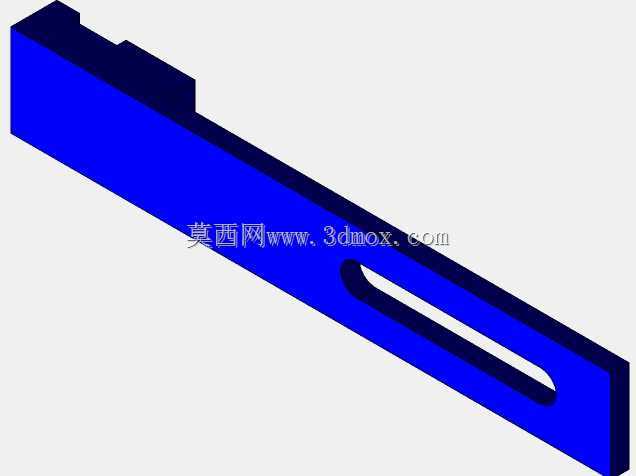

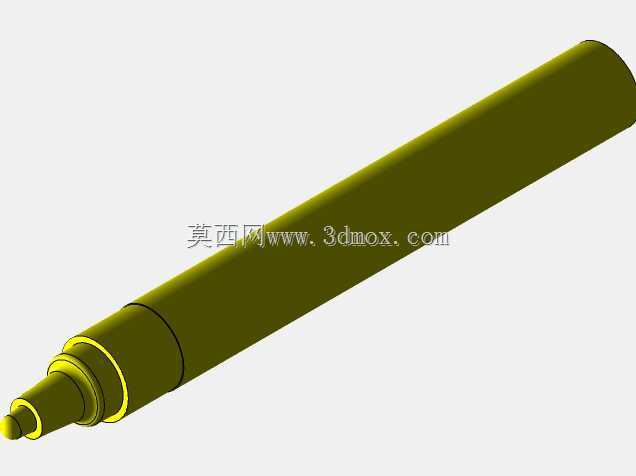

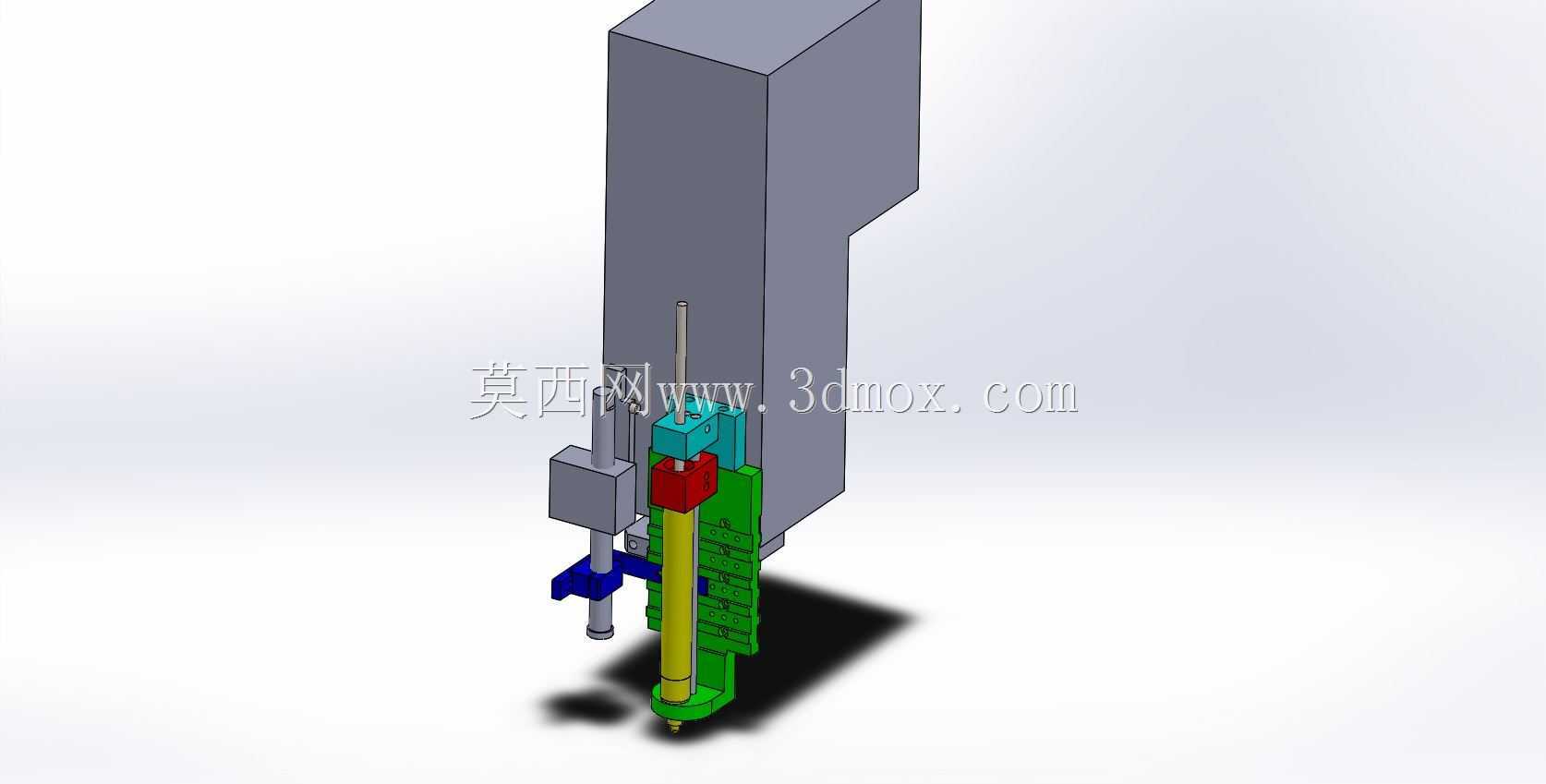

　　机构在下降接触工件时受力直接，横向偏载小，有利于提高重复定位稳定性。设计上没有采用复杂外壳包裹，而是将各功能块外露安装，便于观察触发状态、调整行程以及后期维护更换。彩色区分的功能块在三维结构中对应不同装配单元，其中红色块多为触发或限位部位，绿色块为主体安装座，黄色杆件承担直线运动传递，蓝色件用于末端限位或导向。各零件之间通过螺钉、定位槽和台阶面配合，装配关系清晰，既保证拆装便利，也能控制关键同轴度。从安装边界看，模型高度方向占比较大，水平投影较小，适合在工位侧边竖向安装；下部探针区域需要预留足够的竖直运动空间，周围应避免与料道、夹具或工件发生干涉。选型时需重点确认执行杆行程、接触端形式、传感器触发位置以及安装板孔位是否匹配现场机架。

　　若用于精密检测，可在安装板与机架之间增加微调结构，补偿装配偏差；若用于频繁往复动作，则应关注导向部位的耐磨性和杆件的防转设计。该三维结构完整表达了从固定基准、运动传递到末端接触反馈的逻辑，可作为机器人末端检测单元、自动化工装触发行程机构或小型立式传感执行装置的设计参考。
